Pienjännitteisten tulokaappien suojauslogiikan purkaminen: Kuinka saavuttaa turvallinen ja luotettava virtalähde?

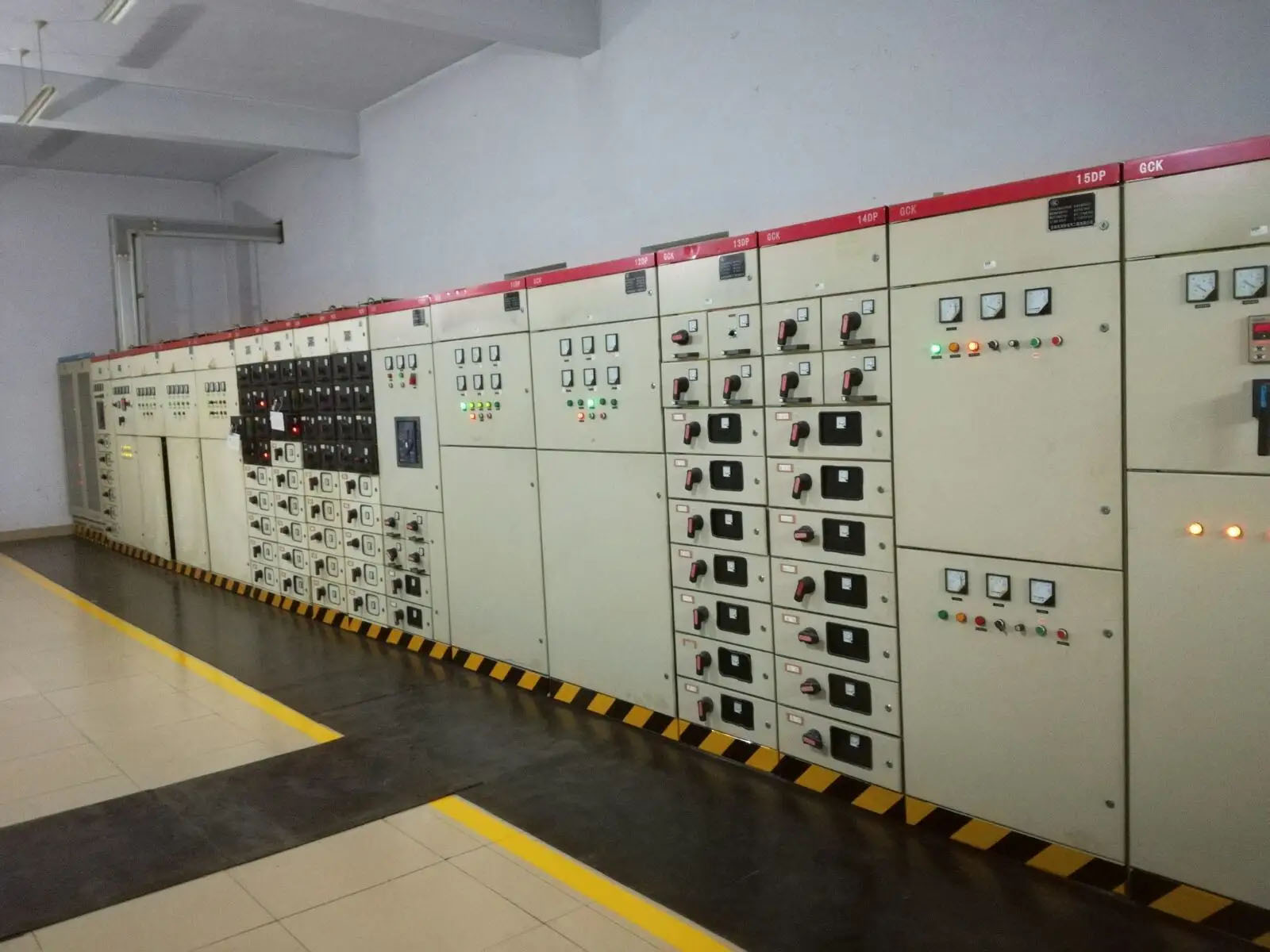

I. Sähköturvallisuus ja järjestelmän tason paikannus

Koko pienjännitesähkönjakelujärjestelmän kokonaissyötön sisääntulona se on ensisijainen suojausyhdyskäytävä koko aseman sähkönjakelulle. Viat vaikuttavat koko pienjännitejärjestelmään, joten luotettavuus on etusijalla.

Tulevan linjan, väyläyhteyden ja lähtevän linjan logiikka on erotettava tiukasti, jotta estetään väärä rinnakkaiskytkentä ja virheellinen voimansiirto.

Täytä järjestelmän eristyksen koordinointivaatimukset; nimellisen eristysjännitteen, tehotaajuuden kestojännitteen ja vaiheiden ja vaiheiden välisten turvaetäisyyksien on oltava määräysten mukaisia, jotta estetään viruminen, rikkoutuminen ja vaiheiden väliset oikosulut.

II. Ydinsähköteho (kova tekniikka)

Nimellinen käyttöjännite on yhteensopiva järjestelmän vaihejännitteen ja verkkojännitteen kanssa, mikä varmistaa pitkän käyttöiän ylittämättä nimelliskestävyysjännitettä ja mukautuu paikan päällä olevaan tehotaajuuteen ja harmonisiin olosuhteisiin.

Nimellinen jatkuva virransiirtokapasiteetti: Kaapin, päävirtakiskon, sisääntulevan kaapelin liitoskohdan ja katkaisijan rungon pitkäaikaista lämpötilan nousua tulee hallita, eikä koskettimissa ja kuparipalkeissa saa tapahtua ylikuumenemista, värimuutoksia tai ablaatiota.

Oikosulkukestävyys ja katkaisukyky

Lopullisen/toiminnallisen oikosulkukatkaisukapasiteetin on oltava suurempi kuin paikan päällä olevan järjestelmän suurin oikosulkuvirta.

Lyhytaikainen kestovirta ja huippukestovirta täyttävät standardit; kaapin runko ei saa vääntyä, virtakisko ei saa siirtyä, eivätkä eristävät osat saa räjähtää oikosulkuiskun vaikutuksesta.

Lämpötilan nousun ja lämmönpoiston suunnittelu: Kaapin tuuletuskanavat ovat kohtuullisia, ja ilman sisään- ja ulostuloaukot ovat tasaiset ylä- ja alaosassa; tiheälle virtakisko- ja katkaisijaalueille ei kerry lämpöä ja lämpötilan nousu täyttää standardit pitkäaikaiskäytössä suurella kuormituksella.

III. Suojauslogiikka ja ohjaustoiminnot

Tärkeimmät suojat: Pitkäaikainen ylikuormitusviive, oikosulkuviive, hetkellinen oikosulku ja maasulkusuoja. Suojakäyrä vastaa alavirran kuorman ominaisuuksia.

Varustettu alijännitteen/jännitehäviön laukaisutoiminnolla, joka laukeaa automaattisesti sähköverkon virran katketessa ja estää itsesulkeutuvan iskun, kun virransyöttö palautuu.

Suojausasetusten hierarkkinen koordinointi: Tulevan linjan suojaus on koordinoitava valikoivasti alavirran lähtevän linjan suojauksen kanssa, jotta vältetään päätulolinjan täydellinen laukeaminen alavirran pienistä vioista johtuen.

Luotettava toisiopiiri: Ohjausvirransyöttö, sulkemis- ja avauspiirit sekä lukituspiirit on johdotettu normaalisti, ilman virtuaalista yhteyttä tai väärinkäyttöä.

Pienjännitekaapin suojauksen logiikkalohkokaavio (tekstiversio)

a. Signaalin kokonaisvirtauskaavio

Ensisijaisen pääpiirin virta → Virtamuuntajan (CT) näytteenotto → Älykäs ohjain (ACB-vapautus) → Looginen arviointi: Pitkäaikainen viive / Lyhytaikainen viive / Välitön / Maasulku / Alijännite → Noudata toimintoasetusta → Anna laukaisukäsky → Katkaisijan laukaisumekanismi → Katkaise tuleva päävirtapiiri

b. Neljän tärkeimmän suojahaaran lohkokaaviot

Ylikuormitus Pitkäaikaisen viiveen suojauslogiikka Kuormitusvirta ylittää standardin → CT-näytteet ja lähettää ohjaimelle → Vastaa käänteistä pitkäkestoista viivekäyrää → Pitkä viive pienelle ylikuormitukselle, lyhyt viive vakavalle ylikuormitukselle → Viive umpeutuu → Laukaisu

Oikosulku Oikosulkuviiveen suojalogiikka Oikosulku tapahtuu alavirran piirissä → Oikosulkuvirta laukaisee sisääntulevan linjan ohjaimen → Tuleva linja asettaa oikosulkuviiveen 0,1～0,3 s → Odota ensin, että lähtevän linjan katkaisija laukeaa välittömästi vian poistamiseksi → Jos lähtevä linja ei laukea / vikaa ei poisteta → Viive umpeutuu → Tulevan linjan laukaisu (estää ylitys)

Välittömän oikosulkusuojauslogiikka Vakava oikosulku virtakiskon lähellä tai sisääntulevan linjakaapin sisällä → Oikosulkuvirta ylittää huomattavasti hetkellisen asetuksen → Laukaisu suoraan ilman lyhytaikaista viivettä tai odottamista → Ohjain antaa komennon välittömästi → Katkaisija laukeaa välittömästi

Maasulkusuojauslogiikkamenetelmä 1: Nollasekvenssi CT kerää kolmen vaiheen vektorisumman + N Menetelmä 2: Säädin laskee nollasekvenssivirran kolmivaiheisen virtatoiminnan kautta → Havaitsee, että balansoimaton nollasekvenssivirta ylittää standardin → Määrittää yksivaiheisen laukaisun/viiveen maadoitus-/eristysviiveen.

c. Alijännite-/jännitehäviösuojauksen logiikkalohkokaavio

Tulevan verkon jännite putoaa / ulkoinen sähköverkko menettää tehon → Alijännitteen laukaisu tarkkailee jännitettä reaaliajassa → Jännite on pienempi kuin asetettu kynnys → Alijännitteen vapautus toimii → Pakkolaukaisu → Automaattinen uudelleensulkeminen ei ole sallittu sähköverkon palautumisen jälkeen; sulkeminen voidaan suorittaa vain manuaalisella/loogisella luvalla

d. Lukituslogiikkalohkokaavio kahdelle tulolinjalle + väyläliitos (kolmen kytkimen lukitus)

1# Saapuva linja suljettu

↓

Sähköiset apukoskettimet + mekaaninen kiertokanki

↓

Estä 2# saapuvan linjan ja väyläsidoksen sulkemispiirit

2# Saapuva linja suljettu

↓

Sulje samanaikaisesti 1# saapuvan linjan ja väyläsidoksen sulkemispiirit

Bussiyhteys suljettu

↓

Estä samanaikaisesti 1#- ja 2#-tulolinjojen sulkupiirit

Perussääntö: Vain kaksi kolmesta kytkimestä saa olla suljetussa asennossa milloin tahansa; kaikkien kolmen kytkimen sulkeminen samanaikaisesti on ehdottomasti kielletty.

e. Ylemmän ja alemman tason suojauksen koordinointilogiikkalohkokaavio

Lähtevä linjakaappi: Oikosulku hetkellinen laukaisu → Aikaero-askelkoordinointi → Sisääntuleva linjakaappi: Oikosulku oikosulkuviive → Toteutus: Alavirran häiriöt laukeavat alavirran kytkimillä, ei päätulolinjalla, mikä varmistaa virransyötön selektiivisyyden.

IV. Mekaaninen lukitus ja sähköinen lukitus (ensisijainen)

Yksi tulolinja: Mekaaninen lukitus kaapin oven ja kytkimen välillä; ovea ei voi avata, kun se on suljettuna, ja kytkin pakotetaan laukeamaan, kun ovi avataan, jotta estetään vahingossa pääsy jännitteen väliin.

Kaksoistulolinjat + väyläsidonnainen skenaario: Sähköisen lukituksen ja mekaanisen lukituksen kaksinkertainen lukitus, joka kieltää tiukasti kahden saapuvan linjan samanaikaisen sulkemisen sekä tulolinjojen ja väyläsidoksen laittoman rinnakkaisliitoksen kierron, oikosulun ja muuntajan palamisen estämiseksi.

Itse katkaisijan mekaaninen rakenne on luotettava, sulkeutuu ja avautuu paikallaan, ei häiriöitä ja energian varastointimekanismi toimii luotettavasti.

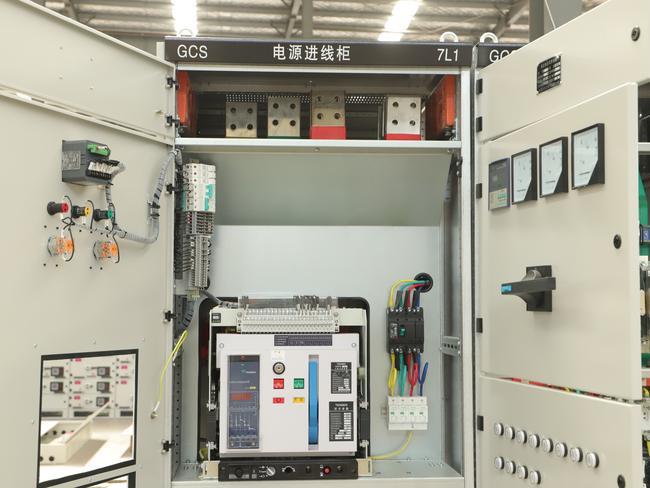

V. Kaapin rakenne ja virtakiskotekniikka

Kaapin levyn lujuus ja rungon jäykkyys ovat riittävät kestämään sähkömoottorivoiman oikosulkuiskuja tärisemättä tai muodonmuutosta.

Päävirtakiskojen tekniset tiedot, järjestely ja eristävät tuet ovat määräysten mukaiset; vaihejärjestys on vakio, ja vaihe-vaihe- ja vaihe-maa-eristysseinät ovat valmiit.

Täydellinen maadoitusjärjestelmä: Kaapin runko, ovi, sivupaneelit ja väyläkaappi ovat kaikki luotettavasti ja keskitetysti maadoitettuja jatkuvalla ja katkeamattomalla maadoituspolulla.

Suojaustaso on mukautettu paikan päällä olevaan ympäristöön, mikä estää pölyn, roiskeiden ja pienten eläinten pääsyn kaappiin aiheuttaen oikosulkuja.

VI. Valvonta ja näytön konfigurointi

Normaali reaaliaikainen virran ja jännitteen valvonta, joka voi tarkistaa kolmivaiheisen tasapainon ja jännitteen poikkeaman.

Varustettu live-näyttölaitteella, joka intuitiivisesti arvioi, onko saapuva linja jännitteellinen, mikä estää tahattomat kosketukset ja väärän huollon.

Tarvittava lämpötilan ja kosteuden valvonnan sekä kaapin sisäisen kondensoitumisen eston ja hallinnan konfigurointi kostean kondensaation aiheuttaman eristyksen huonontumisen estämiseksi.

VII. Ympäristön ja toiminnan mukauttaminen

Sopeutua paikan päällä olevaan korkeuteen, lämpötilaan ja kosteuteen, pölyyn ja syövyttäviin kaasuihin; eristävät osat ja kaapin runko täyttävät korroosionesto- ja säänkestostandardit.

Kaapin tiivistymisen ja homeen ehkäisyn suunnittelu; lämmitys- ja kosteudenpoistolaitteet on konfiguroitu kosteisiin tiloihin.

Varaa huoltotila ja kaapelin sisään- ja ulostulotila; johdotus on siisti, ja ensiö- ja toisiopiirit on reititetty erikseen häiriöiden estämiseksi.

VIII. Käyttö- ja huolto- ja turvallisuustarkastus

Varustettu ilmeisillä murtumispisteillä, jotta virransyöttö voidaan eristää luotettavasti huollon aikana.

Pystyy toteuttamaan sähkökatkosten merkintä- ja lukitushuoltoprosessin turvallisissa käyttöolosuhteissa.

Komponentit on järjestetty järkevästi, mikä helpottaa päivittäistä tarkastusta, lämpötilan mittausta, kiristystä ja komponenttien vaihtoa myöhempänä ajankohtana ilman huollon umpikujaa.

Yhteenveto

Pienjännitetulokaappi on pienjännitesähkönjakelujärjestelmän ydinyhdyskäytävä, joka hoitaa tärkeitä tehtäviä sähkönsyötön pääsyyn, turvasuojaukseen ja kuormanjakoon. Sen keskeiset huolenaiheet keskittyvät kahdeksaan näkökohtaan: sähköturvallisuuden sijoittelu, ydinsähköteho, suojalogiikka ja ohjaus, lukitussuojaus, kaappi- ja virtakiskotekniikka, valvontakonfiguraatio, ympäristön mukauttaminen sekä käyttö- ja kunnossapitoturvallisuus. Niistä suojalogiikka (mukaan lukien ylikuormitus, oikosulku, maasulku, alijännitesuoja) ja kaksoislukitus (mekaaninen + sähköinen) ovat avain kaapin turvallisen ja vakaan toiminnan varmistamiseksi, mikä voi tehokkaasti estää vian laajenemisen, virheellisen toiminnan ja turvallisuusonnettomuudet. Kaikkien indikaattoreiden rationaalinen sovittaminen ja tiukka teknisten standardien noudattaminen ovat edellytyksiä pienjännitetulokaapin pitkäaikaiselle luotettavalle toiminnalle.

FAQ (usein kysytyt kysymykset)

Q1: Mikä on pienjännitteisen tulokaapin ydinrooli sähkönjakelujärjestelmässä?

A1: Se on pienjännitejärjestelmän kokonaisvirransyöttö ja ensisijainen suojausyhdyskäytävä, joka vastaa virransaannista, vikasuojauksesta ja virranjakelusta, ja sen luotettavuus vaikuttaa suoraan järjestelmän turvalliseen toimintaan.

Q2: Miksi suojausasetusten valikoiva koordinointi on tärkeää saapuvien linjakaappien kannalta?

A2: Se varmistaa, että loppupään viat laukeavat ensin lähtevien linjakytkimien kautta, välttäen järjestelmän täydellisen katkos ja varmistaen virransyötön jatkuvuuden.

Q3: Mikä on kaksoislukituksen (mekaaninen + sähköinen) tarkoitus kaksoistulolinjan + väyläsidoksen skenaariossa?

A3: Se estää kytkinten väärän rinnakkaisasennon, mikä estää kiertovirran, oikosulun ja muuntajan palamisen järjestelmän turvallisuuden varmistamiseksi.

Q4: Mitä tekijöitä tulee ottaa huomioon pienjännitetulokaapin ympäristösopeuttamisessa?

A4: Sopeutua paikan päällä olevaan korkeuteen, lämpötilaan, kosteuteen, pölyyn ja syövyttävään kaasuun; määritä kondenssiveden estolaitteet ja sopiva suojaustaso.

Q5: Miten varmistetaan pienjännitteisten tulokaappien huoltotöiden turvallisuus?

A5: Varusta ilmeiset murtumiskohdat, toteuta sähkökatkosten merkintä ja lukitus ja järjestä komponentit kohtuudella välttääksesi huollon umpikujat.
