Mikä on virtainstrumenttimuuntaja?

Tämä perusteellinen artikkeli selittää, mitä aNykyinen instrumenttimuuntajaon, miten se toimii, miksi sillä on merkitystä sähköjärjestelmissä, miten se verrataan muihin instrumenttimuuntajiin, kuinka valita sellainen ja usein kysytyt kysymykset – kaikki tukenaan arvovaltaisilla määritelmillä ja alan standardeilla. Virtainstrumenttimuuntajia, joita kutsutaan yleisestivirtamuuntajat (CT)mahdollistaa tarkan virranmittauksen, suojauksen ja korkeajännitteisten sähköpiirien ohjauksen skaalaamalla virrat instrumenttien ja releiden turvallisempiin standardiarvoihin.

Sisällysluettelo

1. Mikä on virtainstrumenttimuuntaja?
2. Kuinka virtamuuntaja toimii?
3. Miksi käyttää virtainstrumenttimuuntajaa?
4. Minkä tyyppisiä virtainstrumenttimuuntajia on olemassa?
5. Kuinka valita oikea virtainstrumenttimuuntaja?
6. Mitkä ovat yleisiä sovelluksia?
7. Usein kysytyt kysymykset (FAQ)

Mikä on virtainstrumenttimuuntaja?

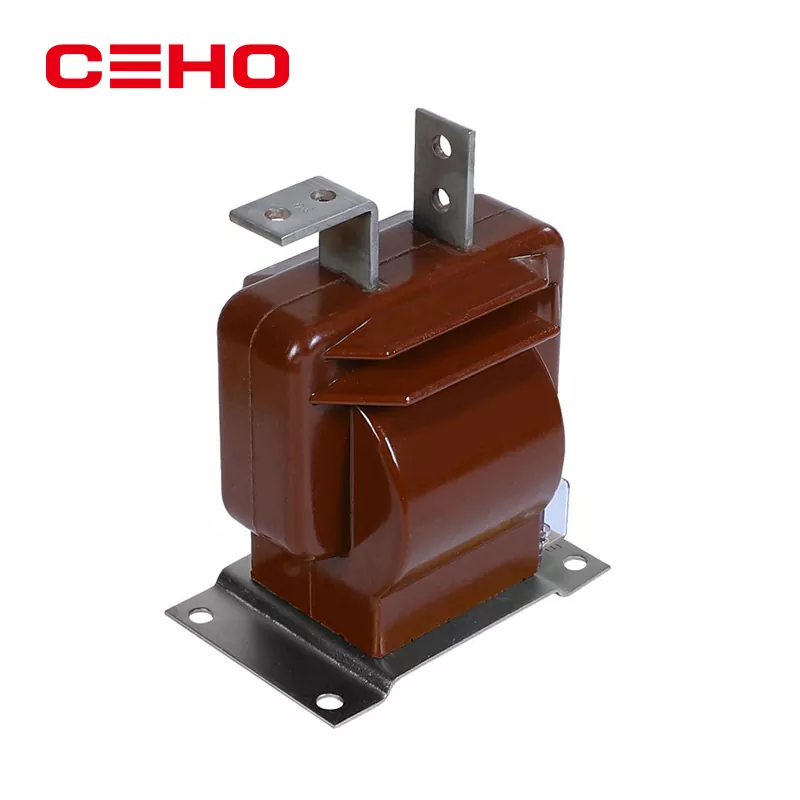

A Nykyinen instrumenttimuuntaja(tunnetaan myös nimellä aVirtamuuntajatai CT) on erityinen tyyppiinstrumentin muuntajasuunniteltu skaalaamaan erittäin korkeat vaihtovirrat (AC) tehojärjestelmistä suhteelliseksi, pienemmäksi virraksi, joka voidaan liittää turvallisesti mittareihin, suojareleisiin ja ohjauslaitteisiin.

CT:n päätehtävä on mahdollistaa turvallinen ja tarkka virrantunnistaminen piireissä, joissa suora mittaus olisi vaarallista tai epäkäytännöllistä suuren virran ja korkean jännitteen vuoksi.

Kuinka virtamuuntaja toimii?

Virtamuuntajan toimintaperiaate perustuu magneettiseen induktioon: kun vaihtovirta kulkee ensiöjohtimen läpi, se muodostaa magneettikentän. Tämä magneettivuo indusoi verrannollisen virran CT:n toisiokäämiin sähkömagneettisen induktion kautta.

• Ensisijainen käämitys:yleensä yksi kierros (usein itse johdin).
• Toisiokäämi:monta kierrosta hienoa lankaa tuottamaan pienentynyttä virtaa.
• Magneettinen ydin:erittäin läpäisevä materiaali, joka ohjaa virtausta tehokkaasti.

Tuloksena on toisiovirta, joka on kiinteä suhde ensiövirtaan (esim. 1000:5 CT tuottaa 5 A, kun ensiövirta on 1000 A), mikä mahdollistaa mittauslaitteiden toiminnan turvallisesti ja suurella tarkkuudella.

Miksi käyttää virtainstrumenttimuuntajaa?

Virtamuuntajat ovat välttämättömiä nykyaikaisille sähköjärjestelmille useista syistä:

1. Turvallisuus:Ne eristävät laitteet ja henkilöstön vaarallisista korkeajännitteisistä ensiöpiireistä.
2. Tarkkuus:Ne tarjoavat standardoidut virtatasot tarkkaan mittaukseen ja kuormituksen valvontaan.
3. Suojaustoiminto:Ne toimivat releiden ja suojausten kanssa havaitsemaan vikoja ja laukaisemaan katkaisijoita.

Ilman CT:itä suurvirtaverkkojen mittaaminen tai suojaaminen perinteisillä välineillä olisi vaarallista, epätarkkoja tai molempia.

Minkä tyyppisiä virtainstrumenttimuuntajia on olemassa?

Virtamuuntajia on useissa muodoissa asennuksesta ja sovelluksesta riippuen:

• Tankotyyppiset TT:t:Ensisijainen johdin kulkee sydämen läpi, jossa on monia toisiokierroksia.
• Rengas (toroidaalinen) TT:t:Rengasydin, jonka läpi on johdettu; ihanteellinen jälkiasennukseen.
• Ikkunan CT:t:Suunniteltu niin, että ensiöjohdin voidaan helposti pujottaa läpi.
• Split-core CT:t:Kiinnitystyyppinen CT kätevään asennukseen ilman irrottamista.

Jokainen tyyppi tukee erilaisia ​​asennustarpeita ja tarkkuusvaatimuksia. Korkeajännitteiset sähköasemat käyttävät usein kestäviä tanko- tai ikkunatyyppejä, kun taas huolto- tai jälkiasennusskenaarioissa voidaan käyttää jaetun ytimen muotoja.

Kuinka valita oikea virtainstrumenttimuuntaja?

Oikean CT:n valinta riippuu:

1. Ensisijainen nykyinen luokitus:On vastattava suurinta odotettua kuormitusvirtaa.
2. Toissijainen vakiolähtö:Yleensä 5 A tai 1 A.
3. Tarkkuusluokka:Mittauksen ja suojatoimintojen tarkkuus vaaditaan.
4. Lämpötila- ja ympäristöluokitukset:Asennusolosuhteisiin.

Mitkä ovat yleisiä sovelluksia?

CT:tä käytetään monilla sähkötekniikan aloilla:

• Mittaus: mittaa virta laskutusta ja kuormitusta varten.
• Suojaus: havaitse ylivirta- tai vikatilat ja käynnistä katkaisijalaukaisu.
• Ohjausjärjestelmät: syötä reaaliaikaista tietoa SCADA- tai automaatiojärjestelmiin.

Usein kysytyt kysymykset (FAQ)

Mitä "instrumenttimuuntaja" tarkoittaa?
Instrumenttimuuntaja on laite, joka skaalaa suuritehoiset järjestelmämäärät (virta tai jännite) standardoiduille tasoille mittausta ja suojaa varten kuormittamatta tai häiritsemättä ensiöpiiriä.

Miten virtamuuntaja eroaa tehomuuntajasta?
Virtamuuntaja keskittyy tarkkaan mittaus- ja turvallisuusskaalaukseen, kun taas tehomuuntaja keskittyy siirtämään tehoa jännitetasojen välillä minimaalisella häviöllä.

Miksi TT:tä ei koskaan saisi leikata avoimen toissijaisen laitteen kanssa?
CT-toisioyksikön auki jättäminen voi aiheuttaa vaarallisen korkeita jännitteitä, kun muuntaja yrittää ylläpitää virtaa, mikä vaarantaa eristyksen rikkoutumisen ja turvallisuusriskit.

Mikä on standardi toisiovirran luokitus?
Tavalliset CT-toisiolähdöt ovat tyypillisesti 1 A tai 5 A vastaamaan yleisiä instrumentti- ja reletulovaatimuksia.

Voidaanko virtamuuntajia käyttää DC-mittaukseen?
Tavalliset CT:t toimivat AC-magneettisella induktiolla eivätkä sovellu tasavirtaan; Sen sijaan käytetään erityisiä antureita (esim. Hall-efektiä).
