Kolmivaiheinen epoksihartsivalettu yhdistetty instrumenttimuuntaja

Ammattimaisena valmistajana Ceho haluaa tarjota sinulle kolmivaiheisen epoksihartsivalun yhdistetyn instrumenttimuuntajan. Yhdistettyjen muuntajien suunnitteluominaisuuksia ovat öljytön, pienikokoinen, korkea luotettavuus ja huoltovapaa. Esimerkiksi muuntaja käyttää epoksihartsieristystä ja korkeajännitteistä epoksihartsia täysin suljettua tyhjiövalua, mikä parantaa laitteiden eristyskykyä ja turvallisuutta. Lisäksi yhdistetyn muuntajan toisiojohdot ja kaapelit on kytketty lyijysuljetuilla kytkentärasioilla, joissa on varkaudenestotoimintoja ja jotka ovat myös käteviä paikan päällä tapahtuvaan tarkastukseen.

Tekniset parametrit

Yhdistetyt muuntajat sisältävät erilaisia ​​tyyppejä, kuten tavallisia virtamuuntajia, läpivirtausmuuntajia, moninapavirtamuuntajia ja virtamuuntajia, joilla on eri muunnossuhteet. Tavallinen virtamuuntaja koostuu ensiökäämistä, toisiokäämistä, rautasydämestä ja -rungosta, kotelosta, johtoliittimistä jne. Yhdistetyn instrumenttimuuntajan toimintaperiaate on samanlainen kuin muuntajan. Läpivirtaustyyppisessä virtamuuntajassa ei ole ensiökäämiä, ja se tuottaa magneettivuon rautasydämen läpi kulkevan johtimen kautta, jolloin syntyy toisiovirta. Monihanaiset virtamuuntajat saavat useita erilaisia ​​muunnossuhteita lisäämällä useita väliottoja eri kuormitusvirtojen vaatimusten täyttämiseksi. Virtamuuntajat, joilla on eri muunnossuhteet, tarjoavat useita itsenäisiä käämiä eri muunnossuhteiden ja tarkkuustasojen tarpeisiin.

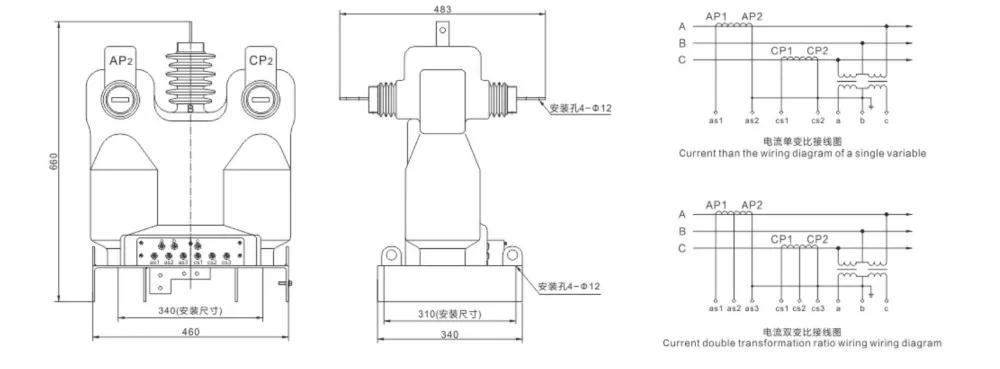

Ulkoiset piirustukset

Sovellus

Kolmivaiheisia epoksihartsivalettuja instrumenttimuuntajia käytetään laajalti energian mittauksessa, mittauksessa ja suojauksessa sähköjärjestelmissä. Esimerkiksi 10 kV voimalinjoissa ja haaralinjoissa yhdistettyjä muuntajia käytetään johtohäviön arviointiin ja sähköenergian mittaamiseen tehomuuntajien suurjännitteisillä sivuhaaralinjoilla. Lisäksi on erikoissuunniteltu suurjännitemittarasia (yhdistetty muuntaja), joka koostuu pääosin yhdistetystä muuntajasta ja sähkömittarilaatikosta. Sen etuna on korkea mittaustarkkuus, kevyt paino, helppo asennus ja sähkövarkauksien esto.
