Ulkokäyttöön tarkoitettu kolmivaiheinen kuivatyyppinen yhdistetty instrumenttimuuntaja

Maailmanlaajuinen pyrkimys älykkäämpiin, turvallisempiin ja kestävämpiin sähköverkkoihin muokkaa koko alaa uudelleen. Yhdysvalloissa, Kaakkois-Aasiassa ja Saksassa toimiville sähkölaitoksille ja teollisuuden toimijoille oikean mittaus- ja suojalaitteiden valinta on ratkaisevan tärkeää. Ulkona käytettävät kolmivaiheiset kuivatyyppiset yhdistetyt instrumenttimuuntajat erottuvat erinomaisesta valinnasta, ja ne yhdistävät mittaus- ja suojaustoiminnot kestäväksi, huoltovapaaksi laitteeksi.

Lähetä kysely

Tuotteen Kuvaus

Ceho on valmistaja ja toimittaja, joka on erikoistunut toimittamaan ulkokäyttöön tarkoitettuja kolmivaiheisia kuivatyyppejä yhdistettyjä instrumenttimuuntajia. Yhdistetyt vaihtokelat (CIT) yhdistävät virtamuuntajat (CT:t) ja jännitemuuntajat (VT:t) yhdeksi laitteeksi. "Kolmivaiheinen" malli pystyy samanaikaisesti käsittelemään kolmivaiheista jännitettä suurjännitejärjestelmissä. Tärkeää on, että "kuivatyyppi" ja "ulkona" määritykset tarkoittavat:

Kuivatyyppi: Käyttää epoksihartsia tai muita kiinteitä eristysmateriaaleja öljyn sijasta. Tämä eliminoi vuodon, tulipalon tai ympäristön saastumisen riskin.

Ulkokäyttö: Suunniteltu kestämään ankaria ympäristöolosuhteita, kuten sadetta, pölyä, UV-säteilyä ja äärimmäisiä lämpötiloja.

Tämän muuntajan yhdistetty rakenne tarjoaa kompaktin, turvallisen ja erittäin luotettavan ratkaisun tarkkaan energian mittaukseen, laskutukseen ja suojareleisiin ulkosähköasemilla.

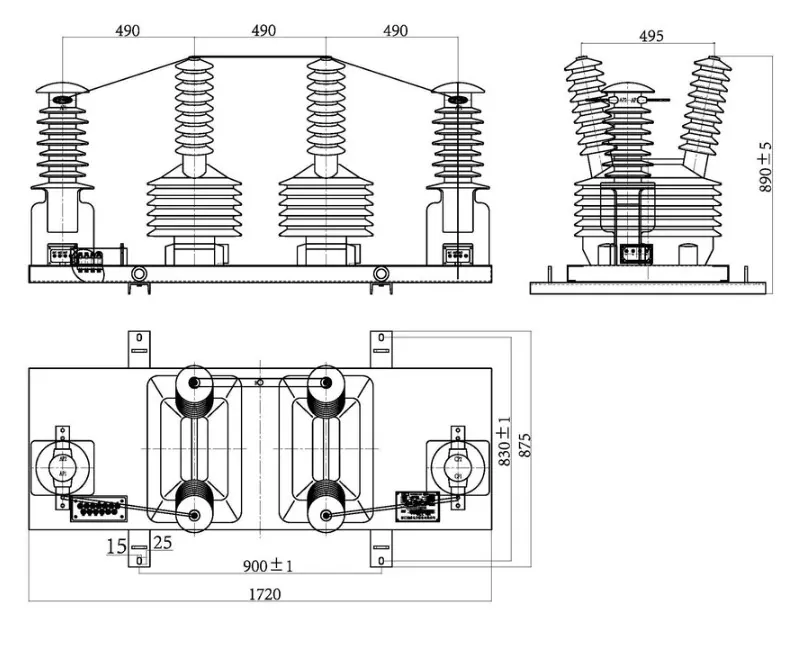

Ulkoinen ulottuvuus

Tämän tyyppinen jännite ja virta yhdistetty instrumenttimuuntaja soveltuu tehojärjestelmiin, joiden nimellistaajuus on 50 Hz tai 60 Hz ja nimellisjännite 10 kV tai vähemmän, jännitteen, virran ja energian mittaukseen sekä releen suojaukseen.

Nimellisjännitesuhde (V)	Tarkkuusluokka ja nimellinen toissijainen lähtö (VA)	Rajalähtö (VA)	Nimelliseristystaso (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10 000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	42.12.60

Nimellinen ensiövirta (A)	Yksittäinen muunnossuhde	Tarkkuusluokka ja nimellinen toissijainen lähtö (VA)			1 s lämpövirta (KA)	Nimellinen dynaaminen virta (KA)
Nimellinen ensiövirta (A)	Yksittäinen muunnossuhde	(0,2) s	0,5 s	0.5	1 s lämpövirta (KA)	Nimellinen dynaaminen virta (KA)
7.5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Nimellinen ensiövirta (A)	Yksittäinen muunnossuhde	Tarkkuusluokka ja nimellinen toissijainen lähtö (VA)			1 s lämpövirta (KA)	Nimellinen dynaaminen virta (KA)
		(0,2) s	0,5 s	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200 250				32	80
300-400-500	300				45
400-500-600	400				60	100

Miksi valita meidät?

1. Parannettu turvallisuus- ja ympäristövaatimustenmukaisuus:

Öljytön, riskitön: Kuivatyyppinen rakenne eliminoi öljyllä upotettuihin muuntajiin liittyvät palovaarat, mikä on tärkeä turvallisuusominaisuus kaikilla alueilla.

Ympäristöystävällinen: Ilman öljyvuotoja, maaperälle tai pohjavedelle ei ole uhkaa, mikä täyttää tiukat Yhdysvaltain ja Saksan ympäristömääräykset.

2. Erinomainen kestävyys ja alhaiset huoltokustannukset:

Säänkestävyys: Korkealaatuisia materiaaleja ja pinnoitteita käyttämällä se kestää korroosiota, kosteutta ja saastumista. Tämä on ratkaisevan tärkeää Kaakkois-Aasian rannikkoalueille ja Saksan teollisuusalueille.

Huoltovapaa: Toisin kuin öljyllä upotetut muuntajat, jotka vaativat säännöllistä näytteenottoa ja huoltoa, kuivatyyppiset muuntajat eivät vaadi käytännössä mitään huoltoa, mikä vähentää merkittävästi elinkaarikustannuksia.

3. Suuri tarkkuus ja luotettavuus:

Tarjoaa tarkat mittaustiedot laskutukseen ja verkonhallintaan, mikä varmistaa sähköyhtiöiden tuloturvan.

Toimii poikkeuksellisen hyvin erilaisissa lämpötila- ja kuormitusolosuhteissa varmistaen vakaan verkkotoiminnan.
