Mitä ovat yhdistetyt muuntajat ja miksi ne ovat välttämättömiä nykyaikaisille sähköjärjestelmille?

Kun sähköjärjestelmät muuttuvat yhä kompaktemmiksi, älykkäämmiksi ja tehokkuuslähtöisemmiksi, monitoimisten sähkölaitteiden kysyntä jatkaa kasvuaan. Yksi tällainen innovaatio onYhdistetty muuntaja, laite, joka yhdistää useita mittaus- ja suojaustoimintoja yhdeksi yksiköksi. Keski- ja suurjännitesovelluksissa laajasti käytetyillä yhdistetyillä muuntajilla on tärkeä rooli tarkan mittauksen, luotettavan suojan ja optimoidun asennustilan varmistamisessa.

Tässä kattavassa oppaassa tutkimme, mitä yhdistetyt muuntajat ovat, miten ne toimivat, niiden edut perinteisiin ratkaisuihin verrattuna ja miksi sähkölaitokset ja teollisuusyritykset maailmanlaajuisesti luottavat niihin.

Artikkelin tiivistelmä

Tämä artikkeli tarjoaa yksityiskohtaisen selityksen yhdistetyistä muuntajista, mukaan lukien niiden rakenne, toimintaperiaatteet, keskeiset edut, tekniset tiedot ja todelliset sovellukset. Siinä myös verrataan yhdistettyjä muuntajia erillisiin virta- ja jännitemuuntajiin, käsitellään yleisiä kysymyksiä laajan UKK-osion kautta ja tuodaan esiin valinnan ja asennuksen parhaat käytännöt.

Sisällysluettelo

• Mikä on yhdistetty muuntaja?
• Mitkä komponentit muodostavat yhdistetyn muuntajan?
• Kuinka yhdistetyt muuntajat toimivat?
• Minkä tyyppisiä yhdistettyjä muuntajia on saatavilla?
• Miksi yhdistetyt muuntajat ovat parempia kuin erilliset yksiköt?
• Missä yhdistettyjä muuntajia yleisesti käytetään?
• Mitkä ovat tärkeimmät tekniset tiedot?
• Kuinka sinun pitäisi valita oikea yhdistetty muuntaja?
• Usein kysyttyjä kysymyksiä yhdistetyistä muuntajista

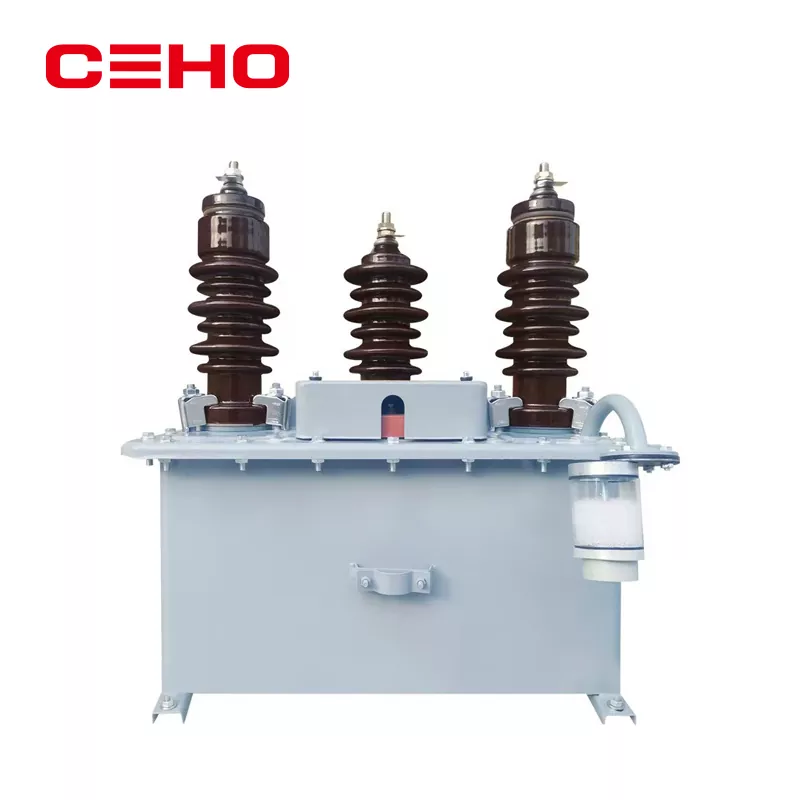

Mikä on yhdistetty muuntaja?

Yhdistetty muuntaja, joka tunnetaan myös nimellä yhdistetty instrumenttimuuntaja, integroi avirtamuuntaja (CT)ja ajännitemuuntaja (VT tai PT)yhdeksi kompaktiksi yksiköksi. Sen ensisijainen tarkoitus on tarjota tarkkoja virta- ja jännitesignaaleja mittausta, mittausta, suojausta ja ohjausta varten sähköjärjestelmissä.

Yhdistämällä nämä toiminnot apuohjelmat voivat vähentää asennuksen monimutkaisuutta, säästää tilaa ja parantaa järjestelmän luotettavuutta. Valmistajat, kutenCEHO POWER TECHNOLOGY GROUP CO., LTD.suunnittele yhdistetyt muuntajat kansainvälisten standardien mukaisiksi ja varmista samalla pitkän aikavälin toiminnan vakauden.

Mitkä komponentit muodostavat yhdistetyn muuntajan?

Tyypillinen yhdistetty muuntaja koostuu useista integroiduista komponenteista, jotka on suunniteltu suorituskykyä ja kestävyyttä varten:

• Ensisijainen eristysjärjestelmä (öljyyn upotettu tai kuivatyyppinen)
• Virtamuuntajan sydän ja toisiokäämit
• Jännitemuuntajan sydän ja toisiokäämit
• Toissijainen liitäntäkotelo
• Suojakotelo (posliini tai komposiitti)

Nämä komponentit on suunniteltu yhtenäiseksi rakenteeksi, mikä varmistaa johdonmukaisen eristyksen koordinaation ja vähentää vikakohtia.

Kuinka yhdistetyt muuntajat toimivat?

Yhdistetyt muuntajat toimivat pienentämällä samanaikaisesti suurta virtaa ja korkeaa jännitettä primäärijärjestelmästä standardoituihin toisioarvoihin, jotka sopivat mittareille, releille ja ohjauslaitteille.

Virtamuuntajaosa tuottaa suhteellista toisiovirtaa, kun taas jännitemuuntajaosa tuottaa verrannollisen toisiojännitteen. Molemmat lähdöt on eristetty korkeajännitteisestä ensiöpiiristä, mikä takaa turvallisuuden ja mittaustarkkuuden.

Minkä tyyppisiä yhdistettyjä muuntajia on saatavilla?

Yhdistettyjä muuntajia on saatavana eri kokoonpanoissa järjestelmävaatimuksista riippuen:

• Öljyllä upotetut yhdistetyt muuntajat
• Kuivatyyppiset yhdistetyt muuntajat
• Pylväisiin asennettavat ulkoyksiköt
• Kaasueristetyt yhdistetyt muuntajat

Jokainen tyyppi on suunniteltu tietyille jännitetasoille, ympäristöolosuhteille ja asennusmenetelmille.

Miksi yhdistetyt muuntajat ovat parempia kuin erilliset yksiköt?

Verrattuna yksittäisten virta- ja jännitemuuntajien käyttöön yhdistetyillä muuntajilla on useita etuja:

Nämä edut tekevät yhdistetyistä muuntajista erityisen sopivia nykyaikaisiin sähköasemiin ja älyverkkoprojekteihin.

Missä yhdistettyjä muuntajia yleisesti käytetään?

Yhdistettyjä muuntajia käytetään laajasti eri teollisuudenaloilla ja tehoinfrastruktuureissa:

• Keski- ja korkeajännitteiset sähköasemat
• Sähköntuotantolaitokset
• Uusiutuvat energiajärjestelmät
• Teollisuuden jakeluverkot
• Älyverkko- ja automaatioprojektit

Jos haluat lisätietoja tehonmittausratkaisuista, vieraile instrumentin muuntajaratkaisuissa.

Mitkä ovat tärkeimmät tekniset tiedot?

Arvioidessaan yhdistettyjä muuntajia insinöörit ottavat yleensä huomioon seuraavat parametrit:

Kuinka sinun pitäisi valita oikea yhdistetty muuntaja?

Sopivan yhdistetyn muuntajan valinta edellyttää järjestelmän jännitteen, virran nimellisarvon, tarkkuusvaatimusten, ympäristöolosuhteiden ja asiaankuuluvien standardien noudattamisen huolellista harkintaa.

Työskentely kokeneiden valmistajien kanssa, kutenCEHO POWER TECHNOLOGY GROUP CO., LTD.takaa ammattitaitoisen teknisen tuen, räätälöidyt ratkaisut ja pitkän aikavälin toimintavarmuuden.

Usein kysyttyjä kysymyksiä yhdistetyistä muuntajista

Mikä on yhdistetyn muuntajan päätarkoitus?

Yhdistetyn muuntajan päätarkoitus on tuottaa tarkat virta- ja jännitemittaukset ja samalla vähentää asennustilaa ja monimutkaisuutta.

Miksi yhdistelmämuuntajia käytetään sähköasemilla?

Niitä käytetään, koska ne parantavat luotettavuutta, yksinkertaistavat johdotusta ja tukevat tarkkoja suojaus- ja mittaustoimintoja.

Mitkä standardit koskevat yhdistettyjä muuntajia?

Yleisiä standardeja ovat IEC 61869, IEEE C57 ja asiaankuuluvat alueelliset sähkölaitoksen tekniset tiedot.

Kuinka pitkä on yhdistetyn muuntajan käyttöikä?

Oikealla suunnittelulla, asennuksella ja huollolla yhdistetyt muuntajat voivat toimia luotettavasti 25–30 vuotta tai kauemmin.

Mikä tekee yhdistetyistä muuntajista sopivia älyverkkoihin?

Niiden kompakti muotoilu, tarkkuus ja yhteensopivuus digitaalisten valvontajärjestelmien kanssa tekevät niistä ihanteellisia älyverkkosovelluksiin.
