Keskijännitevirtakaapeli

Cceho on johtava keskijännitekaapeleiden valmistaja ja toimittaja – tarjoaa OEM/ODM-palveluita kilpailukykyiseen tehdashinnoitteluun! Nimellisjännitteellä 5kV-35kV kaapelia käytetään jakelupiireihin teollisissa ja kaupallisissa asennuksissa. Keskijännitteinen virtakaapeli soveltuu käytettäväksi kosteisiin tai kuiviin tiloihin, asennettuna kulkureitille, kanavaan ja ulkoilmaan, ilmaan tai suoraan haudattuna NEC:n sallimalla tavalla. Lämpötila ei saa ylittää 105°C (MV105).

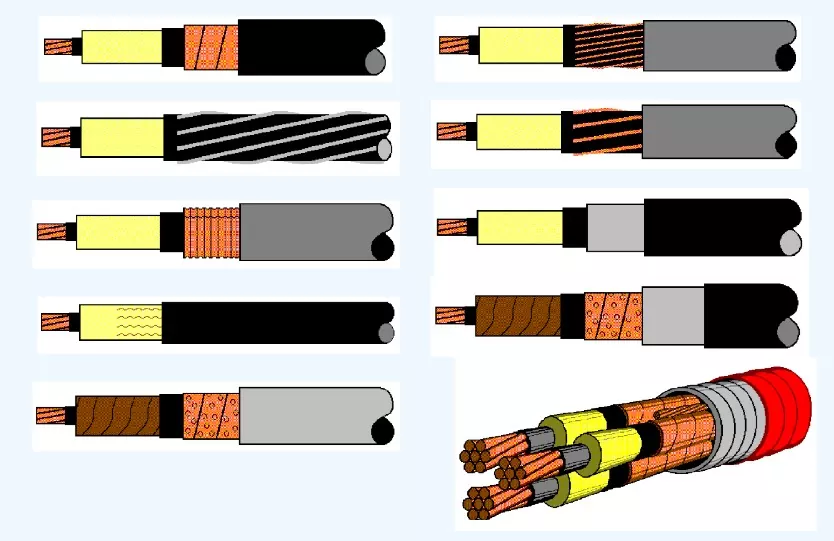

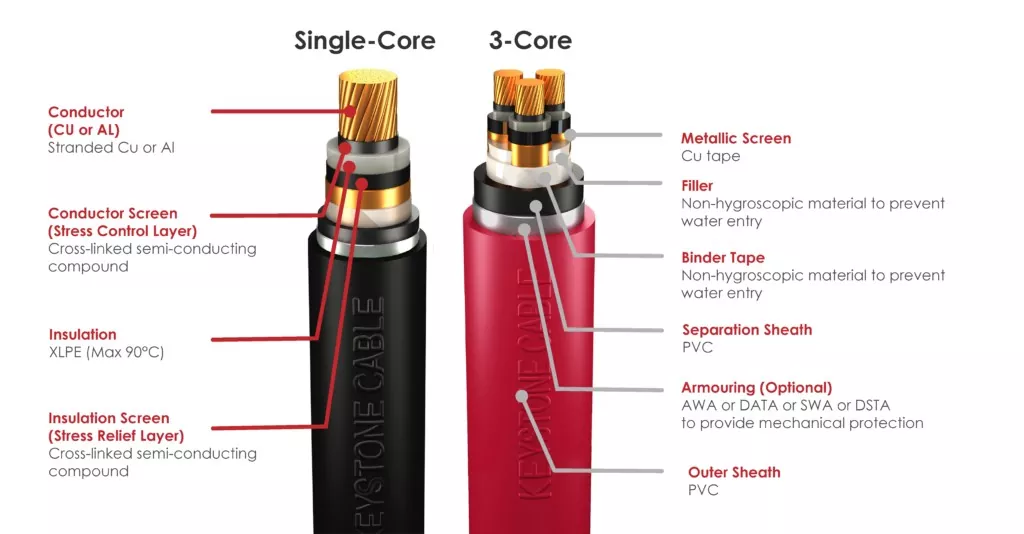

MV-kaapelin rakentaminen

Kapellimestari

MV-kaapeleiden rakentamiseen käytämme kahdenlaisia ​​johtimia: kuparia ja alumiinia.

· Kupari: Valmistettu elektrolyyttisestä kuparista, jonka puhtaus on yli 99,95 %.

· Alumiini: Vedetty alumiiniharkista, joiden puhtaus on vähintään 99,70 %.

Johtimen näyttö

Johdinsuojamme on suulakepuristettu silloitettu puolijohtava seos, joka peittää metallisen johtimen. Tämä kerros toimii eristeen jännityspisteenä, mikä saattaa heikentää sen pitkäaikaista kestävyyttä.

Eristysnäyttö

Eristyssuoja on silloitettu puolijohtava seos, joka on puristettu eristeen päälle. Se tarjoaa sileän pinnan, joka toimii siirtymämateriaalina eristeen, jossa on sähkökenttä, ja johtavan metallisen suojan välillä, jossa sähkökenttä on nolla. Siten tämä vähentää eristekerroksen jännitystä.

Metallinen näyttö

Metalliverkko koostuu tyypillisesti kerroksesta kierteisesti levitettyä kuparinauhaa, jossa on limitys eristyssuojan päälle. 3-ydinkaapelin metallisuoja varmistaa, että sähkökenttä pysyy kaapelin sydämessä.

Kaapelikokoonpano (valinnainen)

3-ydinkaapeleissa tunnistusmerkit (ruskea, musta, harmaa) asetetaan metallisuojan alle ennen johtimien asettamista.

Ei-hygroskooppinen polypropeenitäyte levitetään asetettujen hylsyjen väliin pyöreän muodon saamiseksi koko kaapelille. Polypropeeniteippejä tai PETP (polyesteri) -teippejä käytetään suojateippinä asetettujen ytimien päällä.

Erotussuojus (valinnainen)

Kaikissa panssaroiduissa kaapeleissa on suulakepuristettu kerros mustaa PVC-, MDPE- tai LSZH-erotusvaippaa, joka on levitetty sydämen päälle tai päällekkäin estämään korroosiota erottamalla eri metallit ja välttämällä galvaanisia vaikutuksia.

Panssari (valinnainen)

Panssaroiduissa kaapeleissa panssari asetetaan erotusvaipan päälle lisäsuojaa varten. Yksijohtimisissa kaapeleissa käytetään alumiinilankoja (AWA), kaksoisalumiinin panssaria (DATA), kun taas monijohtimissa kaapeleissa käytetään galvanoitua teräslankapanssaria (SWA) tai kaksoissinkittyä teräsnauhapanssaria (DSTA).

Ulkovaippa

Kaikissa keskijännitekaapeleissa on suulakepuristettu kerros PVC-, MDPE- tai LSZH-ulkovaippaa sydämen, asetetun sydämen tai panssarin päällä. Tämä ulkovaippa, yleensä musta, suojaa kaapeleita auringonvalolta ja termiiteiltä. Valmistajan ja ostajan välisellä sopimuksella voidaan toimittaa myös toinen väri.
