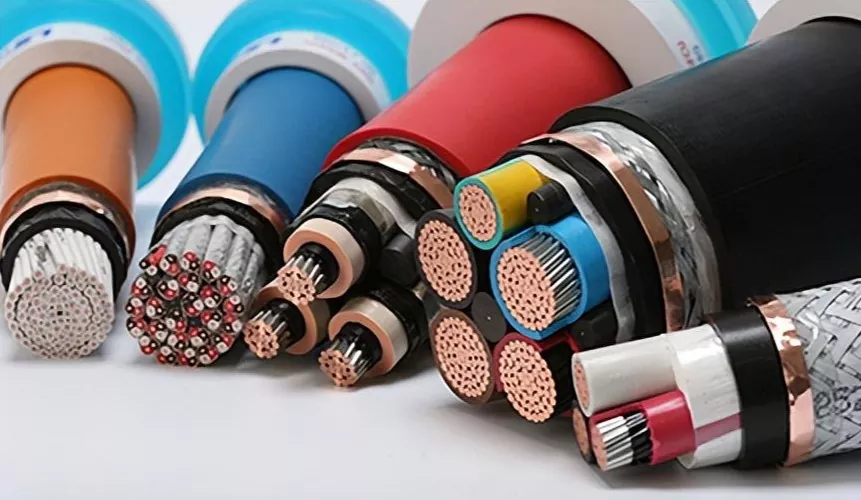

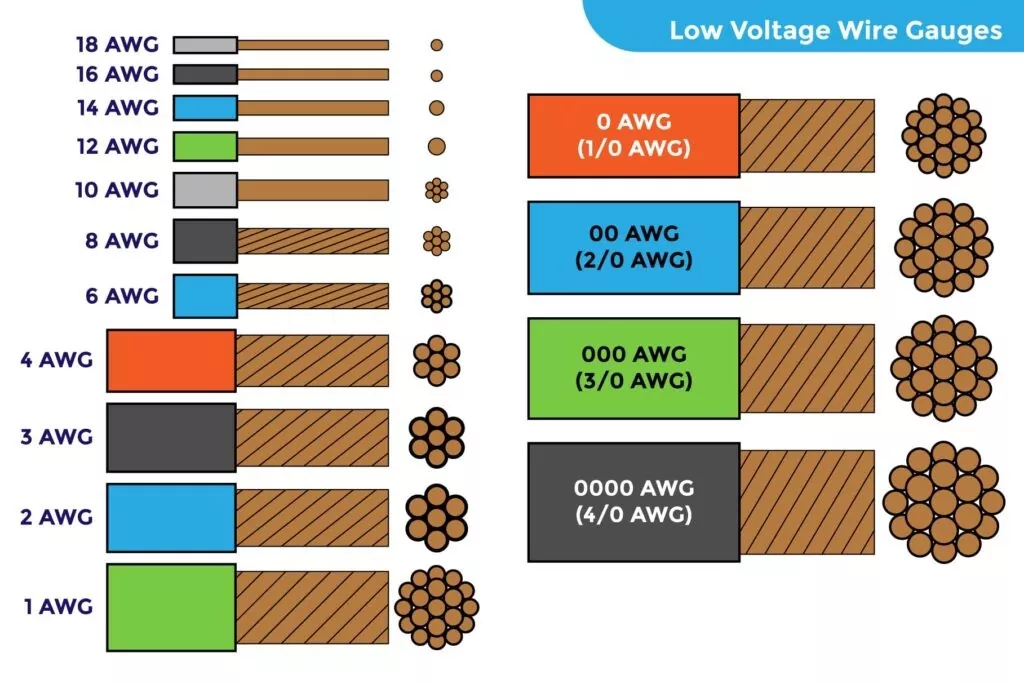

Pienjännitevirtakaapeli

Tehdassuora pienjännitekaapelin tukkumyynti – 50 % alennus massatilauksista. Cehon kaapeleihin kuuluu tehokokoisia UL-lokerokaapeleita ja CSA Teck 90 -kaapeleita (3-johtimista maadolla tai 4-johtimista maadoitustuotteilla), jotka on saatavana useilla suoja- tai panssarivaihtoehdoilla. Riippumatta siitä, minkä kaapelin valitset, koet erinomaisen luotettavuuden ja parhaan suorituskyvyn. Pienjännitekaapelit ovat olennaisia ​​komponentteja nykyaikaisissa sähköjärjestelmissä, jotka on suunniteltu siirtämään tehokkaasti sähköä pienjänniteverkoissa (LV), keskijänniteverkoissa (MV) ja korkeajänniteverkoissa. Näillä sähkökaapeleilla on erinomainen johtavuus, vankka eristys ja erinomainen lämmön- ja säänkestävyys, joten ne sopivat teollisiin, kaupallisiin ja infrastruktuurisovelluksiin. Kehittyneiden materiaalien ja tarkan suunnittelun ansiosta virtakaapelit takaavat turvallisen, vakaan ja pitkäkestoisen energiansiirron erilaisissa ympäristöissä.

Pienjännitekaapelin mitoitusmoduuli

On selvää, että erilaiset asennusympäristöt vaativat erilaisia ​​kaapeleita ja materiaaleja. Cehon valintamoduuli voi laskea kaapelikoot tietyille verkon kohteille seuraavien standardien perusteella:

● IEC 60364 5-52 Standardi: Pienjännitesähköasennukset – Osa 5-52: Sähkölaitteiden valinta ja asennus – Kaapelointijärjestelmät.

● NEC-menetelmä: NFPA-70-2011 National Electrical Code.

Tämä moduuli sopii säteittäisesti tasapainotettuihin kolmivaiheisiin/yksivaiheisiin järjestelmiin. Laskelma tukee kuparista tai alumiinista valmistettuja johdinmateriaaleja sekä asiaankuuluvien standardien mukaisia ​​eristemateriaaleja tai kaapelityyppejä.

Laskelmat

● Current Carrying Capacity – Ohjelmisto määrittää kaapelin koon asennetun virrankantokyvyn perusteella ottaen huomioon kaapelin asennustavan. Pienjännitekaapeleita valittaessa huomioitavia tekijöitä ovat muun muassa maaperän lämpövastus ja lämpötila sekä piirien ryhmittely.

● Jännitehäviön rajat normaaleissa käyttöolosuhteissa – Laskettu jännitehäviön vakiokaavan perusteella. Ohjelmisto määrittää kaapelin koon määritettyjen jännitehäviörajojen perusteella. Pienjännitekaapelit ottavat huomioon kaapelin resistanssin, reaktanssin ja pituuden ja antavat tietoja suurimmasta sallitusta jännitehäviöstä.

● Oikosulkukestävyys (vain IEC-standardi) – Laskee oikosulkulämpötilan nousun suurimman vikavirran ja vian keston perusteella. Nämä parametrit voidaan määrittää tai perustua suoritettuun oikosulkuanalyysiin.

● Jos samalle laitteelle suoritetaan useita laskelmia, optimaaliset mitat määritetään ja kaapelikirjastosta suositellaan tiettyjä kaapeleita.

● Täysi kuormitusvirta ja tehokerroin voivat perustua suoritettuun tehovirta-analyysiin tai määrittää käyttäjän.

Kaapelikirjasto

Kaapelityyppi on avaintekijä kaapelin valinnassa. Cehon ohjelmisto sisältää kattavan kaapelikirjaston, joka sisältää yksi-, kolmi- ja kolmijohdinkaapeleita maadoitusjohtimella. Kaikki nimellis- ja kaapelikonfiguraatiotiedot ovat laskettavissa.

8 vaihetta pienjännitevirtakaapelin valintaan ja mitoitukseen

1. Määritä kuormitusvaatimukset

Laske nykyinen tarve laitteen tehon, käyttöajan ja kuormitustyypin (jatkuva/jaksollinen) perusteella varmistaaksesi, että kaapeli kestää vakaasti kuormitusta pitkään. ‌

2. Valitse kaapelin tyyppi

Valitse eristysmateriaalit (kuten silloitettu polyeteeni), johdinmateriaalit (kupari tai alumiini) ja rakenteet (yksiytiminen tai moniytiminen) sovellusskenaarioiden mukaan (kuten ydinvoimalaitokset, teollisuus- tai siviilikäyttö). ‌

3. Laske virrankantokyky

Laske sallittu virransiirtokapasiteetti kaapelin poikkipinta-alan, ympäristön lämpötilan ja asennustavan (kuten suora hautaaminen, putki tai yläpuolinen) perusteella varmistaaksesi, että se ei ylitä nimellisarvoa. ‌

4. Harkitse oikosulkusuojausta

Tarkista kaapelin oikosulkukestävyys varmistaaksesi, että se kestää tietyn ajan vikavirrassa (kuten AP1000-ydinvoimalaitoksen vaatima oikosulkukapasiteetti). ‌

5. Arvioi jännitehäviö

Laske verkon jännitehäviö ja varmista, että jännitteen vaihtelu lopussa on sallitulla alueella (yleensä ≤5 %), jotta vältytään laitteen epänormaalilta toiminnalta. ‌

6. Taloudellinen analyysi

Vertaa eri poikkileikkauksilla olevien kaapeleiden alkuinvestointeja (CAPEX) ja käyttökustannuksia (OPEX) ja valitse pitkän aikavälin kustannuksiltaan edullisin ratkaisu. ‌

7. Säädä ympäristötekijöitä

Korjaa kaapelin virransiirtokapasiteetti: Käytä sitä pienemmällä kapasiteetilla korkeissa lämpötiloissa ja valitse säänkestäviä materiaaleja kosteissa tai syövyttävissä paikoissa. ‌

8. Noudata turvallisuusmääräyksiä

Noudata standardeja, kuten UL tai ETAP varmistaaksesi, että pienjännitevirtakaapelin valinta täyttää palontorjunta-, räjähdyssuoja- ja henkilöstön turvallisuusvaatimukset (kuten valokaaren suojaus)
