Ymmärrä yhdellä silmäyksellä: mitkä ovat pienjännitekojeiston ydintekniikat ja sovellusten perusominaisuudet?

Pienjännitekojeistot ovat nykyaikaisten tehonsyöttö- ja jakelujärjestelmien ydinlaitteet, joita käytetään pääasiassa virranjakelussa, piiriohjauksessa, ylikuormitussuojauksessa, oikosulkusuojauksessa, maavuotosuojauksessa ja tehonvalvonnassa. Sitä käytetään laajasti tehtaissa, rakennuksissa, datakeskuksissa, sairaaloissa, ostoskeskuksissa, kunnallistekniikassa ja muilla aloilla. Kompaktin rakenteen, korkean turvallisuuden ja luotettavuuden, kätevän huollon ja korkean älykkyyden ansiosta se on avainlaite voimajärjestelmien vakaan toiminnan varmistamiseksi. Tässä artikkelissa esitellään täysin pienjännitekojeiston tekniset ydinkohdat rakenteen, parametrien, suorituskyvyn, valinnan ja sovelluksen osalta.

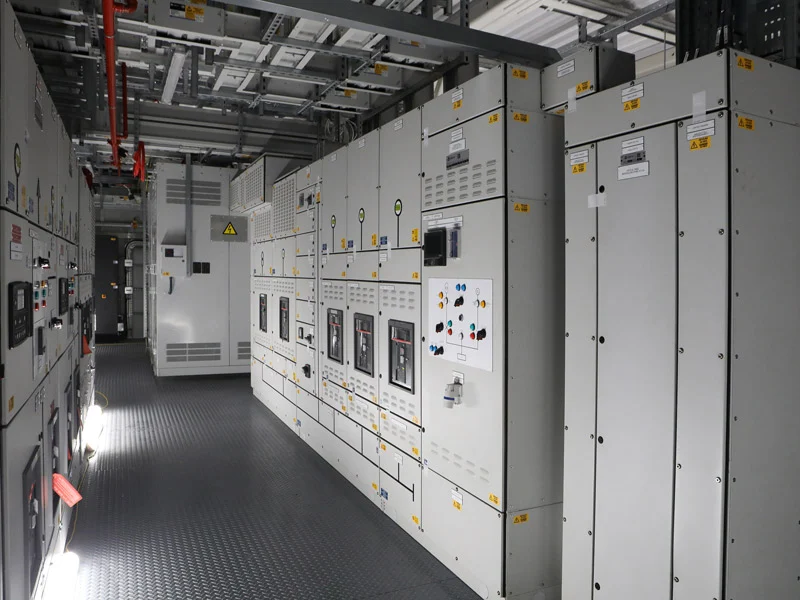

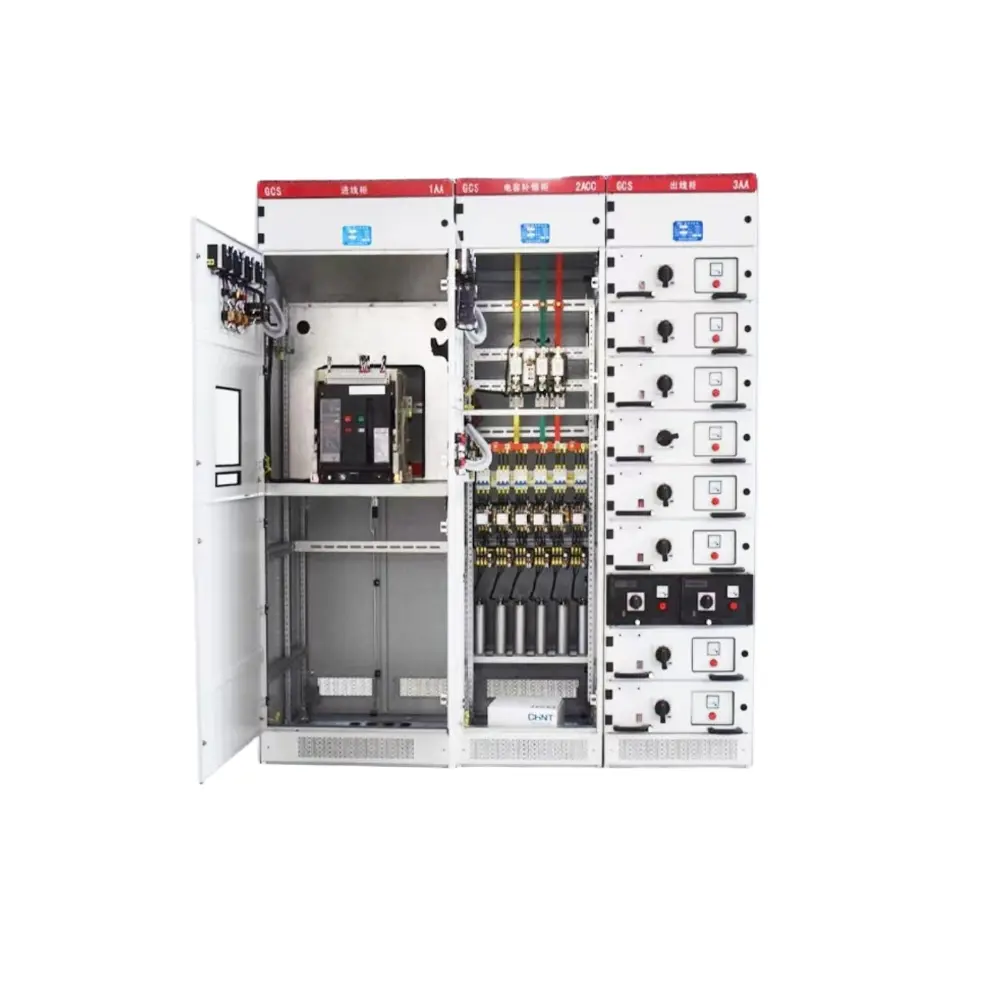

1. Pienjännitekojeiston pääkomponentit

Tyypilliset pienjännitekojeistot käyttävät akolmiosastoinen riippumaton eristysrakenne parantaa turvallisuutta, luotettavuutta ja huollettavuutta:

A.Katkaisijaosasto: Pystysuoraan sijoitettu, pystyy pitämään useita katkaisijoita; jokainen piiri on erotettu itsenäisesti ilman häiriöitä.

B.Bussiosasto: Sijaitsee katkaisijatilan takana ja eristetty eristävillä väliseinillä estämään tehokkaasti vian leviämistä.

C.Kaapelilokero: Sijaitsee kaapin takana tai edessä, kätevä kaapeliliitännät ja huolto, tilava tila ja standardoitu johdotus.

Käyttö- ja huoltotyylien mukaan:

D.Takapääsy: Perinteinen vakiorakenne suurella huoltotilalla.

E.Etupääsy: Seinäasennus, pienempi syvyys, tilaa säästävä.

Itsenäisen osaston rakenne välttää vahingossa tapahtuvan kosketuksen jännitteisten osien kanssa huollon aikana, rajoittaa valokaaren vikaaluetta ja parantaa huomattavasti laitteiden ja henkilökunnan turvallisuutta.

2. Tärkeimmät mitoitusparametrit

3. Perussähkötehoindeksit

a. Short-Circuit Stand Current Rating (SCCR)

Suurin oikosulkuvirta, jonka kojeisto voi turvallisesti kestää lyhyessä ajassa vian aikana, mikä määrittää laitteen oikosulkusuojan ja on tärkeä tae turvalliselle käytölle.

b. Lyhytkestoinen virrankestoluokitus

Oikosulkuvirta, jonka kojeisto kestää ilman muodonmuutoksia tai vaurioita tietyssä ajassa (yleensä 1 sekunnissa tai 0,5 sekunnissa), mikä varmistaa, että järjestelmä ei romahda vikatilanteissa.

c. Keskeytysluokitus

Suurin vikavirta, jonka katkaisija voi turvallisesti katkaista. Sen on oltava suurempi kuin järjestelmän odotettu oikosulkuvirta, muuten se aiheuttaa räjähdyksen tai tulipalon.

d. Ingress Protection Rating (IP-luokitus)

· IP30: Estää sormikosketuksen jännitteisten osien kanssa

· IP40: Estää halkaisijaltaan ≥1 mm vieraiden esineiden pääsyn sisään

· IP54: Pölytiivis ja roisketiivis, sopii kosteaan ja pölyiseen ympäristöön

e. Lämpötilan nousuraja

Kansallisten standardien mukaan kojeiston lämpötilan nousu pitkäaikaiskäytössä nimellisvirralla ei saa ylittää rajaa, mikä varmistaa eristyksen vakauden ja pidemmän käyttöiän.

4. Pienjännitekojeiston tekniset ydinkohdat

(1).Kaapin rakenne ja lokerointitekniikka

Siinä on kolme erillistä erillistä osastoa: katkaisijaosasto, väyläosasto ja kaapeliosasto, jotka estävät tehokkaasti valokaaren leviämisen ja parantavat käyttö- ja huoltoturvallisuutta.

(2)Oikosulun kesto ja lyhytkestoinen tekniikka

Varustettu vahvalla oikosulkusuojalla, tiukasti yhteensopivalla SCCR:llä ja lyhytaikaisella kestovirralla, jotta vältetään muodonmuutos, väylän siirtymä tai järjestelmän romahtaminen vikojen yhteydessä.

(3)Katkaisijan keskeytys ja valikoiva koordinointitekniikka

Katkaisukyky vastaa järjestelmän enimmäisvikavirtaa. Alueellinen selektiivisyys toteutetaan lyhytaikaisella viiveellä ja välittömällä suojakoordinaatiolla, mikä rajoittaa katkoksia vain vialliseen piiriin.

(4)Virtakiskojärjestelmän suunnittelu ja lämpötilan nousun säätö

Matalaimpedanssinen, pienihäviöinen, suuren lämpöä hajottavan virtakiskon asettelu säätelee tiukasti pitkäaikaista käyttölämpötilan nousua, mikä varmistaa nykyisen kapasiteetin, eristeen käyttöiän ja laitteiden vakauden.

(5)Integroitu suojaus- ja mittaustekniikka

Integroi ylikuormituksen, oikosulkujen, maavuotojen, ylijännitteiden, alijännitteiden, vaihekatkosten ja kaarisuojauksen älykkäillä mittareilla ja antureilla turvallisuuden takaamiseksi.

(6)Älykäs ja digitaalinen tekniikka

Tukee online-seurantaa, kauko-ohjausta, vian ennakkohälytystä, energiatilastoja ja viestintäverkkoa, päivittämistä valvomattomaan ja älykkääseen pilvipohjaiseen käyttöön.

(7)Sisäänpääsyn suojaus ja sopeutuvuus ympäristöön

Täyttää IP30–IP54-suojausluokat ja mukautuu kosteuteen, pölyyn, korroosioon sekä korkeisiin ja matalisiin lämpötiloihin parantaen monipuolisuutta ja kestävyyttä.

(8)Modulaarinen ja standardoitu suunnittelu

Modulaariset yksiköt, standardoidut liitännät ja joustava laajennus lyhentävät tuotanto-, asennus- ja käyttöönottoaikaa sekä kokonaiskustannuksia.

5. Suojaustoiminnot

Pienjännitekojeistossa on useita suojauksia järjestelmän turvallisuuden varmistamiseksi:

l Ylikuormitussuoja

l Välitön oikosulkusuojaus

l Oikosulkusuoja lyhytaikaisviiveiltä

l Maasulkusuojaus / maavuotosuoja

l Yli- ja alijännitesuoja

l Vaihehäviö ja vaihesekvenssisuojaus

l Valokaarivian tunnistus (AFD)

l Edistyksellinen älykäs kojeisto tarjoaa myös:

l On-line lämpötilan valvonta

l Osittainen purkautumisen valvonta

l Virran laatuanalyysi

l Kauko-vikahälytys

6. Yleiset rakennetyypit

Kiinteä tyyppinen kytkinlaite

Yksinkertainen rakenne, alhaiset kustannukset, korkea luotettavuus, sopii yleisiin sähkönjakeluskenaarioihin.

Laatikon tyyppinen kytkinlaite

Jokainen piiri on itsenäinen laatikko; huolto voidaan suorittaa vetämällä ulos yksi laatikko ilman sähkökatkoksia, vaikuttamatta muihin piireihin. Ihanteellinen sairaaloihin, konesaleihin ja tuotantolinjoihin, jotka vaativat suurta luotettavuutta.

Irrotettava tyyppinen kytkinlaite

Pääkatkaisija voidaan vetää kokonaan ulos turvallisempaa ja nopeampaa huoltoa varten.

7. Pienjännitekojeiston ja kytkintaulujen väliset erot

Kojeistot: Täysin suljettu, lokeroista eristetty, ulos vedettävä katkaisija, 30-jakson lyhytkestoinen kesto, selektiivistä koordinointia tukeva, parempi turvallisuus.

Kytkintaulu: Avoin rakenne, kiinteät katkaisijat, vain 3-jaksoinen lyhytkestoisuus, alhaisemmat kustannukset.

Kojeistot sopivat paremmin päätuloon, kytkentään ja tärkeisiin kuormiin; kytkintauluja käytetään päätevirranjakelussa.

8. Älykäs pienjännitekytkinlaite

Älykäs kytkinlaite yhdistää:

① Älykkäät katkaisijat

② Virta-/jännite-/lämpötila-anturit

③ Mikroprosessoripohjaiset suojalaitteet

④ Tehonhallintalaitteet

⑤ 4G / WiFi / Ethernet-yhteys

Se tukee:

① Etävalvonta ja ohjaus

② Energiankulutustilastot ja -analyysit

③ Vian esihälytys ja automaattinen tallennus

④ Yhteys älykkäisiin sähkönjakelujärjestelmiin

Se on vakiokokoonpano älykkäille tehtaille, älykkäille rakennuksille ja datakeskuksille.

9. Tyypilliset käyttötapaukset

l Suuret autonvalmistuslaitokset

Tarjoaa päävirranjakelun ja moottorin ohjauksen leimaus-, hitsaus-, maalaus- ja kokoonpanotyöpajoille. Laatikkotyyppinen älykäs kojeisto mahdollistaa jatkuvan huollon ja tarkan vianpaikannuksen varmistaen tuotannon 24/7 jatkuvuuden.

l Suuret palvelinkeskukset (Tier IV)

Ottaa käyttöön kaksoisväylän redundantin virranjakelun, joka tukee korkeatiheyksistä kaappivirtalähdettä millisekuntitason vaihdolla. Järjestelmän käytettävyys saavuttaa 99,999 %, ihanteellinen 7 × 24 -käyttöön.

l Suuret kaupalliset kompleksit ja ostoskeskukset

Jakaa virtaa valaistukseen, LVI-, hisseihin, palontorjuntaan ja myymäläpiireihin. Älykäs silmukkavalvonta ja energiankulutustilastot optimoivat virranhallinnan ja vähentävät käyttökustannuksia.

l Kaupunkien vesilaitokset ja jätevedenpuhdistamot

Antaa virtaa pumppuille, puhaltimille, ritileille ja annostelujärjestelmille kosteissa ja pölyisissä ympäristöissä. Täydellinen suojaus varmistaa kunnallisen vesihuollon ja jätevedenpuhdistuksen vakaan toiminnan.

l A-luokan sairaalat ja terveyskeskukset

Toimii erittäin luotettavan kaksoisvirranjakelun leikkaussaleihin, teho-osastoihin, laboratorioihin ja kuvantamiskeskuksiin. Nollakatkoskytkentä takaa lääketieteellisen turvallisuuden.

l PV- ja tuulivoimalaitokset

Käytetään invertteriyhteyteen, verkkoon kytkettyyn ohjaukseen ja energian varastoinnin tehonjakoon, sopii ankariin ulkoympäristöihin täydellisellä suojauksella.

l Lentokentät ja junaliikenteen solmukohdat

Takaa erittäin luotettavan virran terminaaleille, turvajärjestelmille, lipunmyynnille ja valaistukselle. Kaksitehoinen automaattinen kytkentä takaa keskeytymättömän kuljetuskeskuksen toiminnan.

l Korkeat asuinrakennukset ja älykkäät yhteisöt

Käytetään rakennusten sähkönjakelussa, julkisessa valaistuksessa, palontorjunnassa, hisseissä ja latauspaaluissa. Kompakti rakenne ja täydellinen suojaus parantavat yhteisön sähkön laatua.

10. Markkinoiden koko ja kehitystrendit

Markkinoiden koko

Globaalit markkinat: Noin 54–56 miljardia dollaria vuonna 2025, ja sen ennustetaan ylittävän 83 miljardia dollaria vuoteen 2032 mennessä, ja CAGR on 6–7 prosenttia.

Kiinan markkinat: Noin 169 miljardia RMB vuonna 2025, kasvua 7,8 % vuotta aiemmasta; Kiina on maailman suurin yksittäinen markkina-alue, jonka osuus on yli 21 prosenttia maailmanlaajuisesta markkinaosuudesta.

Keskeiset ajurit: Uudet sähköjärjestelmät, datakeskukset, uusi energia, älykäs valmistus, kaupunkiinfrastruktuuri ja sähköautojen lataus.

Kehityssuuntaukset

Älykkyydestä tulee vakio

Älykkäät katkaisijat, anturit, IoT, pilvivalvonta, vian esihälytys ja etäkäyttö ja ohjaus ovat laajalti käytössä siirtyen "passiivisesta suojauksesta" "aktiiviseen ennustamiseen".

Parempi luotettavuus ja turvallisuuspäivitys

Valokaarisuojaus, osittaisen purkauksen valvonta, lämpötilan nousun valvonta ja valikoiva koordinointi ovat välttämättömiä; korkeampi IP-luokitus ja vahvempi oikosulkuvastus.

Vihreä ja energiaa säästävä

Pienihäviöiset, tehokkaat linja-autot ja komponentit, vähähiiliset materiaalit ja ympäristöystävälliset prosessit, jotka vastaavat hiilineutraaliustavoitteita.

Laatikoiden/vedettävien tyyppien suurempi osuus

Nopea kasvu teollisuudessa, datakeskuksissa, sairaaloissa jne., mikä tukee non-stop-huoltoa ja varmistaa jatkuvan virransyötön.

Syvä sopeutuminen uuteen energiaan

Erikoisratkaisut aurinkoenergiaan, tuulivoimaan, energian varastointiin ja sähköautojen lataukseen, takalatauksen esto, ylijännitesuoja ja verkkoon kytketty ohjaus.

Modulaarinen, standardoitu, kompakti

Nopeampi asennus, pienempi jalanjälki, joustava laajennus korkeatiheyksiseen virtalähteeseen ja nopeaan toimitukseen.

Johtopäätös

Pienjännitekojeiston rakennesuunnittelu, suojauskokoonpano ja valmistusprosessi vaikuttavat suoraan virransyötön luotettavuuteen, laitteiden turvallisuuteen ja henkilöstön turvallisuuteen. Älykkyyden, viherryttämisen, korkean luotettavuuden ja modularisoinnin trendien vetämänä ala jatkaa tasaista kasvua. Huippuluokan, brändätyt ja globalisoidut ominaisuudet tulevat avainasemassa kilpailukyvyssä. Laadukkaiden ja luotettavien kytkinlaitteiden valitseminen voi parantaa tehokkaasti sähkönjakelujärjestelmien vakautta, vähentää vikariskejä ja tarjota vankan tuen turvalliselle ja vakaalle teholle

UKK

1. Missä pienjännitekojeistoja pääasiassa käytetään?

Sitä käytetään tehtaissa, asuinalueilla, ostoskeskuksissa, sairaaloissa, datakeskuksissa ja kunnallisissa sähkönjakelu-, ohjaus- ja suojaprojekteissa.

2.Mitkä ovat tärkeimmät rakennetyypit?

Kiinteä tyyppi, laatikkotyyppi ja ulosvedettävä tyyppi, valittu luotettavuusvaatimusten perusteella.

3.Mitä IP-luokitus tarkoittaa?

IP30/IP40 normaaleihin sisäympäristöihin; IP54 on pöly- ja roisketiivis, sopii kosteisiin ja pölyisiin paikkoihin.

4.Mitä on valikoiva koordinointi?Vain vikakohtaa lähinnä oleva katkaisija laukeaa, välttäen laajamittaiset sähkökatkot ja parantaen syöttövarmuutta.

5.Mitkä ovat älykkäiden kytkinlaitteiden edut?

Etävalvonta, vian esihälytys, energiatilastot, automaattinen tallennus, valvomaton ja älykäs käyttö.
