JDZ yksivaiheinen epoksihartsivalujännitemuuntaja

Epoksihartsivalutekniikka on mullistanut JDZ:n yksivaiheisten epoksihartsivalujen jännitemuuntajien suunnittelun, antaen niille erinomaisen eristyksen, mekaanisen lujuuden ja ympäristönkestävyyden. Se on erityisen tunnettu luotettavuudestaan ​​ja tarkkuudestaan ​​yksivaiheisissa sovelluksissa. Sen kompakti, huoltovapaa muotoilu tekee siitä sopivan sisä- ja ulkoasennuksiin eri teollisuudenaloilla.

Voimalaitoksista teollisuuslaitoksiin ja liikerakennuksiin – jännitemuuntajamme ovat korvaamattomia työkaluja energianhallinnassa ja järjestelmien suojauksessa. Niiden kyky ylläpitää tarkkuutta erilaisissa käyttöolosuhteissa tekee niistä parhaan vaihtoehdon keskijännitejärjestelmien insinööreille ja teknikoille.

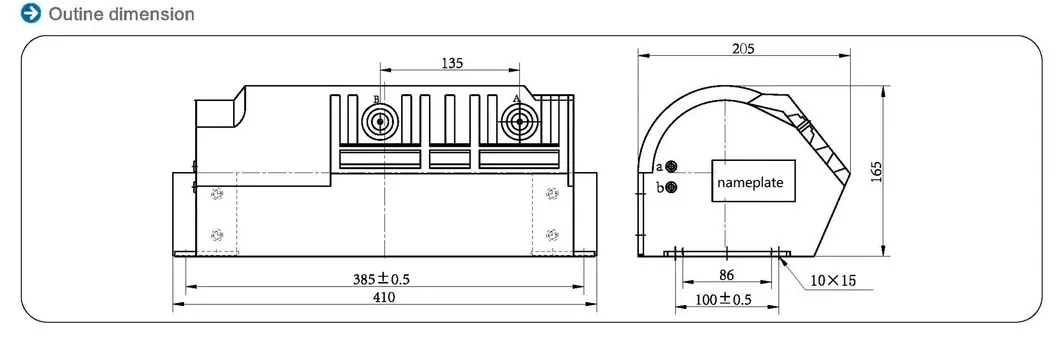

Erittely

Mikä on yksivaiheinen JDZ-epoksihartsivalumuuntaja?

JDZ:n yksivaiheinen epoksihartsivalumuuntaja on tarkkuusinstrumenttimuuntaja, joka on erityisesti suunniteltu jännitteen mittaamiseen ja suojaamiseen sähköjärjestelmissä. Tämä laite toimii sähkömagneettisen induktion periaatteella ja muuntaa korkeat ensiöjännitteet standardoiduiksi pieniksi toisiojännitteiksi, tyypillisesti 110V tai 100/√3V, jotka sopivat liitettäväksi mittauslaitteisiin, suojareleisiin ja ohjauslaitteisiin.

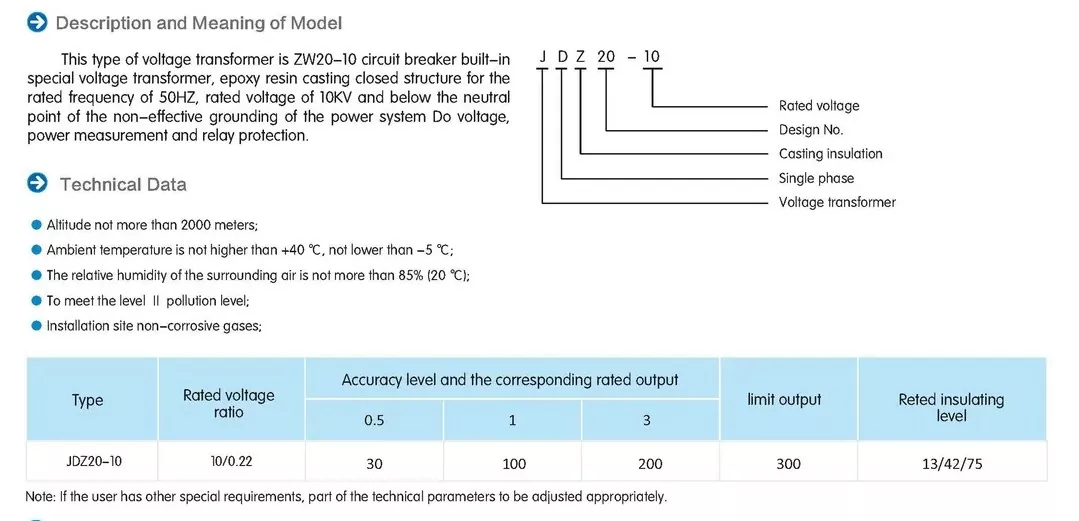

Muuntajan ydinrakenteessa on korkealaatuisia piiteräslaminaatioita, jotka on käämitty tarkoilla kuparikäämeillä, jotka kaikki on kapseloitu erityisesti valmistettuun epoksihartsiin. Tämä valuprosessi luo monoliittisen rakenteen, joka tarjoaa poikkeuksellisen dielektrisen lujuuden ja eliminoi ilmataskuja, jotka voivat johtaa osittaisiin purkauksiin. JDZ-merkintä viittaa sen yksivaiheiseen konfiguraatioon, jossa "J" tarkoittaa jännitemuuntajaa, "D" tarkoittaa yksivaiheista ja "Z" tarkoittaa epoksihartsivalutekniikkaa.

Keskeisiä käyttöominaisuuksia ovat määritelty tarkkuusluokka (yleensä 0,2, 0,5 tai 1,0), määritellyt lämpötehokkuusluokitukset ja kansainvälisten standardien, kuten IEC 60044-2, noudattaminen. Laite säilyttää lineaariset muunnossuhteet suunnitellulla jännitealueellaan varmistaen mittaustarkkuuden jopa järjestelmän vaihteluiden aikana. Sen suunnittelu sisältää esteet ja ryömintäetäisyyden optimoinnin estämään pinnan seurantaa, mikä on erityisen tärkeää kosteissa tai saastuneissa ympäristöissä.

JDZ:n yksivaiheinen epoksihartsivalettu jännitemuuntajakapselointi palvelee useita kriittisiä toimintoja: se tarjoaa mekaanisen suojan käämeille, luo kosteudenkestävän esteen ja jakaa sähköjännityksen tasaisesti koko rakenteeseen. Tämä johtaa muuntajaan, jolla on erinomainen oikosulkukestävyys ja kestävyys ympäristötekijöille verrattuna tavanomaisiin öljytäytteisiin tai kuivatyyppisiin malleihin.

Tärkeimmät ominaisuudet

Yksivaiheinen JDZ-epoksihartsivalumuuntaja sisältää useita erityispiirteitä, jotka erottavat sen perinteisistä jännitemuuntajista. Sen suunnittelu keskittyy luotettavuuteen, tarkkuuteen ja pitkäaikaiseen suorituskykyyn vaativissa sähköympäristöissä.

Epoksihartsikapselointijärjestelmä edustaa muuntajan merkittävintä teknologista edistystä. Tämä erityisesti muotoiltu yhdiste tarjoaa poikkeukselliset dielektriset ominaisuudet tyypillisellä dielektrisellä lujuudella yli 20 kV/mm. Valuprosessi varmistaa kaikkien aktiivisten komponenttien täydellisen upottamisen, mikä luo ontelottoman eristysjärjestelmän, joka estää osittaisen purkaustoiminnan jopa jatkuvassa käytössä nimellisjännitteellä. Hartsikoostumus sisältää UV-stabilisaattoreita ulkokäyttöön, mikä säilyttää eristyksen eheyden pitkäaikaisesta auringonvaloaltistuksesta huolimatta.

Mekaaninen kestävyys on toinen JDZ-suunnittelun tunnusmerkki. Epoksihartsi muodostaa jäykän, iskunkestävän kotelon, joka suojaa sisäosia tärinältä, mekaaniselta rasitukselta ja vahingossa tapahtuvilta iskuilta. Tämä rakenne eliminoi ulkoisten suojakoteloiden tarpeen monissa sovelluksissa, mikä vähentää asennuksen kokonaisjalanjälkeä. Materiaalille ominaiset palamista hidastavat ominaisuudet täyttävät tiukat paloturvallisuusvaatimukset ilman ylimääräisiä palonkestäviä pinnoitteita.

Sähköisiä suorituskykyominaisuuksia ovat alhaiset magneettihäviöt, jotka johtuvat korkealaatuisista raeorientoituneista piiteräsytimistä ja tarkkuuskäämitetyistä kuparikäämeistä. Muuntajalla on erinomaiset taajuusvasteen ominaisuudet ja se säilyttää tarkkuuden laajalla taajuusalueella 15 Hz - 100 Hz. Sen lämpösuorituskyky varmistaa vakaan toiminnan lämpötila-alueilla -40 °C - +70 °C, ja lämpötilakertoimet on kompensoitu huolellisesti suunnittelussa mittaustarkkuuden säilyttämiseksi.

Muuntajan päätesuunnittelussa on käytetty edistyneitä kenttäluokitustekniikoita käyttämällä upotettuja elektrodeja ja jännityksenpoistomuotoja sähkökentän jakautumisen hallintaan. Tämä estää koronapurkauksen korkeajännitepisteissä ja parantaa pitkän aikavälin luotettavuutta. Kaikki jännitteiset osat pysyvät täysin kapseloituina, mikä eliminoi paljaat suurjänniteliitännät ja parantaa merkittävästi käyttöturvallisuutta.

Sovellukset

JDZ:n yksivaiheinen epoksihartsivalumuuntaja löytää laajan sovelluksen useilla sähköteollisuuden aloilla monipuolisten suorituskykyominaisuuksiensa ja vankan rakenteensa ansiosta.

Sähköntuotantolaitoksissa nämä muuntajat palvelevat kriittisiä rooleja generaattorin tehon mittauksessa, verkon synkronoinnissa ja suojajärjestelmissä. Ne tarjoavat tarkkoja jännitesignaaleja turbiinin ohjausjärjestelmille, herätelaitteistoille ja tehokertoimen korjauslaitteille. Niiden kompakti rakenne mahdollistaa asennuksen rajallisiin kojeistoosastoihin lähellä generaattoreita tai nostomuuntajia.

Siirto- ja jakeluverkot käyttävät JDZ-muuntajia tulojen mittaamiseen sähköasemilla, johtojen valvontapisteissä ja hajautetun tuotannon liitäntäpisteissä. Ne mahdollistavat tarkan jännitteen mittauksen SCADA-järjestelmille, vianilmaisualgoritmeille ja automaattisille jännitteensäätölaitteille. Epoksihartsirakenne osoittautuu erityisen arvokkaaksi maanalaisissa jakelujärjestelmissä, joissa kosteudenkestävyys on ensiarvoisen tärkeää.

Teollisuuslaitokset käyttävät näitä muuntajia prosessinohjausjärjestelmiin, sähkönlaadun valvontaan ja laitteiden suojaukseen. Raskas teollisuus, kuten terästehtaat, alumiinisulatat ja kemiantehtaat, hyötyvät JDZ:n tärinänkestävyydestä ja johtavista pölyympäristöistä. Muuntajat integroituvat saumattomasti kondensaattoripankkien kanssa tehokertoimen korjausta varten ja harmonisten suodatinpankkien kanssa tehonlaadun parantamiseksi.

Liikerakennusten sähköjärjestelmissä on JDZ-muuntajat pääpalvelun mittaukseen, vuokralaisen alimittaukseen ja hätäsähköjärjestelmän valvontaan. Paloa hidastavien ominaisuuksiensa ansiosta ne soveltuvat asennettavaksi sähkötiloihin ilman ylimääräisiä palosuojatoimenpiteitä. Palvelinkeskukset arvostavat erityisesti niiden tarkkuutta ja luotettavuutta virrankulutuksen valvonnassa ja UPS-järjestelmän ohjauksessa.

Uusiutuvan energian laitokset, mukaan lukien aurinko- ja tuulivoimalaitokset, käyttävät näitä muuntajia verkkojen yhteenliittämisen mittaukseen ja suojaukseen. Niiden laaja lämpötilansietokyky soveltuu ulkoasennukseen vaihteleviin ilmasto-olosuhteisiin, kun taas niiden suolasumun kestävyys tekee niistä sopivia rannikkotuulipuistosovelluksiin.

Epoksihartsin käytön edut jännitemuuntajissa

Epoksihartsin käyttö JDZ:n yksivaiheisissa jännitemuuntajissa tarjoaa lukuisia teknisiä ja toiminnallisia etuja perinteisiin eristysmenetelmiin verrattuna, mikä tekee siitä parhaan vaihtoehdon nykyaikaisissa sähkösovelluksissa.

Epoksihartsin erinomaiset dielektriset ominaisuudet tarjoavat poikkeuksellisen eristyskyvyn, ja dielektrinen lujuus on tyypillisesti 5-10 kertaa suurempi kuin tavanomaisten eristysmateriaalien. Tämä mahdollistaa kompaktimman muuntajarakenteen tinkimättä sähköisistä välysvaatimuksista. Valuhartsin homogeeninen luonne eliminoi rajapinnat eri eristysmateriaalien välillä, mikä estää dielektrisiä heikkouksia, jotka voivat johtaa ennenaikaiseen vikaan.

Epoksihartsin kosteudenkestävyys on merkittävä parannus paperiöljy- tai lakattuihin eristysjärjestelmiin verrattuna. Toisin kuin selluloosapohjaiset materiaalit, jotka imevät kosteutta ajan myötä, epoksi muodostaa läpäisemättömän esteen, joka säilyttää tasaisen eristysvastuksen muuntajan koko käyttöiän ajan. Tämä ominaisuus osoittautuu korvaamattomaksi kosteissa ympäristöissä tai sovelluksissa, joissa esiintyy ajoittain kondensoitumista.

Mekaaninen stabiilius on toinen keskeinen etu, sillä kovettunut hartsi muodostaa jäykän matriisin, joka immobilisoi kaikki sisäiset komponentit. Tämä estää käämien liikkeen oikosulkutapahtumien aikana, mikä on yleinen vikatila perinteisissä malleissa. Kapselointi suojaa myös pölyltä, kemikaaleilta ja syövyttäviltä ympäristöiltä, ​​jotka voivat heikentää muita eristysjärjestelmiä.

Lämmönsuorituskyvyn etuja ovat parempi lämmönpoisto verrattuna öljytäytteisiin yksiköihin ja ylivoimainen lämpökiertotoleranssi verrattuna kuivatyyppisiin malleihin. Epoksihartsin lämpölaajenemiskerroin voidaan suunnitella vastaamaan upotettujen johtimien lämpölaajenemiskerrointa, mikä minimoi lämpörasituksen kuormituksen vaihteluiden aikana. Tämä johtaa sähköisten parametrien parantuneeseen pitkäaikaiseen stabiilisuuteen.

Ylläpidon näkökulmasta yksivaiheinen JDZ-epoksihartsivalumuuntaja ei vaadi käytännöllisesti katsoen rutiinihuoltoa, joten säännöllisiä öljytestejä, kuivaustoimenpiteitä tai eristysresistanssimittauksia ei tarvita. Tiivistetty rakenne estää kontaminaatioiden pääsyn ja säilyttää tasaiset suorituskykyominaisuudet vuosikymmenien ajan.

Ympäristöhyötyjä ovat syttyvän eristävän öljyn puuttuminen, palovaaran vähentäminen ja mahdollisten maaperän saastumisriskien eliminointi. Nykyaikaiset epoksikoostumukset täyttävät haihtuvia orgaanisia yhdisteitä ja vaarallisia aineita koskevat tiukat ympäristömääräykset.
