GW9 ulkokäyttöinen korkeajännitekatkaisin

Ceho on valmistaja ja toimittaja, joka on erikoistunut GW9 Outdoor High Voltage -eristyskytkimien toimittamiseen. GW9-sarjan kytkimet soveltuvat ulkokäyttöön korkeajännitteisille sähkölaitteille, joiden kolmivaiheinen AC 50Hz nimellisjännitteet ovat 0kV/15kV/20kV. Niitä käytetään suurjännitesiirtolinjojen sähköiseen eristämiseen kuormittamattoman siirron aikana, suurjännitekiskojen huoltoon, katkaisimiin ja muihin sähkölaitteisiin sekä jännitteisten suurjännitelinjojen sähköiseen eristämiseen. Tuotteemme voidaan jakaa pieniin kondensaattori- ja induktiivisiin virranerotuspiireihin. Sen rakenne on yksinkertainen ja kohtuullinen, ja siinä käytetään kupari-alumiinitarvikkeita, ruostumattomasta teräksestä valmistettua tiivistettyä koteloa ja kuumasinkittyä pohjaa, jotka tarjoavat erinomaisen paineen- ja korroosionkestävyyden sekä luotettavan suorituskyvyn. Kevyt ja helppo asentaa, ei vaadi säännöllistä puhdistusta tai huoltoa, se soveltuu 10-20kV jakelulinjojen erilaisiin osiin ja haaroihin kaupunki- ja maaseudulla sekä huoltoosille, joissa on selvästi näkyvät erotuskohdat. Edullinen GW9 Outdoor High Voltage Isolating Switch on kätevä ulkokäyttöinen korkeajännitesähkölaite.

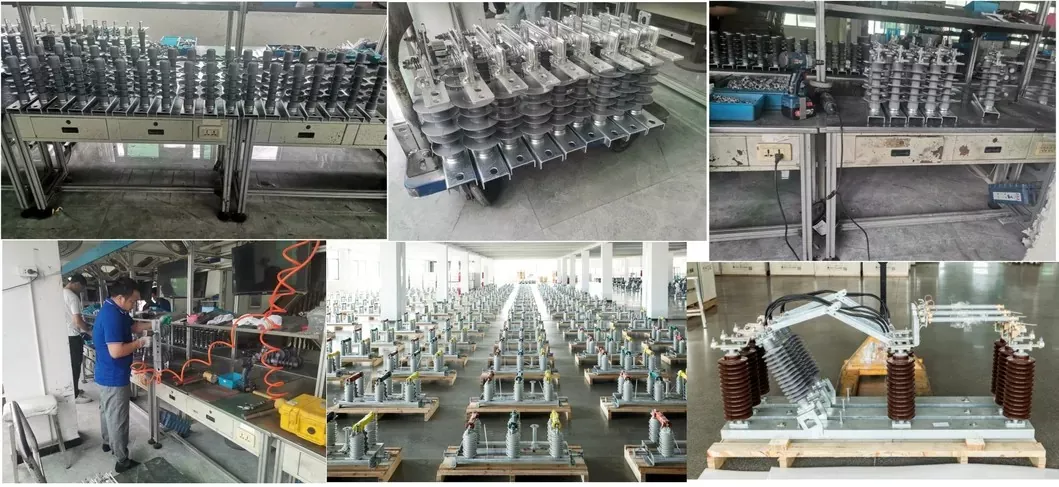

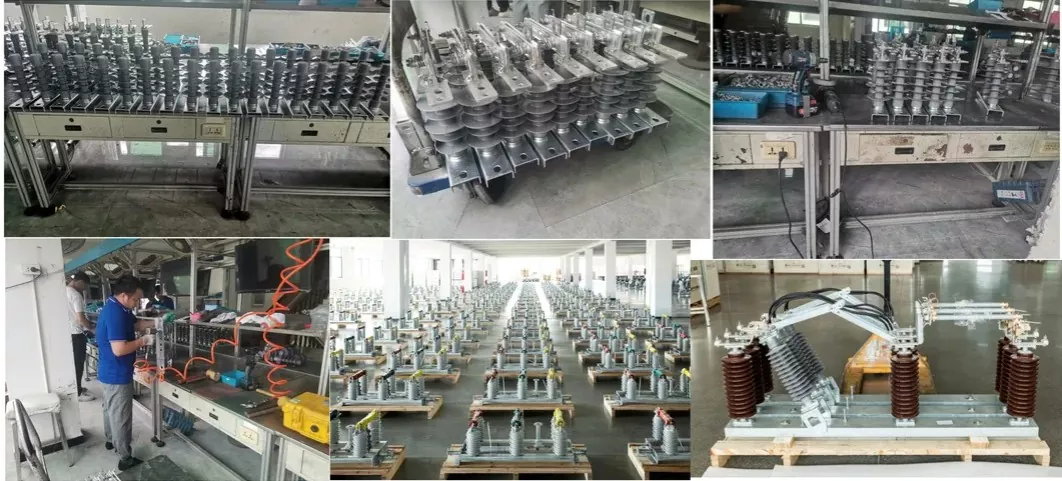

Tehtaamme

(H)GW9-12-sarjan ulkokäyttöisiä korkeajännitteisiä AC-yksivaiheisia erotinta/erotuskytkintä (jäljempänä "erotin/erotuskytkin") käytetään 10 kV:n jännitteellisten ja kuormittamattomien linjojen kytkemiseen sekä kunnostettujen suurjänniteväylien, katkaisijoiden ja muiden sähkölaitteiden sähköiseen eristämiseen jännitteisistä suurjännitelinjoista.

Erottimet/eristyskytkin on GB/T 1985-2014 jännitteen ja virran erotuskytkimien ja maadoituskytkimien, DL/T 486-2010 High Voltage AC -erotuskytkimien ja maadoituskytkimien teknisten standardien mukainen.

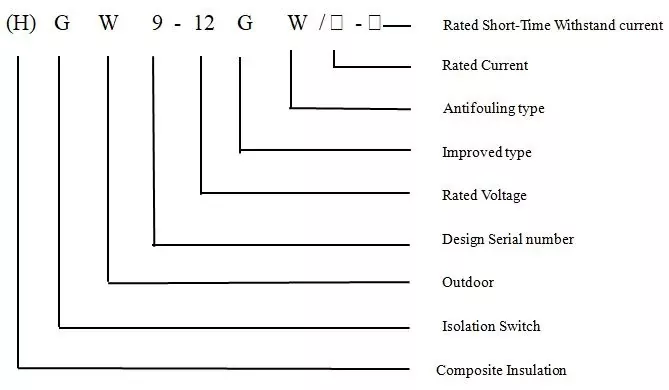

MALLI JA MERKITYS

Käyttöympäristön olosuhteet

1. Korkeus: Enintään 1000 metriä. Jos korkeus on yli 1000 metriä, nimellislämmöneristystasoa tulee säätää vastaavasti.

2. Ympäristön lämpötila: Yläraja +45℃, alaraja -40℃, kuumimman kuukauden keskilämpötila 30℃, suurin päivälämpötilaero 25K.

3. Auringon säteilyn intensiteetti (ulkona): 0,1 W/cm²

4. Tuulen nopeus/tuulenpaine (ulkona): 0,5 m/s / 700Pa

5. Saastumisaste: Luokka E

6. Jään paksuus: Enintään 20 mm

7. Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus enintään 95 %, kuukausittainen keskimääräinen suhteellinen kosteus enintään 80 %

8. Seisminen suorituskyky: vaakasuuntainen kiihtyvyys 0,3 m/2, pystysuuntainen kiihtyvyys 0,15 m/s²

9. Turvallisuustekijä: Siniresonanssin kolmijaksoinen aalto, turvakerroin suurempi kuin 1,67.

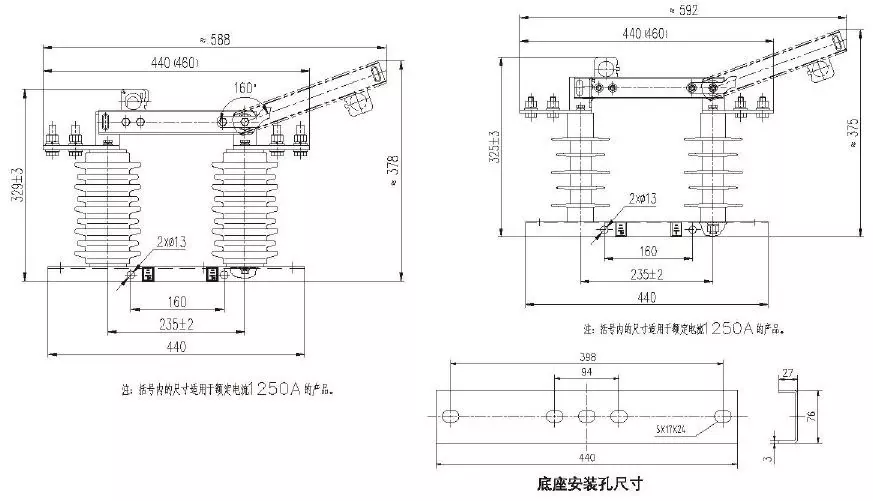

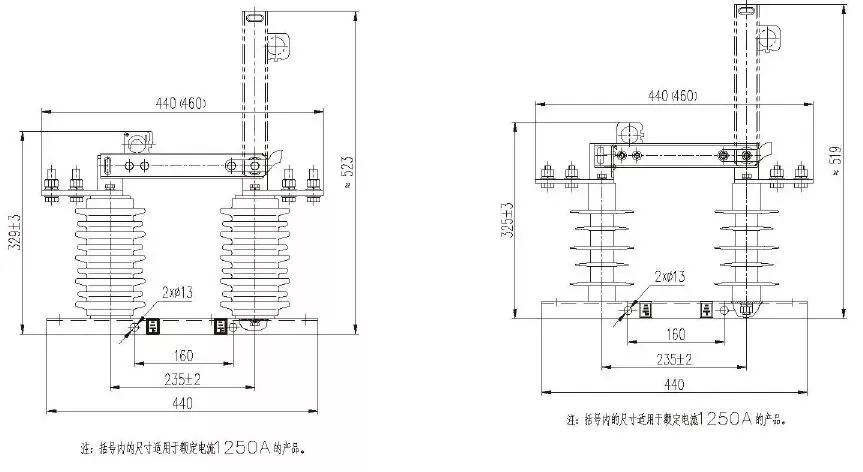

YLEISTÄ JA ASENNUSMITTA

Tekniset tiedot

Tärkeimmät edut

1. Merkittävästi parantunut tuotteen rakenne ja korroosionkestävyys. Suljettuna johtavalla levyllä on itselukittuva toiminto. Avaa lukitus automaattisesti vetämällä lukituskoukkua. Pohja on varustettu johtavalla jousella ja jousisuojuksella; itselukittuva laite sisältää lukituslevyn, lukituskoukun ja lukituskoukun jousen. Kaikki vakioosat on valmistettu ei-magneettisesta ruostumattomasta teräksestä SUS304, jossa on kirkas pinta ja erinomainen korroosionkestävyys.

2. Johtavassa levyssä ei ole pysäytyslukkoa; suurin kiertoaukkokulma on vähintään 160 astetta, ja johtavassa levyssä ei ole ruostumattomasta teräksestä valmistettuja pidikkeitä. Passivointi-, niittaus- ja erittäin elastisia asennusprosesseja käytetään koskettimen puristusvoiman ylläpitämiseen.

3. GW9 Outdoor High Voltage Isolating Switchin pääpiirikomponentit käyttävät T2 punaista kuparia. Kiinteät koskettimet ja liittimet on valettu kiinteästi, mikä ratkaisee täysin kiinteiden koskettimien ja liittimien aikaisemmasta hitsauksesta aiheutuneet kosketusongelmat.

4. Kaikki pääpiirin johtavat komponentit on hopeoitu ja niiden paksuus on vähintään 20 mm, ja ne läpikäyvät tiiviin hapettumisenestokäsittelyn. Pintapinnoite on kirkas ja kestävä, sillä on vahva hapettumiskestävyys, erinomainen johtavuus ja 80 mmΩ piirivastus.

5. Johdinliittimissä on kaksoisreikäinen rakenne, joka on valmistettu kovasta kupariseoksesta ja jonka ulkopinta on hopeoitu.

6. Tämä kytkin käyttää ulkoista painekosketinjousta, jolloin johtavat koskettimet ovat kosketuksissa "kiinteän kaaren" rakenteeseen, mikä tarjoaa erittäin tasaisen paineen ja itsepuhdistuvan toiminnon. Kosketuspaine pysyy vakiona pitkän ajan, mikä varmistaa tuotteen turvallisuuden ja luotettavuuden pitkän matkan käytön aikana.

7. Eristin on valmistettu erittäin lujasta keraamisesta tai silikonikumikomposiittimateriaalista, ja se on suunniteltu siten, että sen ryömintäetäisyys on suuri, se täyttää luokan E saastumisenestovaatimukset ja sillä on hyvät saastumisenesto-ominaisuudet ja pitkän matkan toimintaominaisuudet.

8. Vähimmäisetäisyys GW9 Outdoor High Voltage Isolating Switchin liikkuvista osista maahan on yli 200 mm ja taukojen välinen etäisyys on yli 230 mm, joten se soveltuu korkeille alueille.
