Mikä on laatikkotyyppinen ala-asema?

Mitä mmA Laatikkotyyppinen ala-asema?

A Laatikkotyyppinen ala-asematunnetaan myös nimellä a esivalmistettutai kompakti sähköasema,  on tehtaalla koottu, suljettu yksikkö, joka yhdistää kaikki perinteisen sähköaseman olennaiset komponentit yhteen, säänkestävään metallikoteloon. Se on suunniteltu keskijännitteestä (MV) pienjännitteeseen (LV) tehon muuntamiseen ja jakeluun.

Ajattele sitä "plug and play" -voimanjakeluasemana, joka korvaa suuret tiili-ja laasti sähköasemarakennukset.

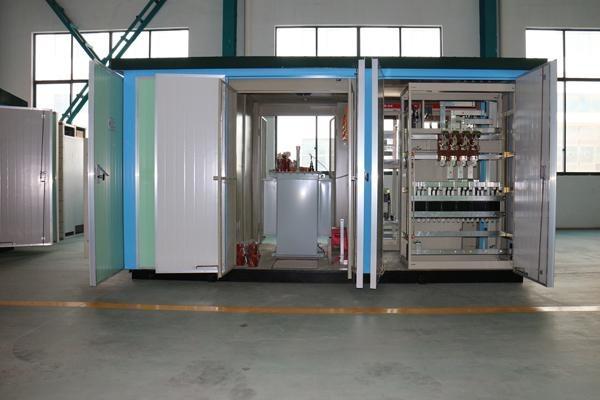

Komponentit alaatikkotyyppinen sähköasema

A laatikkotyyppinen sähköasema on suunniteltu kolmella pääosastolla: suurjännitekojeisto, muuntaja ja pienjännitejakelulaitteet. Jokaisella osastolla on tärkeä rooli tehokkaan virran muuntamisen ja jakelun varmistamisessa.

Korkeajännitekytkinlaitteet

Tyypillisesti toimii 10 kV tai 35 kV nimellisjännitteellä.

Sisältää kotimaassa valmistettuja tai maahantuotuja rengaspääyksiköitä ja tyhjiökatkaisijoita.

Varustettu virtaa rajoittavilla sulakkeilla turvallisuuden parantamiseksi.

Muuntajat

Saatavana sekä öljy- että kuivatyyppisinä kokoonpanoina.

Pystyy vastaanottamaan muuntajia 1600 kVA asti.

Sisältää eristävästä tai metallista valmistettu suojakotelo.

Pienjännitejakelulaitteet

Sisältää tehonjakopaneelit, valaistuspaneelit, mittauspaneelit ja loistehon kompensointipaneelit.

Varustettu automaattisilla lämpötilan ja kondenssiveden säätöjärjestelmillä.

Auttaa saavuttamaan tehokkaan virrankulutuksen käyttäjäpäähän.

Konttityyppisten ala-asemien ominaisuudet

(1) Edistynyt tekniikka, turvallinen ja luotettava; (2) korkea automaatioaste; (3) Tehdasesivalmistus; (4) joustavat konfigurointivaihtoehdot; (5) Kustannustehokas ja nopeat tulokset; (6) Pieni jalanjälki; (7) Esteettisesti miellyttävä muotoilu, joka sulautuu hyvin ympäristöön.

Laatikkotyyppisten sähköasemien luokitus

1) Modulaarinen tyyppi. Korkea- ja pienjännitekojeistot ja muuntaja on sijoitettu metallikoteloon, jossa korkea- ja pienjännitejakelulaitteistoon on varattu toimintakäytävä. Tämän tyyppiset konttityyppiset sähköasemat ovat kooltaan suhteellisen suuria ja niitä käytetään nykyään harvoin.

(2) Integroidun yksikön tyyppi. Sen sijaan, että käytettäisiin olemassa olevia kokonaisia ​​laitteita, korkea- ja pienjänniteohjaus- ja suojalaitteet asennetaan suoraan kotelon sisään muodostamaan yksi yksikkö. Huoltovapaaa käyttöä varten suunnitelluista koteloista puuttuu käyttökäytävä ja ne ovat kompakteja. ne tunnetaan myös eurooppalaisina tai vakiotyyppisinä laatikkotyyppisinä sähköasemina.

(3) Integroitu tyyppi. Tämä rakenne yksinkertaistaa suurjännitteen ohjaus- ja suojalaitteita koteloimalla sekä korkea- että pienjännitejakelulaitteet ja muuntajan päärungon yhdessä muuntajan öljysäiliöön muodostaen yhden yksikön. Se on vielä kompaktimpi, ja sen tilavuus on verrattavissa saman kapasiteetin öljyllä upotetun muuntajan tilavuuteen – noin kolmannes eurooppalaisen laatikkotyyppisen sähköaseman koosta. Se tunnetaan myös amerikkalaistyylisenä laatikkotyyppisenä sähköasemana tai kompaktityyppisenä laatikkotyyppisenä sähköasemana.

Tyypit ja mallitlaatikkotyyppinen sähköasemas

laatikkotyyppinen sähköasemas ovat saatavilla useissa malleissa ja kokoonpanoissa erilaisiin käyttötarpeisiin. Jokainen malli on huolellisesti suunniteltu tarjoamaan erityisiä etuja ja vastaamaan käyttäjien ainutlaatuisiin vaatimuksiin.

Yleiset mallit

Korkeajännitteiset kytkinlaitteet

Kuivatyyppiset muuntajakaappimallit

Pienjännitekojeistomallit

Globaalit standardimallit

Eurooppalainen tyyli: Suurempi koko keskitetyillä komponenteilla.

Amerikkalainen tyyli: Tarjoaa paremman jäähdytystehon, mutta on kooltaan suurempi.

Integroitu: Pienempi jalanjälki, mutta tarjoaa amerikkalaisen tyylin kaltaisia ​​etuja.

Käyttö- ja huolto-ohjeet

Tehokkaat käyttö- ja huoltostrategiat ovat eliniän ja luotettavuuden kannalta kriittisiälaatikkotyyppinen sähköasemas. Säännölliset tarkastukset ja huoltotoimet estävät odottamattomat viat ja varmistavat katkeamattoman virransyötön.

Toiminnan perusvaatimukset

Asenna korotetulle alustalle veden pääsyn estämiseksi.

Varmista luotettava yhteys maadoitusverkkoon turvallisuuden varmistamiseksi.

Pidä sähköasemaa ympäröivä alue puhtaana ja puhtaana roskista.

Säännölliset tarkastukset ja huollot

Tarkasta säännöllisesti korkeajännitelaitteet ja muuntajat.

Suorita eristystestit varmistaaksesi turvallisen toiminnan.

Huolla jäähdytysjärjestelmä ylikuumenemisen estämiseksi.

Haasteita ja pohdintoja

Vaikkalaatikkotyyppinen sähköasemaSillä on lukuisia etuja, mutta on myös haasteita, jotka vaativat huolellista harkintaa. Nämä haasteet kattavat useita näkökohtia, mukaan lukien ympäristövaikutukset ja toimintarajoitukset.

Ympäristö- ja turvallisuusnäkökohdat

Ylikuumenemisen vaara ja riittävän ilmanvaihdon tarve.

Mahdolliset ympäristövaikutukset materiaalien väärästä hävittämisestä.

Turvatoimenpiteet luvattoman käytön estämiseksi.

Toimintarajoitukset

Tiettyjen muuntajamallien kapasiteettirajoitukset.

Jatkuvan huollon tarve käyttöongelmien välttämiseksi.

Haasteita, jotka liittyvät integrointiin olemassa oleviin järjestelmiin.

Johtopäätös

Kotelotyyppinen sähköasema on tehtaalla koottu suljettu metalliyksikkö MV-LV-tehon muuntamiseen ja jakeluun, joka integroi ydinkomponentit (korkeajännitekojeistot, muuntajat, pienjännitelaitteet) "plug-and-play" -vaihtoehtona perinteisille sähköasemille.

Siinä on edistynyt tekniikka, joustava kokoonpano, pieni koko ja kustannustehokkuus, kolme päätyyppiä (modulaarinen, eurooppalainen, amerikkalaistyylinen) ja erilaisia ​​malleja erilaisiin tarpeisiin. Oikea käyttö ja huolto ovat välttämättömiä ylikuumenemisen ja integrointiongelmien kaltaisten haasteiden ratkaisemiseksi.

CEHO Electric loistaa keskeisellä etuna joustavalla räätälöinnillä ja tarjoaa räätälöityjä ratkaisuja (jännite, kapasiteetti, sovellusskenaariot), jotka kattavat kaikki vakiomallit. Se käyttää korkealaatuisia ydinkomponentteja ja tiukasti ohjattuja muuntajia vakautta varten sekä älykästä pienjänniteohjausta. Standardoidun esivalmistuksen, käyttäjäystävällisen huollon ja ammattimaisen huoltopalvelun ansiosta se tarjoaa tehokkaita, turvallisia ja kustannustehokkaita tehoratkaisuja.

Jos sinulla on aiheeseen liittyviä tarpeita, käy verkkosivuillamme saadaksesi lisätietoja tai ota suoraan yhteyttä ammattitaitoiseen tiimiimme. Muista valitaCEHO tarkoittaa luotettavuuden ja innovaation valitsemista!

Laatikkotyyppinen ala-asema(esivalmistettu/kompakti ala-asema) UKKS

Perustiedot

Q1: Mikä on laatikkotyyppinen sähköasema?

V: Kotelotyyppinen sähköasema, jota kutsutaan myös esivalmistetuksi tai kompaktiksi sähköasemaksi, on tehtaalla koottu, suljettu yksikkö, joka yhdistää kaikki perinteisen sähköaseman olennaiset komponentit yhteen säänkestävään metallikoteloon. Sitä käytetään keskijännitteisen (MV) pienjännitteen (LV) tehon muuntamiseen ja jakeluun, ja se toimii "plug and play" -vaihtoehtona suurille tiili-ja laasti sähköasemarakennuksille.

Q2: Mitkä ovat laatikkotyyppisen sähköaseman pääkomponentit?

V: Se koostuu kolmesta pääosastosta, joista jokaisella on kriittinen rooli virran muuntamisessa ja jakelussa:

Suurjännitekojeistot: Toimii yleensä 10 kV tai 35 kV jännitteellä, varustettu rengaspääyksiköillä, tyhjökatkaisimilla ja virtaa rajoittavilla sulakkeilla.

Muuntajat: Saatavana öljy- ja kuivatyyppisinä kokoonpanoina, jopa 1600 kVA, suojaavalla eristävällä tai metallikotelolla.

Pienjännitejakelulaitteet: Sisältää virranjakelupaneelit, valaistuspaneelit, mittauspaneelit, loistehon kompensointipaneelit ja automaattiset lämpötilan/kondensoinnin ohjausjärjestelmät.

Ominaisuudet

Q3: Mitkä ovat laatikkotyyppisten sähköasemien tärkeimmät ominaisuudet?

V: Pääominaisuudet ovat: (1) Edistynyt tekniikka, turvallinen ja luotettava; (2) korkea automaatioaste; (3) Tehdasesivalmistus; (4) joustavat konfigurointivaihtoehdot; (5) Kustannustehokas ja nopeat tulokset; (6) Pieni jalanjälki; (7) Esteettisesti miellyttävä muotoilu, joka sulautuu ympäristöön.

Luokittelu ja mallit

Q4: Mitkä ovat laatikkotyyppisten sähköasemien pääluokitukset?

V: On kolme päätyyppiä:

Modulaarinen tyyppi: Korkea- ja pienjännitekojeistot ja muuntajat ovat metallikotelossa, jossa on käyttökäytävä; suhteellisen suuri ja nykyään harvoin käytetty.

Integroitu yksikkötyyppi: Korkea- ja pienjänniteohjaus-/suojalaitteet asennetaan suoraan koteloon (ei käyttökäytävää), huoltovapaa, kompakti; kutsutaan myös eurooppalaiseksi tai standardityypiksi.

Integroitu tyyppi: Korkea- ja pienjännitejakelulaitteet ja muuntajan päärunko sijaitsevat muuntajan öljysäiliössä, kompaktimpi (noin 1/3 eurooppalaisen mallin koosta); kutsutaan myös amerikkalaistyyliseksi tai kompaktiksi.

Q5: Mitä malleja laatikkotyyppisistä sähköasemista on saatavilla?

V: Eri tarpeisiin on olemassa useita malleja, mukaan lukien: suurjännitekojeistomallit, kuivatyyppiset muuntajakaappimallit, pienjännitekojeistomallit, maailmanlaajuiset standardimallit (eurooppalainen tyyli: suurempi keskitetyillä komponenteilla; amerikkalainen: parempi jäähdytys, mutta suurempi; integroitu: pienempi jalanjälki amerikkalaistyylisillä eduilla).

Käyttö ja huolto

Q6: Mitkä ovat laatikkotyyppisten sähköasemien peruskäyttövaatimukset?

V: Perusvaatimukset ovat: (1) Asenna korotetulle alustalle veden pääsyn estämiseksi; (2) Varmista luotettava yhteys maadoitusverkkoon turvallisuuden vuoksi; (3) Pidä sähköasemaa ympäröivä alue puhtaana ja puhtaana roskista.

Q7: Mitä säännöllisiä tarkastuksia ja huoltoa tarvitaan laatikkotyyppisille sähköasemille?

V: Säännöllinen huolto sisältää: (1) suurjännitelaitteiden ja muuntajien tarkastuksen; (2) eristystestien suorittaminen turvallisen toiminnan varmistamiseksi; (3) Jäähdytysjärjestelmän ylläpito ylikuumenemisen estämiseksi.

Haasteet ja huomioita

Q8: Mitä ympäristö- ja turvallisuusnäkökohtia tulisi ottaa huomioon laatikkotyyppisissä sähköasemissa?

V: Tärkeimmät näkökohdat ovat: (1) Ylikuumenemisvaara, joka edellyttää riittävää ilmanvaihtoa; (2) materiaalin väärästä hävittämisestä aiheutuvat mahdolliset ympäristövaikutukset; (3) Turvatoimenpiteet luvattoman pääsyn estämiseksi.

Q9: Mitä toimintarajoituksia laatikkotyyppisillä sähköasemilla on?

V: Tärkeimmät rajoitukset ovat: (1) Tiettyjen muuntajamallien kapasiteettirajoitukset; (2) Jatkuvan huollon tarve toimintaongelmien välttämiseksi; (3) Haasteet integroinnissa olemassa oleviin järjestelmiin.
