Mikä on laatikkotyyppisten sähköasemien tekninen analyysi Euroopassa, Yhdysvalloissa ja Kiinassa?

Sähköinsinöörien näkökulmasta eurooppalaiset, amerikkalaiset ja kiinalaiset (kiinalaistyyliset) konttisähköasemat edustavat kolmea erillistä teknistä lähestymistapaa, jotka perustuvat erilaisiin verkkostandardeihin, maantieteellisiin ympäristöihin ja markkinoiden vaatimuksiin. Keskeiset erot ovat neljässä keskeisessä ulottuvuudessa: rakenteellinen integrointi, suojauskonfiguraatiot, lämmönhallintasuunnittelu ja standardointijärjestelmät. Nämä erot johtavat erilaisiin sovellusskenaarioihin ja kehityskulkuihin.

Amerikkalaistyyliset sähköasemat asettavat etusijalle kompaktisuuden ja kustannustehokkuuden laajan käyttöönoton mahdollistamiseksi; Eurooppalaiset sähköasemat puolestaan ​​korostavat edistynyttä ympäristötehokkuutta ja esteettisesti miellyttävää integroitua suunnittelua; kun taas kiinalaiset sähköasemat käyttävät usein pragmaattisia hybridiratkaisuja, jotka tasapainottavat näiden kahden väliset erot integroinnin, kustannusten ja suunnittelun suhteen. Nämä erot vaikuttavat syvästi mittakaavaan, rakenteelliseen koostumukseen, sisäiseen suunnitteluun, keskeisten laitteiden kokoonpanoon, turvaominaisuuksiin, asennus- ja huoltomenetelmiin ja viime kädessä sähköasemien soveltuvuuteen tiettyihin sovelluksiin.

Seuraavassa on syvällinen analyysi kolmesta näkökulmasta: tekniset yksityiskohdat, sovellusskenaariot ja tulevaisuuden trendit.

I. Kolmen päätyypin teknisten perustietojen syvällinen vertailuLaatikkotyyppi Sähköasemat

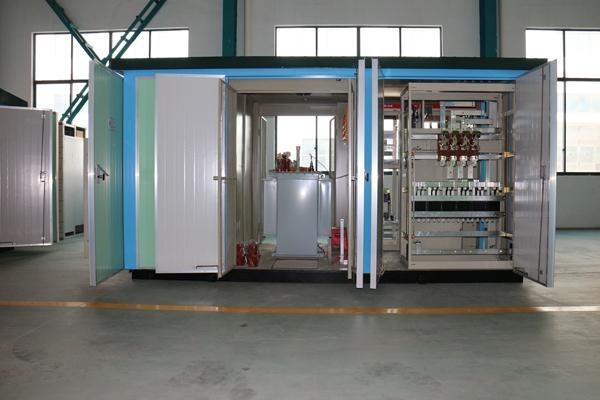

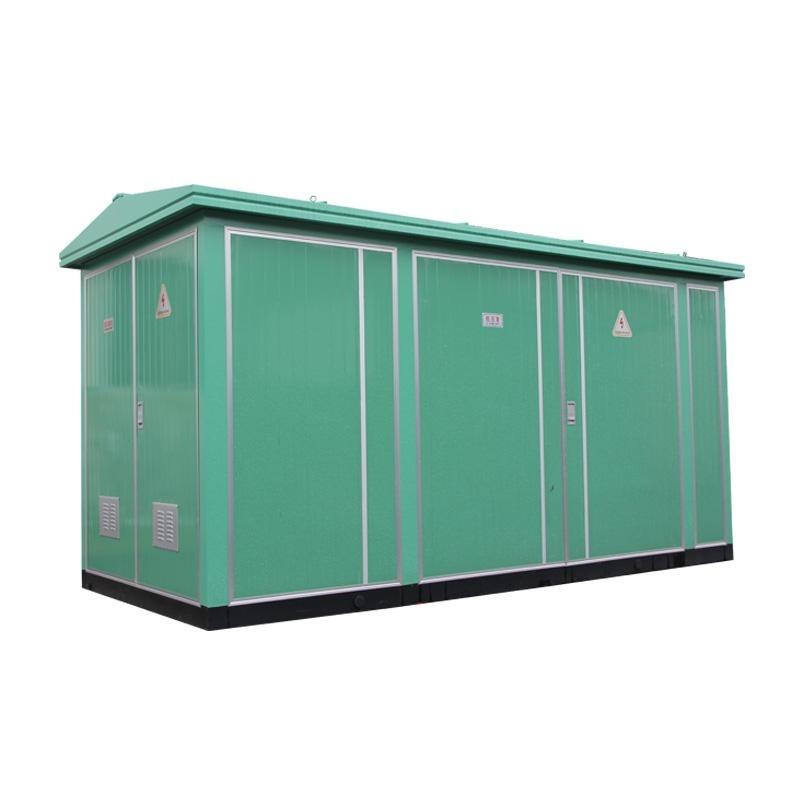

1. EurooppalainenLaatikkotyyppi Sähköasemat (eurooppalaiseen tyyliinLaatikkotyyppi Sähköasemat, EU/IEC-standardit)

Ydinmääritelmä: IEC 62271-202- ja IEC 61330 -standardien mukaiset ala-asemat sisältävät itsenäisen kolmiosastoisen moduulirakenteen ja edustavat maailmanlaajuisesti hallitsevaa muotoa.Laatikkotyyppi Sähköasemat.”

(1) Rakenne ja asettelu

· Kolme täysin erillistä osastoa: Korkeajänniteosasto, muuntajaosasto ja pienjänniteosasto on täysin erotettu metalliseinillä muodostaen "目" tai "品” muodon asettelu.

· Kotelo ja suojaus: Kaksikerroksiset teräslevyt polyuretaanieristekerroksella; suojausluokka IP54–IP55; vahva pölytiivis, vedenpitävä ja kondensaation estokyky.

· Perustusvaatimukset: Vaatii vakiokaapelikaivan, itsenäisen perustuksen ja varatun huoltokäytävän (≥800 mm).

(2) Ydinkomponentin kokoonpano

· Korkeajännitepuoli: Vakiokokoonpano sisältää SF6-rengaspääyksiköt tai ilmaeristetyt kytkinlaitteet, jotka on integroitu kuorman katkaisikytkimiin, eristyskytkimiin, maadoituskytkimiin ja ylijännitesuojaimiin, joissa on viisi estävää lukitusta.

· Muuntaja: Pääasiassa SCB-sarjan kuivatyyppiset muuntajat (epoksihartsivalettu), joiden kapasiteetti vaihtelee 50 kVA - 2500 kVA; pakotettu ilmajäähdytys (lämpötilan säätö + aksiaalipuhaltimet).

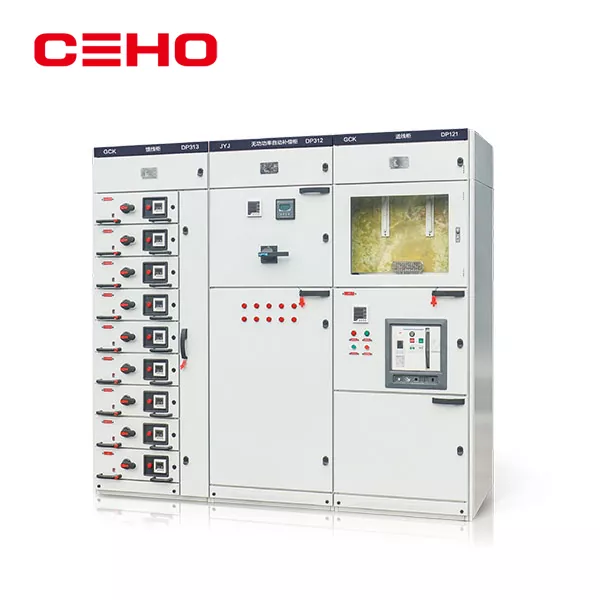

· Pienjännitepuoli: ulosvedettävät kytkinlaitteet, mukaan lukien runkokatkaisijat, älykäs kondensaattorikompensointi, älykkäät mittarit ja ylijännitesuojamoduulit, jotka tarjoavat poikkeuksellisen skaalautuvuuden.

· Suojausjärjestelmä: Korkeajännitepuolella on valinnainen "kuormakytkin + sulake" tai katkaisijasuoja (ylivirta-, hetkellinen, ylikuormitus- ja maasulkusuoja); Pienjännitepuolella on kattava jakelusuojaus.

(3) Tärkeimmät tekniset ominaisuudet

· Turvallisuus: Erilliset osastot, joissa on vahva kaarivian eristyskyky (sisäinen valokaaren kestoluokitus 20kA/0,5s).

· Ylläpidettävyys: Jokainen yksikkö voidaan katkaista itsenäisesti huoltoa varten; pienjännitepuolen huolto voidaan suorittaa ilman sähkökatkoksia.

· Häviöt ja energiatehokkuus: Kuivatyyppiset muuntajat ovat palonkestäviä, vuotamattomia ja hiljaisia, mutta niiden tyhjäkäyntihäviöt ovat hieman korkeammat kuin öljytäytteisten muuntajien.

· Koko: Suurin tilavuus samalla kapasiteetilla, noin 1,5-3 kertaa amerikkalaistyyliset yksiköt.

2. AmerikkalaistyylinenLaatikkotyyppi Ala-asema (amerikkalaiseen tyyliinLaatikkotyyppi Ala-asema, IEEE/ANSI-standardit)

Ydinmääritelmä: IEEE C57.12.25- ja ANSI C84.1 -standardien mukainen; Siinä on erittäin integroitu, yhteinen kotelorakenne, joka tunnetaan myös nimellä "kombinoitu muuntaja (ZGS)."

(1) Rakenne ja asettelu

· Integroitu yhteinen säiliö: Ei erillistä suurjänniteosastoa; suurjännitekuormakytkin, sulakkeet, käämikytkin ja muuntajan ydin upotetaan kaikki samaan öljysäiliöön.

· Öljytön rakenne: Siinä on täysin tiivis "öljy + ilmaväli" -rakenne, jossa säiliö ja jäähdytin ovat suoraan esillä lämmön haihtumista varten.

· Kotelo ja suojaus: Yksikerroksinen teräslevy, suojausluokka IP34D–IP44, korostaa suojausta pölyltä ja kiinteiltä vierailta esineiltä.

· Perustusvaatimukset: Yksinkertainen alustan perusta; kaapelikaivantoa ei tarvita; suorat kaapeliliitännät.

(2) Ydinkomponentin kokoonpano

· Korkeajännitepuoli: kulmaliitin + pistokesulake + kuormakytkin; täysin eristetty, täysin suojattu ja kosketusturvallinen, yksinkertaistettu äärimmilleen.

· Muuntaja: Täysin suljettu öljymuuntaja, kapasiteetti 315 kVA–1 600 kVA; muuntajaöljy toimii sekä eristävänä että jäähdytysaineena.

· Pienjännitepuoli: Kompakti muotoiltu katkaisijakaappi yksinkertaistetulla suojakonfiguraatiolla (ylikuormitus, oikosulku, alijännite).

· Suojausjärjestelmä: Suurjännitesulakkeet suojaavat muuntajan sisäisiltä vikoja vastaan; pienjännitevaletut katkaisijat suojaavat linjaa; ei releen suojalaitteita.

(3) Tärkeimmät tekniset ominaisuudet

· Kompakti: Pieni tilavuus, 1/4 - 1/3 eurooppalaistyylisten yksiköiden jalanjälki ja 15 % - 20 % alhaisemmat kustannukset.

·Asennettavuus: "Plug-and-play"; asennusaika on vain kolmasosa eurooppalaistyylisten yksiköiden ajasta.

·Lämmönpoisto: Ulkoilmajäähdytys; suuri ylikuormituskyky (sallii 2x ylikuormituksen 2 tunnin ajan).

Rajoitukset: Huolto vaatii täydellisen sähkökatkon; korkeajännitteiset komponentit upotetaan öljyyn, mikä tekee vian jälkeisistä korjauksista monimutkaisia ​​ja alttiita vuotoille.

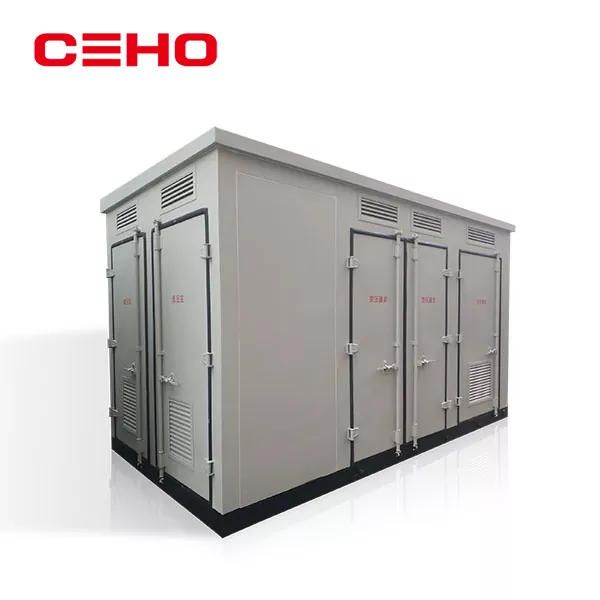

3. KiinalainenLaatikkotyyppi Sähköasemat (kiinalaiseen / Huashi-tyyliinLaatikkotyyppi Sähköasemat, GB Vakio)

Ydinmääritelmä: Nämä ala-asemat yhdistävät eurooppalaisen modulaarisuuden ja amerikkalaisen kompaktisuuden, ja ne täyttävät GB/T 17467-2020 (korkeajännite/pienijännite)Laatikkotyyppi Sähköasemat) ja niissä on lokalisoitu, muokattu kolmiosastoinen rakenne.

(1) Rakenne ja asettelu

· Kolme itsenäistä mutta kompaktia lokeroa: Korkeajännite-, muuntaja- ja pienjänniteosastot ovat erillisiä, mutta niiden mitat ovat pienemmät (Euroopan ja Amerikan standardien välillä).

· Optimoitu asettelu: Pääasiassa "目”-muotoinen, yksirivinen pitkittäisasettelu (yhteensopiva IEEE:n sähkömagneettisen yhteensopivuuden vaatimusten kanssa), mukautettu Kiinan sähköverkkoasennusstandardeihin.

· Kotelo ja suojaus: Kaksikerroksinen teräslevy, IP44–IP54, parannettu korroosionkestävyys, seisminen kestävyys (suunniteltu seismiselle intensiteetille IX) ja korkeiden lämpötilojen kestävyys (-25°C - +40°C).

(2) Ydinkomponenttien kokoonpano (parannettu lokalisointi)

· Korkeajännitepuoli: Vakiokokoonpano sisältää kotimaiset ilmaeristetyt/SF6-rengaspääyksiköt, jotka ovat yhteensopivia sekä eurooppalaisten katkaisijoiden että amerikkalaisten kulmatulpparatkaisujen kanssa.

· Muuntajat: Valittavana kuiva- tai öljypohjaiset mallit (SCB14/S15, luokka 1 energiatehokkuus); parannettu oikosulkukestävyys (10 kV/25 kA/3 s, ylittää IEC-standardin 20 kA/2 s).

· Pienjännitepuoli: Integroitu älykäs tehonjakelu, automaattinen loistehon kompensointi, harmonisten hiljennys ja etävalvonta, räätälöity vastaamaan Kiinan jakeluverkon automaatiovaatimuksia.

· Suojausjärjestelmä: Dual-redundantti suoja, korkeajännitesulakkeet + katkaisijat varasuojana; varustettu ei-sähköisillä suojaominaisuuksilla, kuten ylilämpötila-, kaasu- ja paineenrajoitus.

(3) Tärkeimmät tekniset ominaisuudet

· Sopeutuvuus: Täysin yhteensopiva Kiinan 10kV/20kV jakeluverkkojen, oikosulkutasojen ja maadoituskokoonpanojen kanssa.

· Kustannustehokkuus: halvemmat kuin eurooppalaiset mallit, korkeampi luotettavuus kuin amerikkalaiset mallit.

· Älykkyys: Tavallinen IoT-valvonta (telemetria, kauko-ohjaus ja kauko-ohjaus), tukee IEC 61850 -protokollaa.

Teknisten parametrien vertailu kolmen suuren laatikkotyyppisen sähköaseman välillä

II. Sovellusskenaarioiden tarkka vastaavuus (sähköinsinöörien valintakriteerit)

1. Sovellusskenaariot eurooppalaiselle tyylilleLaatikkotyyppi Sähköasemat

Perusvalintakriteerit: korkea luotettavuus, korkea turvallisuus, vahva skaalautuvuus ja ympäristön kestävyys etusijalla

· Kaupunkien keskustat / Maamerkit rakennukset: kaupalliset kompleksit, huippukorkeat rakennukset, CBD:t (paloturvallisuus, hiljainen, maisemaintegraatio).

· Teolliset / korkean luotettavuuden kuormat: Datakeskukset, tarkkuusvalmistus, rautatieliikenne, sairaalat (keskeytymätön virransyöttö, huolto ilman sähkökatkoksia).

· Uusiutuvan energian verkkoon integrointi: tuulivoiman / aurinkosähkön tehostamisen sähköasemat (harmonisten hiljennys, loistehon kompensointi, älykäs valvonta).

· Ympäristölle herkät alueet: Koulut, asuinalueet, maisemapaikat (ei öljyvuotoa, kuivatyyppinen eristys).

2. Sovellusskenaariot YhdysvalloissaLaatikkotyyppi Sähköasemat

Perusvalintakriteerit: alhaiset kustannukset, nopea käyttöönotto, erittäin rajoitettu tila

· Pohjois-Amerikan sähköverkko: Paikalliset jakeluverkot Yhdysvalloissa ja Kanadassa (standardinmukaisuus).

· Vanhojen asuinalueiden peruskorjaus: Kaupunkiverkon päätepisteet, joissa on rajallinen tila ja lyhyet rakennusajat.

· Väliaikainen / hätävirtalähde: Rakennustyömaat, messut, katastrofiapu (plug-and-play, siirrettävä).

· Maaseudun / esikaupunkien sähköverkot: Alueet, joilla on alhainen kuormitustiheys, suuret syöttösäteet ja rajoitetut O&M-ominaisuudet.

3. Sovellusskenaariot kiinalleLaatikkotyyppi Sähköasemat

Perusvalintakriteerit: Yhteensopivuus Kiinan sähköverkon kanssa, korkea kustannustehokkuus ja älykäs O&M

· Kaupunkien ja maaseudun jakeluverkot Kiinassa: Uudet asuinyhteisöt, teollisuuspuistot ja kunnalliset julkiset tilat (10kV standardi, oikosulkutason sovitus).

· Jakeluverkon automaation päivitykset: "Kolme kaukosäädintä" (etämittaus, etäsignalointi, kauko-ohjaus), älyverkkosolmut kattavat täysin.

· "Uusi infrastruktuuri": 5G-tukiasemat, latausasemaklusterit, energiaa varastoivat voimalaitokset (integroidut lähde-verkko-kuorma-tallennusliitännät).

· Vienti / Belt and Road: Mukautettu Kaakkois-Aasian, Lähi-idän, Afrikan ja muiden alueiden markkinoille, joilla on sekoitettu IEC- ja GB-standardeja.

III. Tulevaisuuden kehitystrendit (kolmen pääteknologiapolun kehityssuunnat)

1. Maailmanlaajuiset yleiset trendit (kaikki kolme polkua jakavat päivitykset)

(1) Vähähiilinen ja korkea energiatehokkuus

· Pakolliset energiatehokkuuden päivitykset: Vuodesta 2026 alkaen Tier 1 -energiatehokkuusstandardit ovat pakollisia suurilla maailmanlaajuisilla markkinoilla (vähentävät tyhjäkäyntihäviöitä 40 prosenttia).

· Ympäristöystävälliset eristyksen korvikkeet: Ei SF6:ta (korvattu kuivalla ilmalla, N₂:lla ja ympäristöystävällisillä kaasuilla); mineraaliöljy korvattu luonnollisella esterikasviöljyllä.

· Amorfisten metalliseosten laaja käyttö: tyhjäkäyntihäviöt 70–80 % pienemmät kuin perinteiset materiaalit; Valtaverkon levinneisyysaste saavuttaa 50 % vuoteen 2030 mennessä.

(2) High Intelligence (AIoT)

· Edge Computing + Digital Twins: Reaaliaikainen tilan seuranta, vian ennustaminen (tarkkuus > 95 %), etädiagnostiikka ja automaattinen O&M-raporttien luominen.

·Täydellinen IEC 61850 -yhteensopivuus: Plug and play -toiminnallisuus, parannettu yhteentoimivuus ja saumaton integrointi älykkäiden verkkojen jakelujärjestelmiin.

· 5G + IoT: kaukosäädin, valokaaren tunnistus, ylilämpötilahälytykset, energiankulutusanalyysi; miehittämättömästä toiminnasta tulee vakio.

(3) Integrointi ja esivalmistus

· "Moniosastoinen integraatio": Esivalmistetut moduulit, jotka yhdistävät sähköaseman, energian varastoinnin, aurinkosähkön ja latausasemat, vähentäen jalanjälkeä vielä 30 %.

·Modulaarinen, rakennuspalikkarakenne: Standardoidut moduulit, tehtaan esikokoonpano ja nolla paikan päällä tapahtuvaa johdotusta lyhentävät asennusaikaa yhteen päivään.

2. Kolmen päätuotelinjan eriytetty kehitys

(1) Eurooppalainen kytkinlaitteisto: Ultimate Safety + Green Zero-Carbon

·Parannettu sisäinen valokaarisuojaus (kaaren sammutus ≤0,1 s), räjähdyssuojaus ja palonkestävyys.

· Koko sarja on öljytön, täysin kuivatyyppinen ja valmistettu kierrätettävistä materiaaleista, EU:n hiilineutraaliusmääräysten mukainen.

· Keskittyy 40,5 kV:n suurjännitesovelluksiin ja suuren kapasiteetin sovelluksiin ja älykkäisiin mikrogridin pääasemiin.

(2) U.S.Laatikon tyyppiSähköasemat: Minimalistinen integraatio + alhaiset kustannukset

· Lisäpienennys ja painonpudotus, räätälöity Pohjois-Amerikan hajautettuihin aurinkosähköjärjestelmiin ja asuinrakennuksiin.

· Käyttää IoT:tä yksinkertaistettuun valvontaan ja korostaa edullista O&M-mallia, joka perustuu "epäonnistunut vaihtaminen".

· Keskittyy löyhästi rakennetuille jakeluverkkomarkkinoille Pohjois-Amerikassa, Latinalaisessa Amerikassa ja Australiassa.

(3) kiinalainen Laatikon tyyppi Ala-asemat: Universal Adapability + Smart Integration

· Kahden standardin yhteensopivuus (IEC+GB), parannettu mukautuvuus äärimmäisiin ympäristöihin (äärimmäinen kylmä, korkea kosteus, korkea korkeus).

· Integroitu tuotanto, verkko, kuorma ja varastointi: Energian varastointiinvertterien (PCS) ja energianhallintajärjestelmien (EMS) syvä integrointi.

· Tekoälyllä toimiva ennakoiva ylläpito: Kotimaisten algoritmien ansiosta MTBF nousi yli 100 000 tuntiin.

· Johtava tietä kaksinkertaisella läpimurtolla globaaleilla keski- ja matalan hintaluokan markkinoilla

IV. Yhteenveto: Peruserot teknisissä lähestymistavoissa

· Eurooppalainen: Turvallisuus ennen kaikkea, modulaarinen ja erittäin luotettava, edustaen "tarkkuustekniikan" teknistä lähestymistapaa.

· Amerikkalainen: Kustannuslähtöinen, integroitu ja nopea käyttöönotto, joka edustaa "talouslähtöistä" teknistä lähestymistapaa.

· Kiinalainen lähestymistapa: Ensinnäkin sopeutuvuus, lokalisointi ja älykkyys, joka edustaa "tasapainoista" teknistä lähestymistapaa.

Seuraavien 3–5 vuoden aikana nämä kolme lähestymistapaa irtaantuvat toisistaan, ja niiden rajat hämärtyvät: eurooppalainen lähestymistapa tiivistyy, amerikkalainen lähestymistapa on älykkäämpi ja kiinalainen lähestymistapa kansainvälistyy, lähentyen lopulta kohti yhtenäistä "älykkyyden, vähähiilisen, integraation ja standardoinnin" teknistä paradigmaa.

Usein kysytyt kysymykset eurooppalaisista, amerikkalaisista ja kiinalaisista laatikkotyyppisistä sähköasemista

1. Mitkä ovat kolmen tyyppisten laatikkotyyppisten sähköasemien perusstandardijärjestelmät?

· Eurooppalainen: IEC 62271, IEC 61330

· Amerikkalainen: IEEE C57.12.25, ANSI

· kiina: GB/T 17467-2020

2. Mitkä ovat tärkeimmät rakenteelliset erot?

· Eurooppalainen: Kolme täysin erillistä lokeroa, modulaarinen rakenne

· Amerikkalainen: Integroitu yhteinen säiliö, korkeajännite ja muuntaja jaettu öljysäiliö

· Kiina: Kolme erillistä lokeroa, kompakti ja optimoitu asettelu

3. Mitä muuntajatyyppiä kussakin tyypissä käytetään?

· Eurooppalainen: Pääasiassa kuivatyyppinen muuntaja

· Amerikkalainen: Vain öljyllä upotettu muuntaja

· Kiina: Kuivatyyppinen tai öljyyn upotettu valinnainen

4. Kummalla on pienin tilavuus ja jalanjälki?

Amerikkalainen laatikkosähköasema, vain noin 1/3 eurooppalaisesta tyypistä.

5. Kummalla on vahvin oikosulkukestävyys?

Kiinalainen laatikkosähköasema, jopa 25kA/3s tehostettu taso.

6. Voidaanko huolto suorittaa ilman täydellistä sähkökatkoa?

· Eurooppalainen ja kiinalainen: Kyllä, osastollinen riippumaton huolto

· Amerikkalainen: Ei, yleinen sähkökatkos vaaditaan

7. Minkä tyypin kustannukset ovat alhaisimmat?

Amerikkalainen laatikkosähköasema, 15–20 % alhaisempi kuin eurooppalainen.

8. Mitkä ovat tyypilliset sovellusskenaariot?

· Eurooppalainen: kaupunkien ydinalueet, datakeskukset, korkean turvallisuuden teollisuusalueet

· Amerikkalainen: Kapea tila, nopea rakentaminen, maaseutu ja väliaikainen virtalähde

· Kiina: Kaupunkien ja maaseudun jakeluverkot, uusi infrastruktuuri, älykkäät verkot

9. Mikä on tulevaisuuden kehitystrendi?

Yleistä: Korkea tehokkuus, älykkyys, SF6-vapaa, integrointi

· Eurooppalainen: Äärimmäinen turvallisuus, nollahiili, kuivatyyppinen täysi sarja

· Amerikkalainen: Miniatyrisointi, edullinen vaihtotila

· Kiina: IEC+GB-yhteensopivuus, lähde-grid-load-tallennusintegraatio

10. Mikä sopii parhaiten Kiinan sähköverkkoprojekteihin?

Kiinalainen laatikkosähköasema, parhaiten vastaava 10kV/20kV jakeluverkko, suojaus ja älykkäät vaatimukset.
