HB-12 ympäristöystävällinen kaasueristetty rengaspääyksikkö

Ceho on valmistaja Kiinassa, ja voit ostaa HB-12 ympäristöystävällisen kaasueristeisen rengaspääyksikön luottavaisin mielin. Ja tarjoamme sinulle parhaan myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen. Tämä rengaspääyksikkö on täydellinen sarja tehonjakelulaitetta 12KV, kolmivaiheinen AC 50Hz, yhden väylän ja yhden väylän segmenttijärjestelmä.

Lähetä kysely

Tuotteen Kuvaus

HB-12 ympäristöystävällinen kaasueristetty rengaspääyksikkö on täydellinen sarja jakelulaitteita, joiden jännite on 12KV, kolmivaiheinen AC 50Hz, yksikisko ja yksikiskojärjestelmä. Siinä on yksinkertainen rakenne, joustava toiminta, luotettava lukitus ja kätevä asennus. Eri käyttäjille voidaan tarjota tyydyttävät tekniset ratkaisut eri sovelluksiin. Anturiteknologian, automaattisen ohjaustekniikan ja tietotekniikan sekä edistyneen teknisen suorituskyvyn ja yksinkertaisten ja joustavien kokoonpanoratkaisujen avulla se pystyy vastaamaan jatkuvasti muuttuviin markkinoiden vaatimuksiin ja soveltuu sähköverkkojen älykkäisiin vaatimuksiin.

HB-12 ympäristöystävällinen kaasueristetty rengaspääyksikkö soveltuu teollisuus- ja siviilikaapelirengasverkkoihin ja jakeluverkkopääteprojekteihin. Mitä tulee sähköenergian vastaanottoon ja jakeluun, se soveltuu erityisesti sähkönjakeluun kaupunkialueilla, pienissä toisioasemissa, kytkintoimistoissa, kaapelihaaroituksissa, laatikkotyyppisissä sähköasemissa, teollisuus- ja kaivosyrityksissä, ostoskeskuksissa, lentokentillä, metroissa, tuulivoiman tuotannossa, sairaaloissa, urheilupaikoissa, rautateillä, tunneleissa ja muissa paikoissa.

Palvelun ehdot

Ympäristön lämpötila: -40℃-+50℃

Kosteus: Suurin keskimääräinen suhteellinen arvo, päivittäin <95%, kuukausittain <90%

Korkeus: ≤4000 M

Seisminen vastus: 8 astetta

Käyttö erityisolosuhteissa voidaan neuvotella

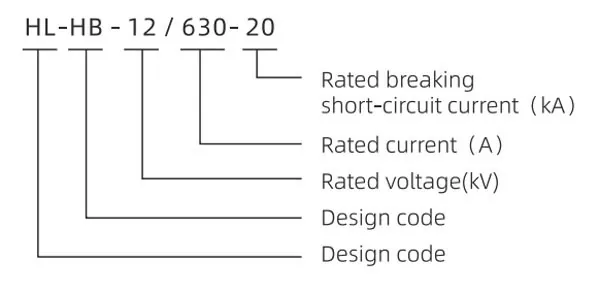

Malli

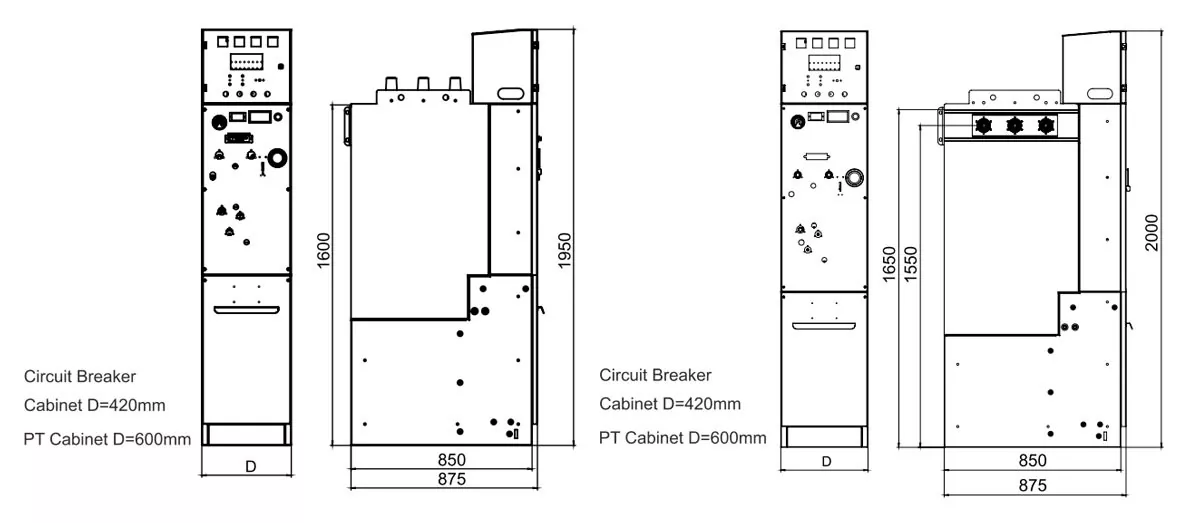

Kojeiston mitat

Kaapin koko (L × S × K)	Katkaisijakaappi	Kaapeliliitäntäkaappi	PT-kaappi

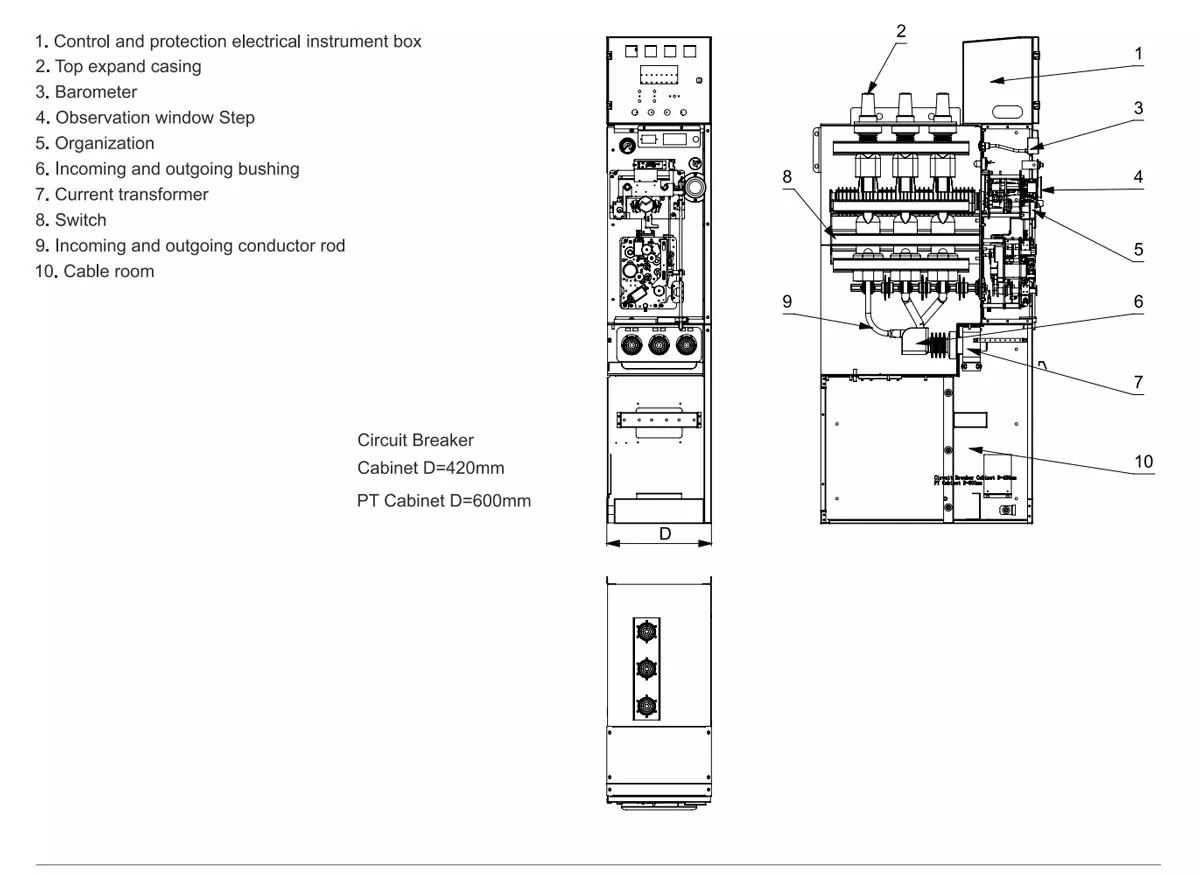

Huippulaajennus	420×850×1950	420×850×1950	600×850×1950

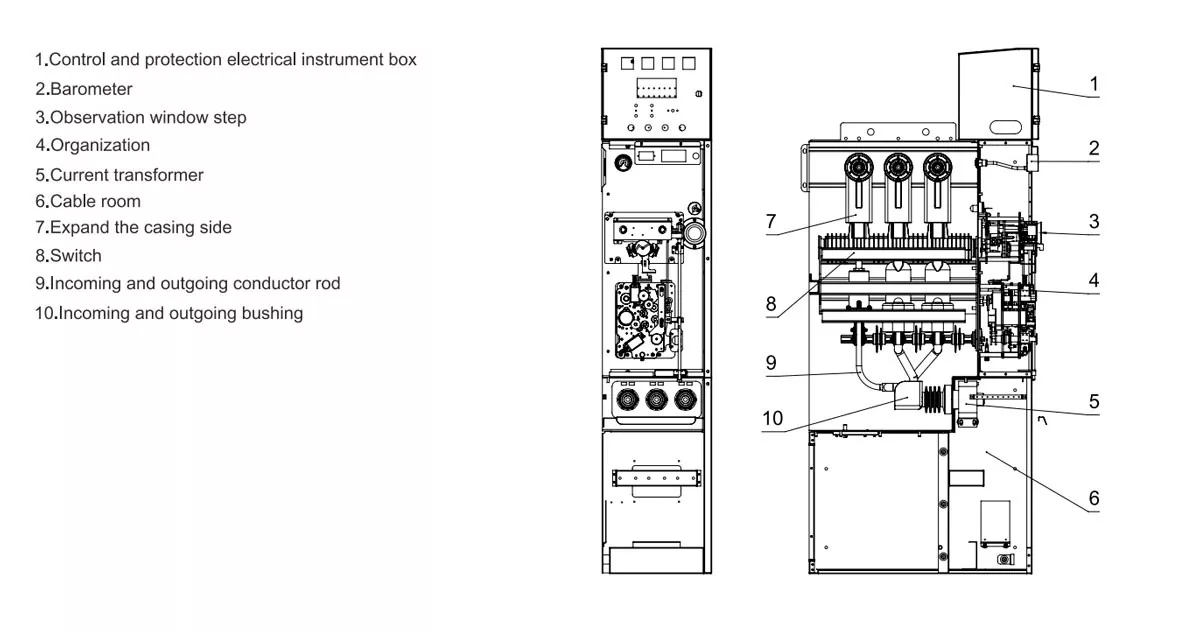

Sivun laajennus	420×850×2000	420×850×2000	600×850×1950

Tekninen parametri

Ympäristökaasueristeisen RMU:n tärkeimmät tekniset parametrit

Nimellisjännite	kV	12
Nimellisvirta	A	630
Valokaarisammutusmenetelmä		Tyhjiökytkimen putki
eristysmenetelmä		Puhdasta ilmaa tai typpeä
Nimellinen oikosulkuvirta	kV	20
Nimelliset oikosulkukatkaisuajat	kertaa	30
Nimellinen oikosulkusulkuvirta (huippu)	kV	50
Nimellislyhytkestovirta 3s (rms)	the	20 (pääpiiri), 17, 4 (maadoituspiiri)
Nimellishuippukestävyysvirta	the	50 (pääpiiri), 43, 5 (maadoituspiiri)
Tehotaajuuden kestojännite (1min)	kV	42 (vaiheesta maahan, vaiheesta vaiheeseen), 48 (katkaisu)
Salamaimpulssin kestojännite	kV	75 (vaiheesta maahan, vaiheesta vaiheeseen), 85 (katkaisu)
Osittainen purkaus	PC	≤20
VCB:n nimellinen toimintosarja		O-0.3s-co-180s-co
Kestää sisäisiä valokaaren vikoja	KA\S	20/0,5
Mekaaninen käyttöikä	kertaa	10000 (VCB) 3000 (erotuskytkin, maadoituskytkin)
Jokaisen vaiheen pääpiirin vastus	mΩ	120
Maadoituskytkimen nimellinen oikosulkuvirta (huippuarvo)	The	43, 5
Maadoituskytkimien sulkeutumisajat	kertaa	2
Suojausaste	MPa	IP67 (kaasulaatikko), IP4X (runkokotelo)
Nimelliskaasupaine (mittaripaine)	MPa	0.02
Pienin käyttökaasupaine	0/0	0
Arvioitu vuotuinen vuotoaste	ppm	0.01
Ilmalaatikon kosteuspitoisuus	kV	≤150
Apupiirin tehotaajuuden kestojännite (1min)		2

Katkaisijan tärkein tekninen parametri

Nimellisjännite	12
Nimellisvirta	630
Nimellinen oikosulkukatkaisuvirta	20
Nimellinen oikosulkusulkuvirta (huippu)	50
Nimellislyhytkestovirta 3s (rms)	20
Nimellishuippukestävyysvirta	50
Nimellinen toimintosarja	O.-0.3s-C.O.-180s-C.O.
Tehotaajuuden kestojännite (1min)	42 (vaiheesta maahan, vaiheesta vaiheeseen), 48 (katkaisu)
Salamaimpulssin kestojännite (huippu)	75 (vaiheesta maahan, vaiheesta vaiheeseen), 85 (katkaisu)
Osittainen purkaus	≤5
Mekaaninen käyttöikä	10000
Pääsilmukan vastus vaihetta kohti	≤110
Kontaktiväli	9±1
Kosketuspaine yliliike	3±0, 5
Ota lopullinen paine	1800±100N
Kolmivaiheinen avaus (eri vaiheet)	≤1
Kontaktin sulkeutumishetki	≤2
Sulkemisaika	≤70
Aukioloaika	≤60
Keskimääräinen avausnopeus	1,1+0,2
Keskimääräinen sulkemisnopeus	0,8+0,2
Oikosulkuvirtakatkojen nimellismäärä	30
