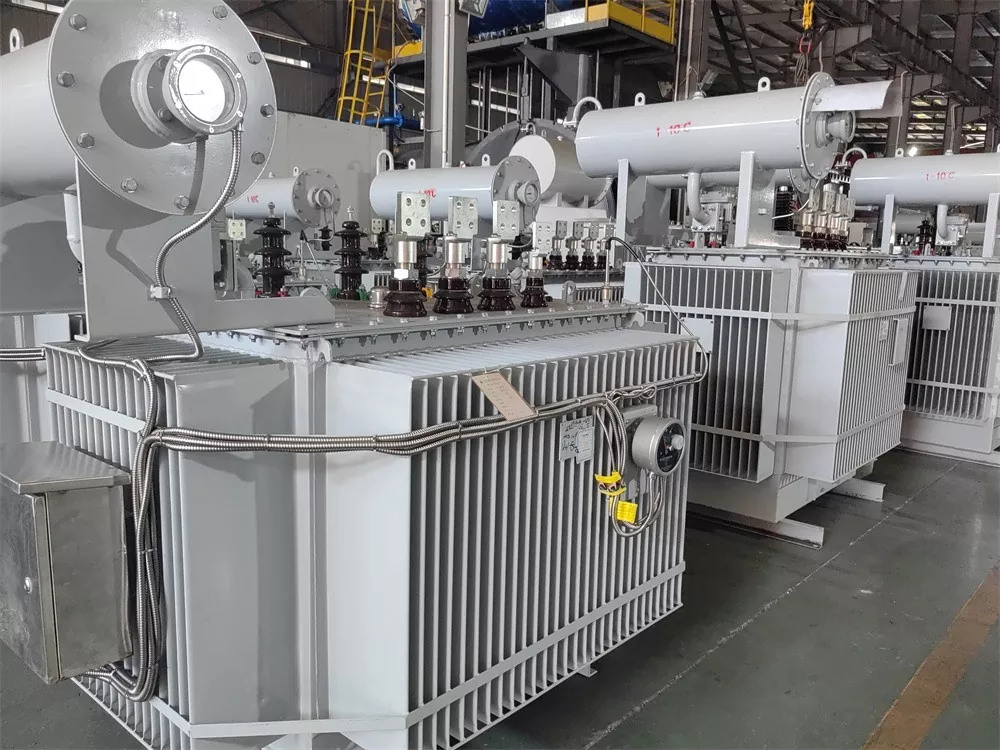

Öljyupotettu jakelumuuntaja, jossa ei-kuormitettu hananvaihdin

Öljyupotettu jakelumuuntaja no-Load hananvaihtimella on luotettava tuote Cehon tehtaalta. Ytimessä käytetään erittäin läpäiseviä rakeorientoituja kylmävalssattuja piiteräslevyjä. Siinä on ydintyyppinen rakenne, jossa on täysin vino liitokset ja segmentoitu rakenne. Sydänpilareissa on monitasoiset porrastetut pyöreät poikkileikkaukset, kun taas ikeellä ja sydämellä on tasaiset poikkileikkaukset.

Tämän tuotteen ydin käyttää erittäin läpäiseviä rakeorientoituja kylmävalssattuja piiteräslevyjä. Siinä on ydintyyppinen muotoilu, jossa on täysin vino liitokset ja segmentoitu rakenne. Sydänpilareissa on monitasoiset porrastetut pyöreät poikkileikkaukset, kun taas ikeellä ja sydämellä on tasaiset poikkileikkaukset.

Käämityksissä käytetään aallotettuja öljykanavia, joissa on ei-lakkakyllästys ja puristusnauhasidonta. Kaikki käämit ovat samankeskisiä keloja. Korkeajännitekäämissä on väliottojännitevaatimuksia vastaavat hanat, jotka on kytketty säiliön kanteen asennettuun käämikytkimeen. Tämä mahdollistaa jännitteen siirron välillä 10kV ja 20kV ja välioton jännitteen säädön virrankatkaisun jälkeen.

Turvasuojalaitteet 30 ~ 2000 kVA muuntajat on varustettu paineenrajoitusventtiileillä. Hälytys- ja laukaisuliittimillä varustettuja kaasureleitä voidaan asentaa käyttäjän vaatimusten mukaan. Öljyn lämpötilan mittauslaitteet Kaikissa muuntajissa on säiliön yläosaan asennetut lasilämpömittarin liittimet, jotka ulottuvat 120±10 mm öljyyn. 1000-2000kVA muuntajissa on ulkoilmasignaalilämpömittarit. Öljyupotettu jakelumuuntaja, jossa on tyhjäkäynnillä käämikytkimen säiliöt, on rakennettu aallotettuihin seiniin, jotka on viimeistelty kestävällä jauhemaalatulla maalikalvolla. Aallotetut rivat eivät ainoastaan ​​jäähdytä, vaan toimivat myös "hengittävinä" elementteinä, joiden elastisuus kompensoi lämpötilanvaihteluista johtuvia öljytilavuuden muutoksia. Siksi täysin suljetut muuntajat poistavat öljyn paisuntasäiliön tarpeen, mikä pienentää kokonaiskorkeutta. Tyhjiööljyn täyttö kapseloinnin aikana poistaa täysin kosteuden muuntajasta, estäen muuntajaöljyn joutumasta kosketuksiin ilman kanssa. Tämä estää tehokkaasti hapen ja veden sisäänpääsyn, mikä voisi heikentää eristyksen suorituskykyä ja nopeuttaa öljyn ikääntymistä, mikä eliminoi säännöllisten öljynäytteenottotestien tarpeen.

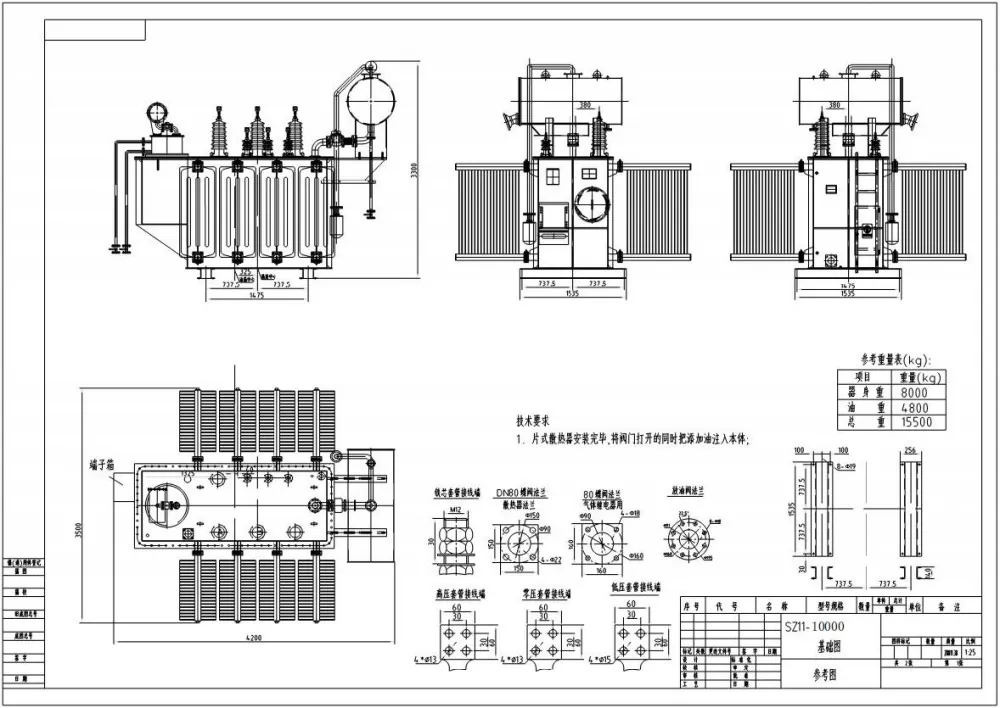

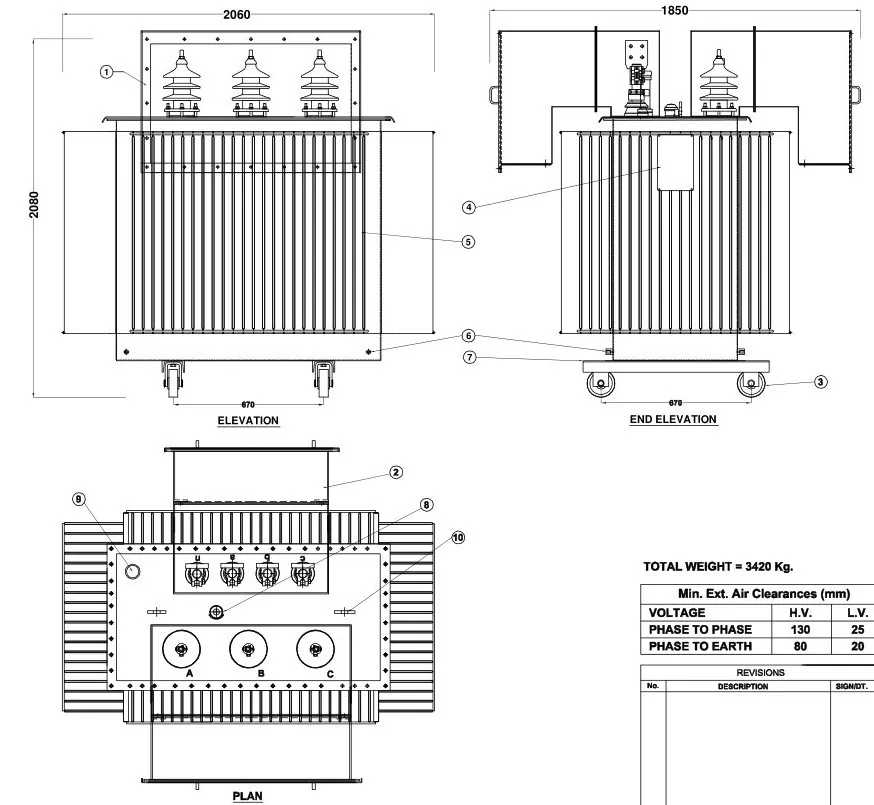

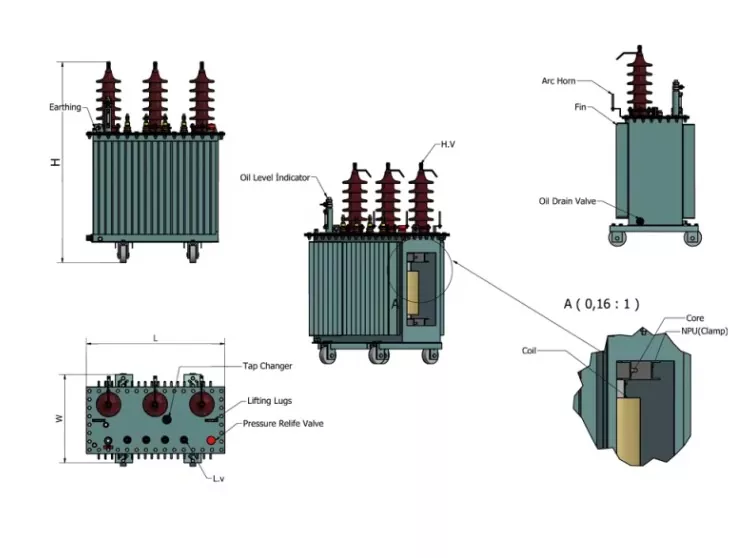

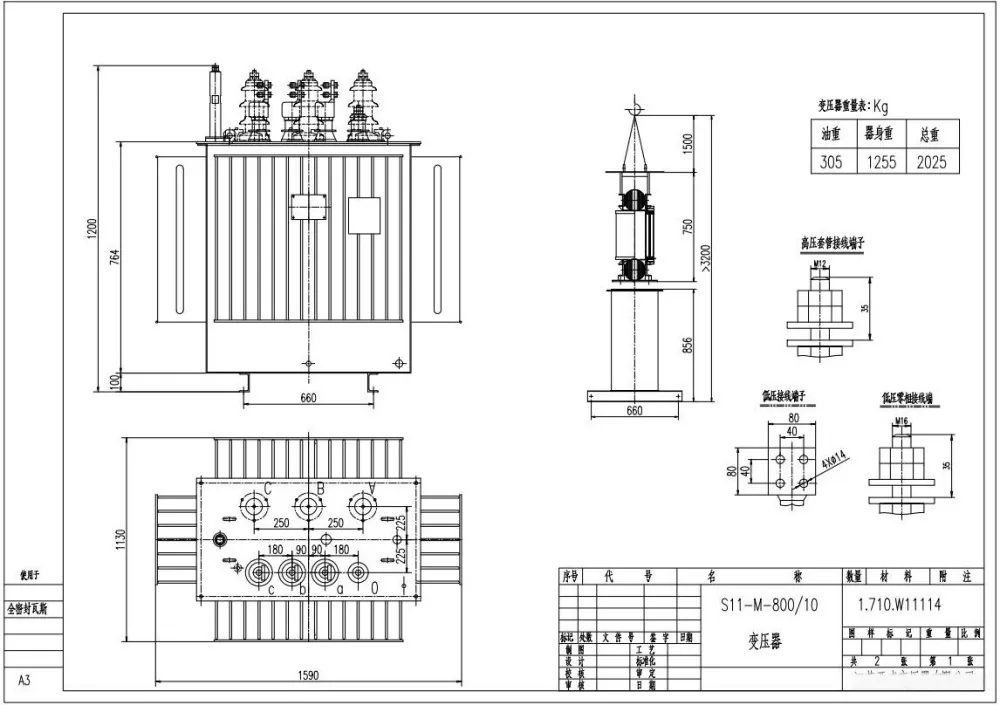

Tekniset parametrit

Käyttöä edeltävä jakelumuuntajan tarkastus

1. Tarkista muuntajan sertifiointi; Jos sertifiointi kestää yli kaksi kuukautta, testaa eristyskestävyys uudelleen.

2. Tarkasta öljyn taso ja ilmausaukko öljyllä upotettavasta jakelumuuntajasta, jossa on tyhjäkäyntiventtiili; ei öljyvuotoa, öljyn tila normaali riittävällä tuuletuksella.

3. Tarkista korkea-/matalajännitteisten eristysholkkien ja niihin liittyvien johtimien eheys; varmista, että pultit ovat kiinni.

4. Varmista, että jännitesäätimen kytkimen asento on oikea; Tarkista, että korkea-/matalajännitesulakkeet on sovitettu oikein.

5. Varmista, että salamansuojalaitteet ovat täysin toimintakunnossa; mitatun maadoitusvastuksen on oltava standardien mukainen.

6. Kaapeleissa tai virtakiskoissa ei havaittu poikkeavuuksia.

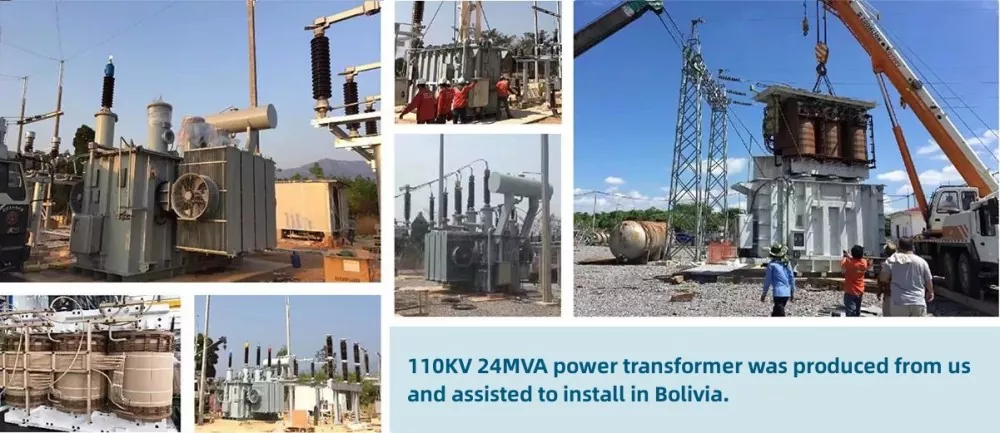

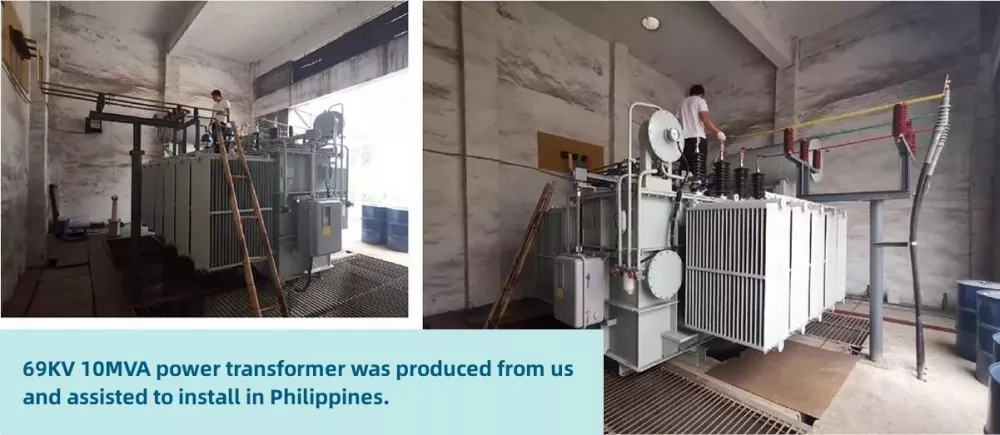

Asiakkaiden valokuvat

Huoltotiedot

● Manuaalinen käyttö vaatii ennalta suunniteltuja sammutuksia käämikytkimen vaihtamista varten.

● Tarkista säännöllisesti käämikytkimen mekaaninen kuluminen kuormittamattomalla käämikytkimellä.

● Tarkkaile öljyn laatua varmistaaksesi eristyksen ja jäähdytyksen.
