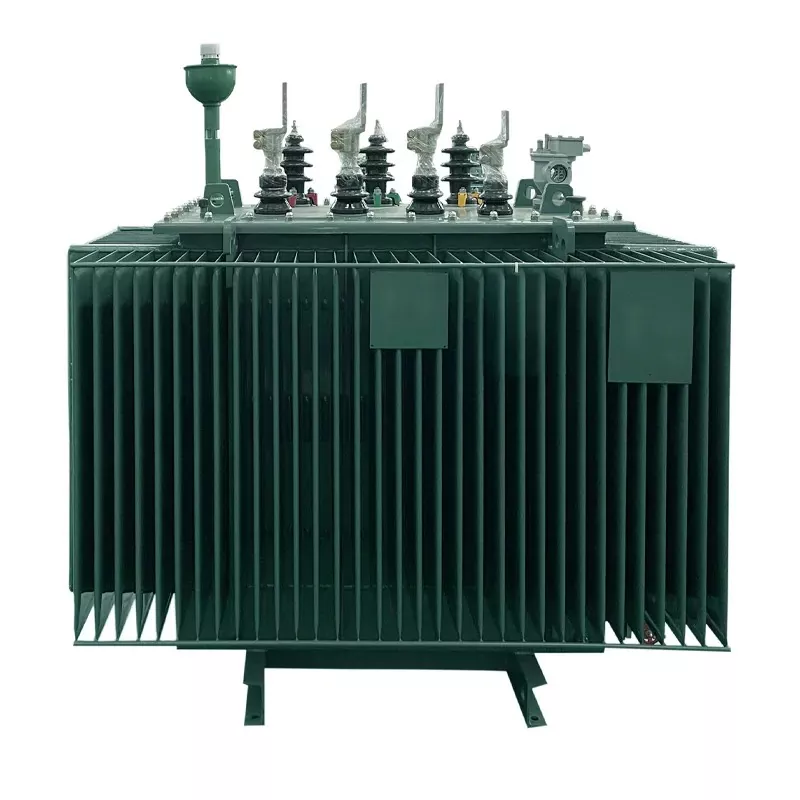

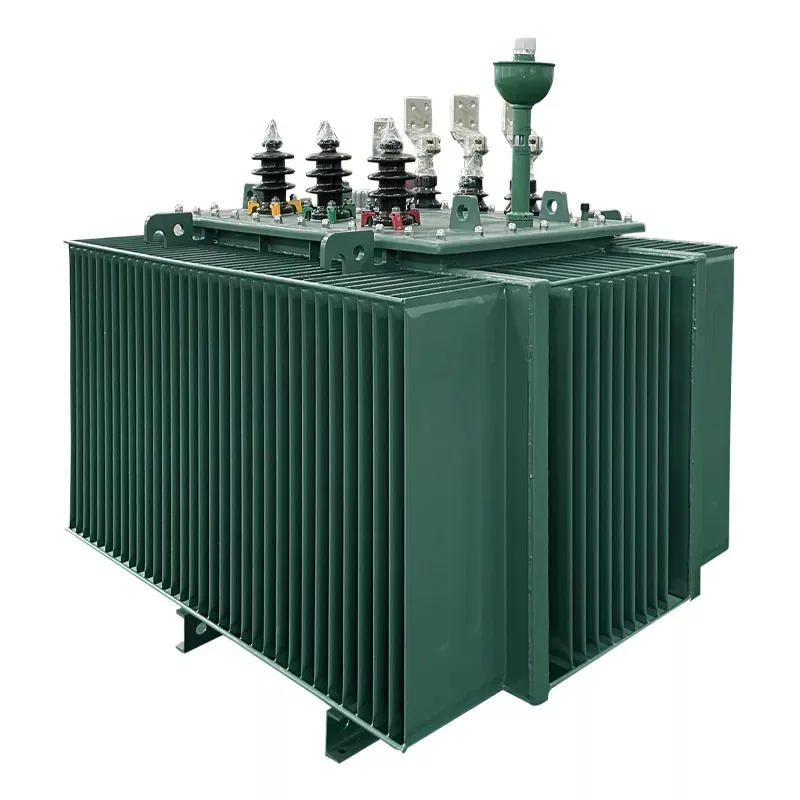

Kolmivaiheinen öljyupotettu jakelumuuntaja, jossa on hananvaihdin

Kolmivaiheinen öljyn upotettu jakelumuuntaja on-load-hanavaihtimella ovat tärkeitä laitteita nykyaikaisissa jakelujärjestelmissä, myös yksi Cehon tärkeistä tuotteista. Nämä tuotteet voivat säädellä jännitettä kuormitusta keskeyttämättä, mikä parantaa virran laatua ja verkon vakautta.

Lähetä kysely

Tuotteen Kuvaus

Tämä kolmivaiheinen öljyn upotettu jakelumuuntaja on-load-hananvaihtimella on valmistettu korkealaatuisesta CRGO-kylmävalssatusta piiteräksestä, mikä varmistaa alhaisen tyhjäkäyntihäviön. Sillä on hyvä energiaa säästävä vaikutus ja huomattavia sosiaalisia ja taloudellisia etuja. Vahva oikosulkujen ja salamaniskujen kestävyys; Sen erittäin luotettava tukirakennesuunnittelu soveltuu sekä ulko- että sisäkäyttöön.

Muuntojemme jännite ja nimellisteho voidaan räätälöidä. Käytettävissä olevat jännitteet: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 345kV, 34. 110 kilovolttia.

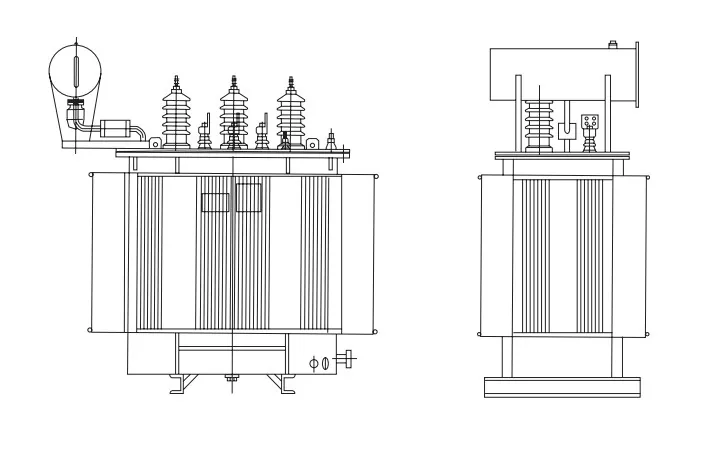

Piirustus piirustus

Tekniset tiedot

Nimellisteho (kVA)	Nimellisjännite (kV)		Vektoriryhmä	Nollaushäviö (W)	Kuormitushäviö (W)	Impedanssi (%)
Nimellisteho (kVA)	HV	LV	Vektoriryhmä	Nollaushäviö (W)	Kuormitushäviö (W)	Impedanssi (%)
30	13.8 13.2 11 10.5 10 6.3 6 Kosketusalue: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Ominaisuus	Kuvaus
Jännitteen säätö	Mahdollistaa kuormitusjännitteen säätämisen käämikytkimen kautta, kun muuntaja on jännitteellä, tyypillisesti säätöalueella ±15 % tai enemmän .
Napauta Vaihtimen tyyppi	Tyhjiötyyppinen OLTC on parempi luotettavuuden ja pitkän käyttöiän vuoksi. on oltava IEC 60214 tai AS 60214.1 standardien mukainen.
Jäähdytysmenetelmä	ONAN (Oil Natural Air Natural) on vakiona; jotkin versiot voivat käyttää OFAF:ää (Oil Forced Air Forced) suurempia kapasiteettia varten.
Eristys ja öljy	Mineraaliöljyllä upotettu eristykseen ja jäähdytykseen; öljyn on täytettävä IEC 60296 -standardit. Tehokytkimessä olevan öljyn on oltava eristetty pääsäiliön öljystä.
Rakentaminen	Tyypillisesti ydintyyppinen, kuparikäämit, aallotusterässäiliö ja ilmatiiviisti suljettu kosteuden pääsyn estämiseksi.
Napauta Ohjaus	Tukee automaattista, paikallista manuaalista (sähkökäyttöä) ja manuaalista hätäkäyttöä (mekaanista). Sisältää rajakytkimet, lämpösuojan ja asennonosoittimet.

Normaalit ympäristöolosuhteet

1. Ympäristön lämpötila: Enintään +40 ℃, vähintään -25 ℃, Kuukauden keskilämpötila on enintään +30 ℃., Vuotuinen keskilämpötila on enintään +20 ℃.

2. Korkeus: Enintään 1000 m.

3. Virtalähteen jännitteen aalto on samanlainen kuin siniaalto.

4. Kolmivaiheinen öljyupotettu jakelumuuntaja, jossa on käämikytkin, virtalähteen jännite on suunnilleen symmetrinen.

5. Kuormavirran harmoninen kokonaispitoisuus ei saa ylittää 5 % nimellisvirrasta;

6. Asennuspaikka: Sisä- tai ulkokäyttöön.
