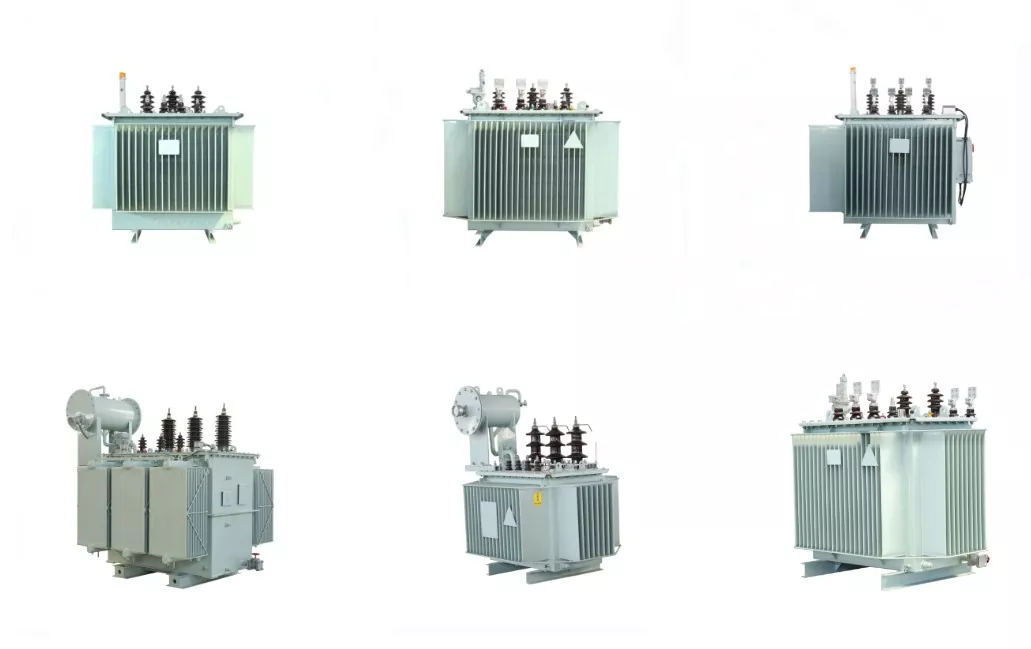

Öljyupotettu jakelutehomuuntaja

Oil Immersed Distribution Power Transformerin ydin on valmistettu laminoimalla tuotuja korkealaatuisia kylmävalssattuja piiteräslevyjä, mikä vähentää merkittävästi tyhjä- ja tyhjävirtaa. Ydin takaa tiiviyden ja minimoi melun. Korkea- ja pienjännitekäämit on valmistettu hapettomasta kuparista. Pienjännitekäämissä 500 KVA:lle ja sitä pienemmille on kaksikerroksinen sylinterimäinen rakenne, kun taas 630 KVA:n ja sitä suuremmissa käämeissä käytetään kaksoiskierre- tai nelikierteistä rakennetta tai kuparifoliokäämiä. Suurjännitekäämissä on monikerroksinen sylinterimäinen rakenne.

Muuntaja käyttää Dyn11-liitäntäryhmää minimoimaan harmoniset vaikutukset sähköverkkoon ja parantamaan virransyötön laatua. Sen täysin tiivis rakenne pidentää käyttöikää, eliminoi hylsyn poiston tarpeen eikä vaadi huoltoa. Normaalin kuljetuksen jälkeen tämä sarjamuuntaja ei vaadi sydämen tarkastusta. Asiaankuuluvat komponentit voidaan asentaa suoraan, minkä jälkeen hyväksyntätestaus. Ohitettuaan se on käyttövalmis.

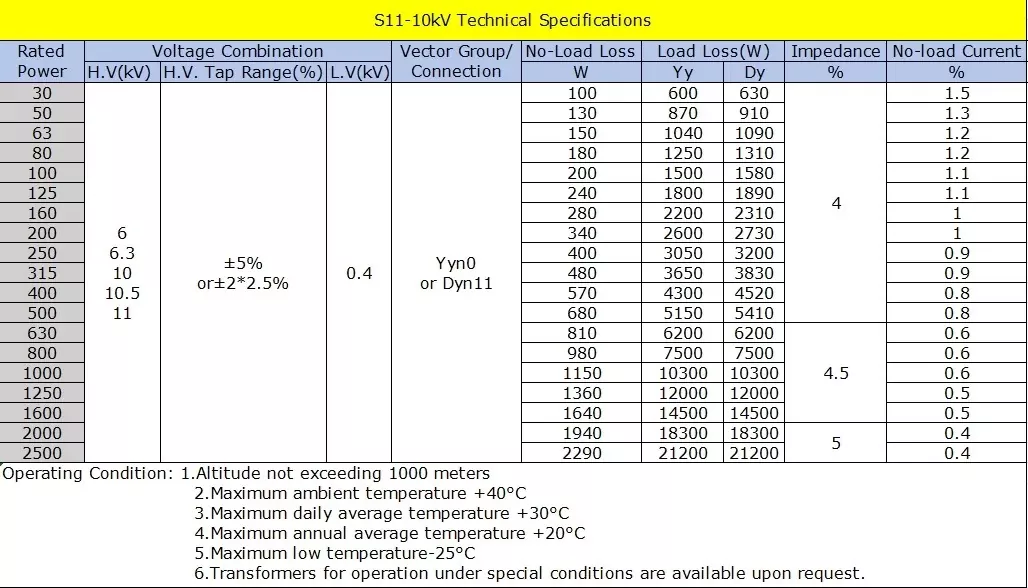

Erittely

Standardit ja sertifioinnit

Suunnittelu ja testaus: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Tappion arviointi: IEC 60076-20;

Turvallisuus: IEC 61936, DL/T 572;

Ympäristö: ISO 14001, CE, EAC, UkrSEPRO Ukrainan viennille

Miksi valita meidät?

- Öljyupotettu jakelutehomuuntajamme on erittäin tehokas ja vähähäviöinen, mikä vähentää energiankulutusta ja käyttökustannuksia.

- Muuntajan runko on uudenlainen eristysrakenne, alkuperäistä oikosulkukestävyyttä on parannettu.

- Rautasydän on korkealaatuista kylmävalssattua piiteräslevyä, korkea läpäisevyys. Se koostuu korkea-/matalajännitteisistä käämeistä, jotka ovat hapettomia kuparilankoja ja joissa on monikerroksinen sylinterimäinen rakenne.

- Kaikki kiinnikkeet on erityisesti käsitelty löystymisen estämiseksi.

- Öljysäiliön aaltopahvirakenteessa, säiliön kannessa ja laatikon reunassa on kaksi tapaa täyshitsaus tai pulttiliitos, mikä voi pidentää muuntajaöljyn ja eristemateriaalien käyttöikää.

Käyttöympäristön ehdot

1. Asennuskorkeus ei saa ylittää 1000 m merenpinnan yläpuolella (normaaliolosuhteissa); erikoisympäristöt vaativat erilliset tekniset tiedot.

2. Ympäristön lämpötila ei saa ylittää 40 °C.

3. Minimi ulkolämpötila: -25°C.

Erikoisolosuhteissa toimivia muuntajia voidaan toimittaa asiakkaan pyynnöstä.
