Amerikkalainen esiasennettu laatikkotyyppinen alaasema

Tämä amerikkalainen esiasennettu laatikkotyyppinen alaasema on myös varustettu useilla turvalaitteilla, mukaan lukien maadoitusjärjestelmä, vikasuojalaitteet ja ylijännitesuojat, mikä varmistaa, että sähköjärjestelmä toimii aina turvallisesti ja luotettavasti. Lisäksi tuotteen suunnittelussa korostuu helppokäyttöisyys ja helppokäyttöisyys. Sen esiasennettuihin osiin kuuluvat muuntajat, katkaisijat ja kojeistot, jotka lyhentävät tehokkaasti asennusjaksoa ja alentavat työvoimakustannuksia. Sähköasema on varustettu myös edistyneellä valvontajärjestelmällä, jonka avulla käyttäjät voivat valvoa ja hallita sähköjärjestelmää reaaliajassa keskusvalvomon kautta. Amerikkalaistyylinen esivalmistettu modulaarinen sähköasema on korkealaatuinen ratkaisu teollisiin ja kaupallisiin sovelluksiin, joka täyttää turvalliset ja luotettavat sähkönjakelutarpeet kustannustehokkaasti.

Tekniset parametrit

● Sulake

American Pre-installed Box-Type Substationin korkeajännitepuolella on vara- ja pistokesulake sarjassa täyden suojan takaamiseksi. Varasulake on öljyllä upotettu suurjännitevirtaa rajoittava sulake, jolla on suuri katkaisukyky. Pistokesulakkeet käynnistyvät vain, kun muuntajan sisällä on vika. Kaksoisinduktiosulake voi tarjota kaksinkertaisen suojan virralle ja lämpötilalle. Jos se on palanut, sulakkeen ydin voidaan helposti vaihtaa paikan päällä.

Rakenne ja toimintajärjestys

1. Asettelu

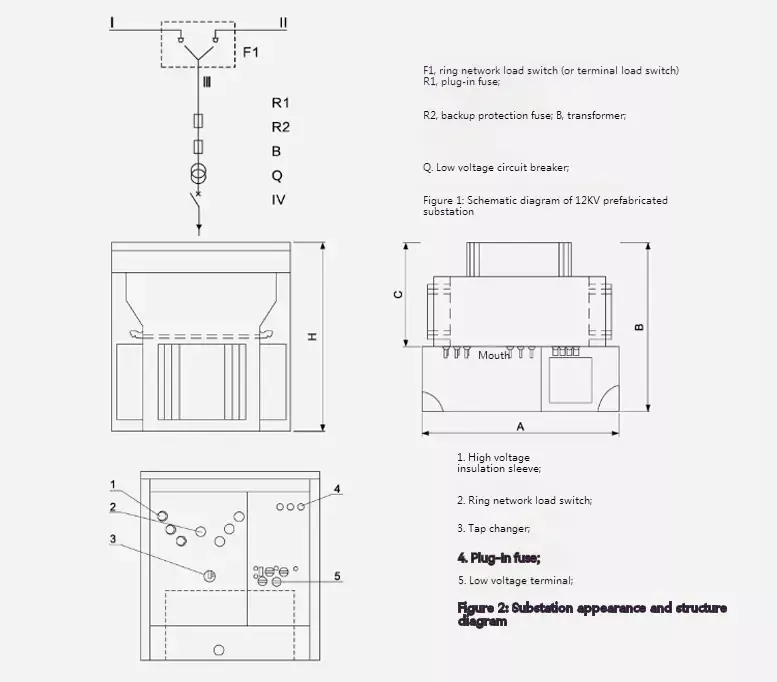

Amerikkalaisen esiasennetun laatikkotyyppisen ala-aseman muoto ja rakenne on esitetty alla. Säiliö on jaettu ylempään korkeapainesäiliöön ja alempaan muuntajasäiliöön. Nämä kaksi osaa on kytketty vain sähköisesti ja öljy ei kierrä. Niiden joukossa "I" ja "I" ovat rengasverkkosyöttöjä, "ll" haara on muuntajan haara ja "V" on matalajännitelähtö.

Sähköasemaa voidaan käyttää rengasverkon tehonsyöttöjärjestelmään ja päätevirransyöttöjärjestelmään. Linjan ja "l III" -haaran syöttö kytketään rengasverkon kuormakytkimellä. Samanaikaisesti muuntajan suurjännitepuoli on varustettu sisääntulopäässä sulakkeella, joka voi suojata haarapiiriä ja välttää oikosulkuvian, ylikuormituksen ja ylikuumenemisen laitteiden asentamiseen ja valaistukseen. muuntajan pienjännitepää tulee ulos ampeerimittarin ja pienjännitekatkaisijan läpi kulkemisen jälkeen.

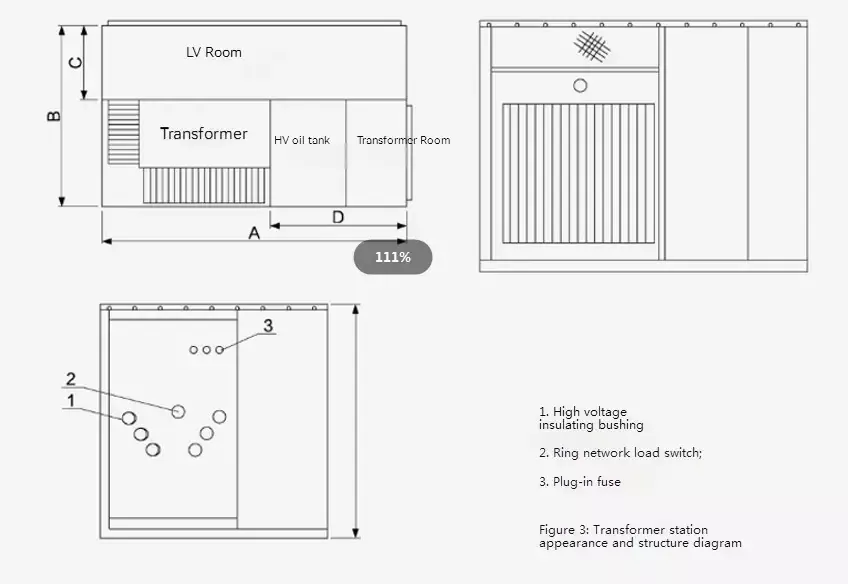

Mitat ja paino

2. Muuntaja

Amerikkalaisissa esiasennetuissa laatikkotyyppisissä sähköasemissa käytämme uusia S9- ja S11-sarjan kolmivaiheisia öljyllä upotettuja muuntajia, joilla on alhainen tyhjäkäyntihäviö, alhainen lämpötilan nousu, alhainen melu ja matala korkeus. Sekä tyhjäkäyntihäviöt että kuormitushäviöt ovat pienemmät kuin alkuperäisessä S9-muuntajassa.

Muuntaja käyttää täysin suljettua rakennetta, joka eristää tehokkaasti ilmansaasteet ja kosteuden. Öljysäiliön yläosaan on jätetty 40-90 mm ilmatyyny, joka yhdessä öljysäiliön vaipan aallotetun rakenteen kanssa vaikuttaa jäähdytykseen ja sisäisen paineen vähentämiseen.

Mitat ja paino
