Maantieteellinen laatikkotyyppinen ala-asema

Maantieteelliset laatikkotyyppiset sähköasemat mullistavat sähkönjakelun tarjoamalla kompakteja, tehokkaita ja erittäin luotettavia ratkaisuja nykyaikaisiin sähköjärjestelmiin. Nämä sähköasemat on suunniteltu vastaamaan kaupungistumisen, teollisuuden kehityksen ja hajautetun energiantuotannon kasvaviin vaatimuksiin, ja ne yhdistävät saumattomasti tyylikästä estetiikkaa edistyneisiin toimintoihin. Tämä sähköasema, jota käytetään laajasti erilaisissa sovelluksissa – kaupunkiverkoista uusiutuvan energian hankkeisiin – tarjoaa vertaansa vailla olevan monipuolisuuden. Tässä oppaassa perehdytään konttisähköasemien ydinkomponentteihin, suunnitteluperiaatteisiin ja etuihin, mikä auttaa sinua ymmärtämään niiden keskeisen roolin tehoinfrastruktuurin päivittämisessä.

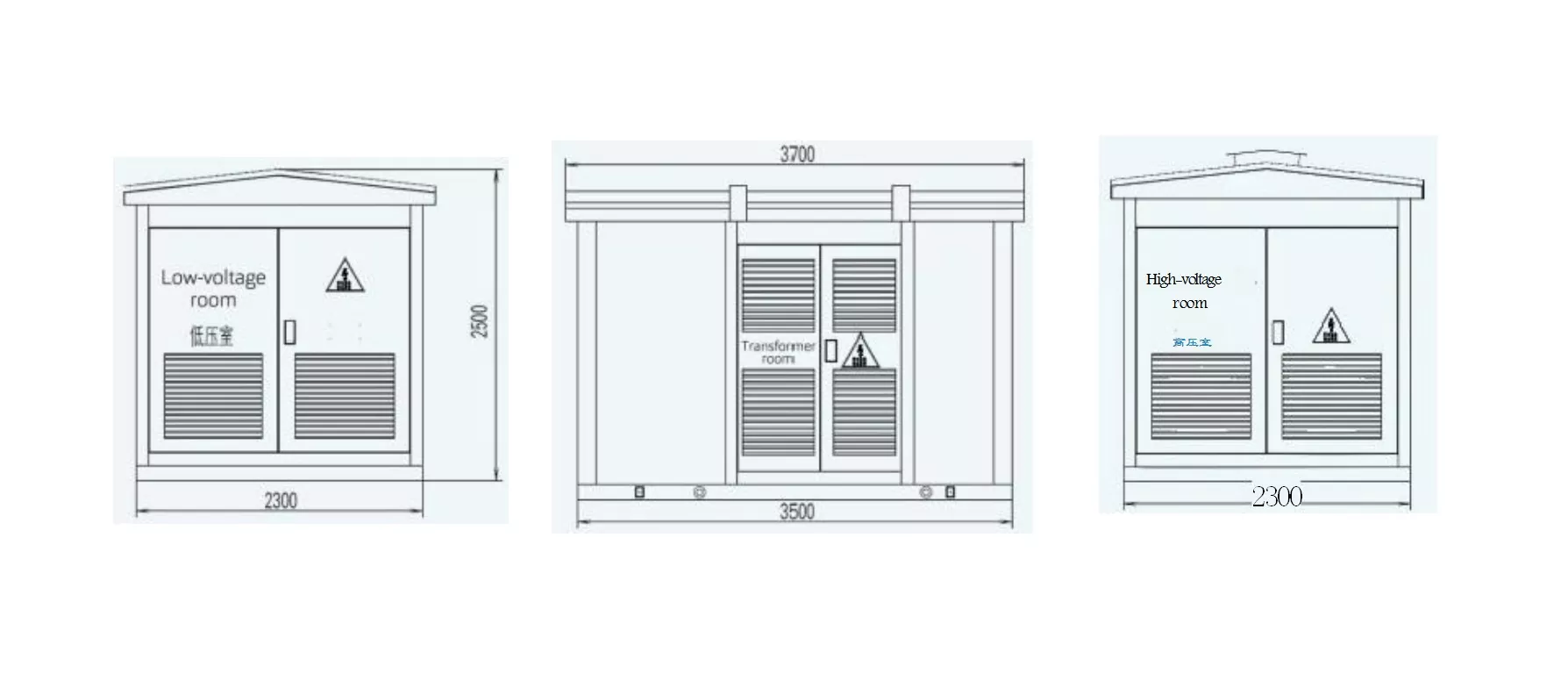

Laatikon rajapiirros: (ota esimerkkinä 630kVA)

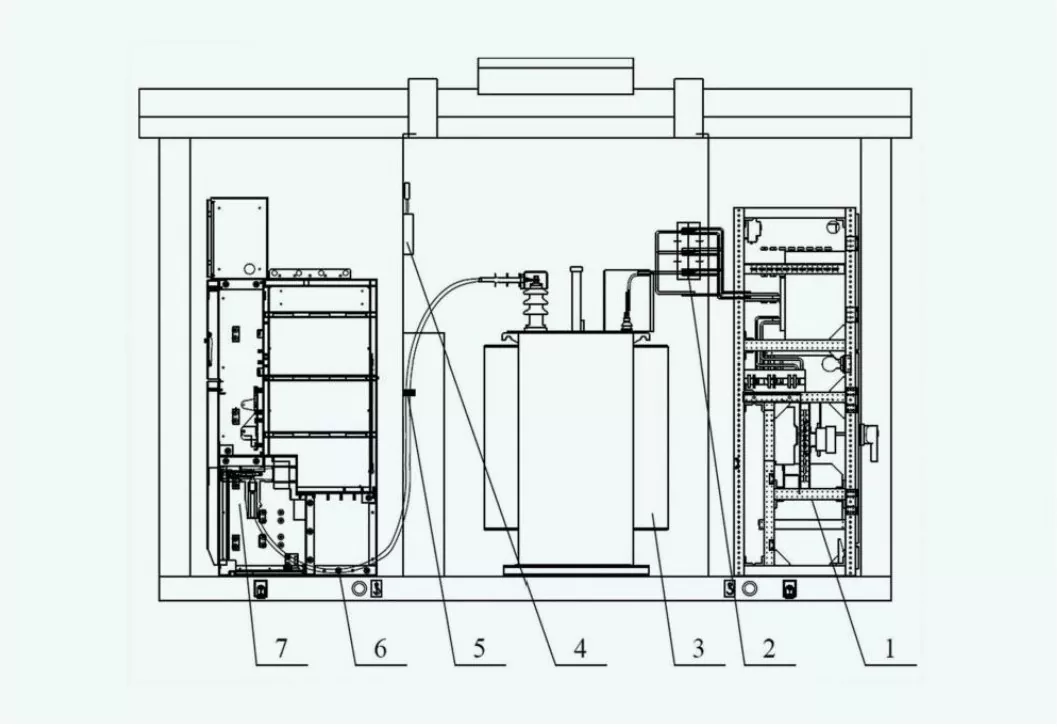

Tärkeimmät komponentit

●Korkeajännitekytkinlaitteet

Vastaa korkeajännitteisen virransyötön syöttämisestä ja katkaisemisesta. Keskeisiä teknisiä parametreja ovat nimellisjännite (12kV, 24kV tai 36kV) ja oikosulkukatkaisukyky (25kA - 40kA).

●Muuntaja

Käytetään suuren jännitteen alentamiseksi alhaisempaan käyttöjännitteeseen. Parametreja ovat kapasiteetti (50 kVA - 2500 kVA), eristysluokka ja hyötysuhde (yleensä yli 98 %).

● Pienjännitekojeisto

Vastaa virran jakamisesta loppukäyttäjille ja piirien suojauksesta. Komponentteja ovat katkaisijat, sulakkeet ja mittarit. Nimellisjännitteet vaihtelevat 0,4 kV - 1 kV ja nimellisvirrat jopa 6 300 A sovelluksesta riippuen.

● Kotelo

Kotelotyyppisen sähköaseman kotelo voi tarjota fyysisen suojan ja ympäristön tiivistyksen. Tuotteemme ovat yleensä IP54- tai IP65-suojaustasoltaan suunniteltuja, ulkona ja ankarissa ympäristöissä on hyvä sopeutumiskyky.

● Apuvoimajärjestelmä

Tämä on tarkoitettu sisäisten laitteiden (jäähdytystuulettimet, lämmittimet ja valaistus) syöttämiseen. Parametreja ovat nimellisjännite (220 V tai 110 V AC/DC) ja tehokapasiteetti.

● Jäähdytysjärjestelmä

Varmista, että muuntajat ja muut komponentit toimivat lämpörajojen sisällä. Jäähdytystila voi olla luonnollinen ilmajäähdytys (AN) tai pakotettu ilmajäähdytys (AF), arvioikaa kantavuuden ja ympäristön mukaan.

● Suojaus- ja ohjausjärjestelmä

Se sisältää releitä, ohjausyksiköitä ja valvontalaitteita järjestelmän turvallisuuden ja vakauden varmistamiseksi. Suojausasetukset edellyttävät koko järjestelmää koskevat virta- ja jännitekynnykset.

● Maadoitusjärjestelmä

Tarjoaa kriittisen turvan sähköiskua vastaan ​​ja varmistaa vikavirran hajauttamisen. Maadoitusjärjestelmä koostuu galvanoidusta teräksestä tai kuparista, joka on suunniteltu pienelle resistanssille, alle 1Ω useimmissa asennuksissa.

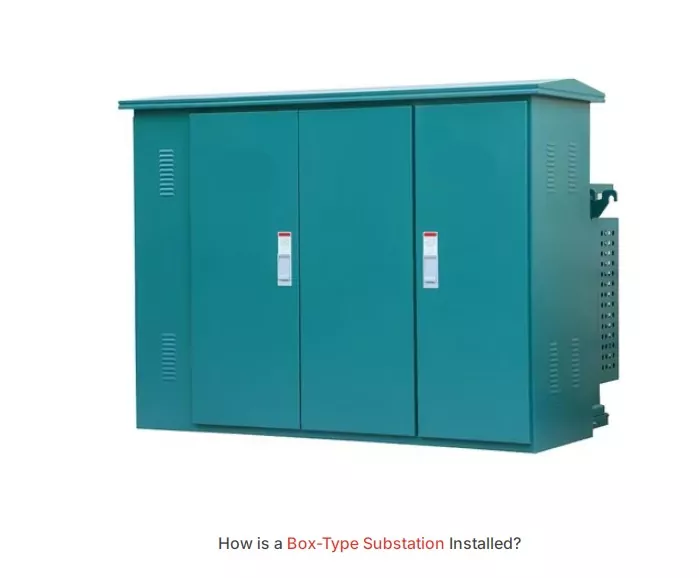

Asennus

Maantieteellisen laatikkotyypin ala-aseman asennuksessa on useita keskeisiä vaiheita.

1. Paikan valinta ja valmistelu

Kohteen on oltava tasainen, vakaa ja hyvin kuivattu. Mutta myös turvallisuusetäisyyden ja pääsyvaatimusten täyttämiseksi, valitse todellisen tilanteesi mukaan.

2. Perustuksen rakentaminen

Rakenna teräsbetoniperustukset tukemaan sähköaseman painoa ja varmistamaan rakenteellinen vakaus.

3. Sijoitus ja kokoonpano

Laatikko asetetaan perustukselle nostovälineillä ja kiinnitetään mekaanisia voimia vastaan ​​pulteilla tai ankkureilla.

4. Sähköliitäntä

Liitä saapuvat ja lähtevät kaapelit korkea- ja matalajänniteliittimiin. Kiinnitä huomiota maadoituksen on oltava oikea, on erittäin tärkeää järjestelmän turvallisuuden kannalta.

5. Testaus ja käyttöönotto

Täydellinen asennus Suorita eristysresistanssitestit, suojareleiden kalibrointi ja toiminnan tarkastukset kaikille komponenteille. Ennen sähköaseman käynnistämistä on hyvä vahvistaa paikallinen sähkökoodi uudelleen.
