BS Aurinkosähkö Box-tyyppinen muuntaja

Aurinkosähkökennojen tuottama sähkö on pienjännitetasavirtaa. Kun BS:n aurinkosähkölaatikkotyyppinen muuntaja on kerätty ja käännetty kolmivaiheiseksi pienjännitteiseksi vaihtovirtalähteeksi, se nostetaan 10 kV:iin, 20 kV:iin tai 35 kV:iin erillisellä esivalmistetulla aurinkosähköasemalla ja liitetään verkkoon. Aurinkosähköasemilla esivalmistetuissa sähköasemissa on tyypillisesti useita pienjännitetulolinjoja, joiden pienjännitepuolella on erillinen muuntaja. Esivalmistettu muuntaja on varustettu älykkäällä ohjausjärjestelmällä, joka lataa kunkin komponentin toimintatilan keskusvalvomoon keskitettyä valvontaa varten.

Tuulivoiman tuotantoon tarkoitettuja esivalmistettuja sähköasemia käytetään muuttamaan tuulivoimaloiden 690 V lähtöjännite 10 kV tai 35 kV verkkoon liittämistä varten. Tyypillisesti generaattorisarjaa käytetään porrastetun esivalmistetun sähköaseman yhteydessä, ja pienjännitetulolinjaa on vain yksi.

BS Aurinkosähkö Box-Type Transformer ja tuulivoimakohtaiset esivalmistetut sähköasemat käyttävät tyypillisesti muuntajan kokoonpanorakennetta koon ja jalanjäljen pienentämiseksi, mikä helpottaa kuljetusta ja asennusta. Elementteihin verrattuna ne ovat kevyempiä ja ylimääräisen muuntajan jäähdytysjärjestelmän tarpeen poistamisen vuoksi tarjoavat paremman muunnostehokkuuden.

Kun käytetään esivalmistettuja porrasmuuntajia, sisälle voidaan asentaa sekä öljy- että kuivamuuntajat.

Tekniset parametrit

Aurinkosähkön tuotantoon tarkoitetun erikoislaatikkosähköaseman ja tuulivoimantuotannon erikoislaatikkosähköaseman asennustapa määräytyy kirjastosuunnitelmassa valitun rakennemuodon mukaan. Erityinen asennusperustus tehdään ja tarvittavat maadoitus- ja kiinnitystoimenpiteet on tehtävä. Katso esivalmistettujen laatikkosähköasemien ja yhdistelmämuuntajien perustuotanto- ja asennustavat.

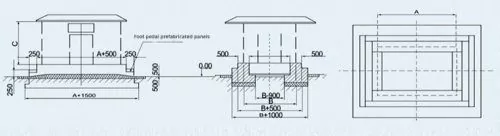

Asennusperuskaavio

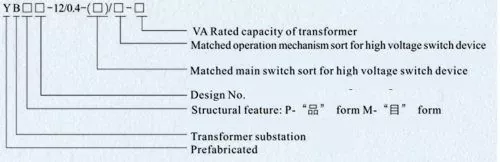

Malli ja merkitys

Tuotteen ominaisuudet

1. BS Photovoltaic Box-Type Transformer -kuori ottaa käyttöön edistyneen teknologian suunnittelun, sillä on useita luotettavia suoritustakuita, kestävä, lämmöneristys, ilmanvaihto, korroosionkestävyys, pölynesto, vedenpitävä, pieneläinten ehkäisy, kaunis ulkonäkö. Kuorimateriaalit voidaan valita alumiiniseoslevystä, teräslevystä, komposiittilevystä, ruostumattomasta teräslevystä ja ei-metallisista materiaaleista.

2. XGN15, HXGN17 tai KNYN 28A voidaan valita tulolinjaksi, suurjännitemittaukseksi ja korkeajännitelähteeksi suurjännitekojeistolle. Korkeajännitepuoli voidaan järjestää useisiin tehonsyöttömuotoihin, mukaan lukien rengasverkkovirtalähde, päätevirtalähde, kaksoisvirtalähde jne., ja se voidaan asentaa korkean jännitteen mittarin elementtien kanssa. Pääkytkimessä suositellaan käytettäväksi kuormakytkintä tai tyhjiökatkaisijaa, kompakti ja kohtuullinen rakenne, ja sillä on hyvä väärinkäytön estävä vaikutus.

3. GGD, GCS tai MNS voidaan valita pienjännitekojeistoiksi, loistehon kompensoimiseksi ja pienjännitelähteeksi. Pienjännitepuolella on paneeli-/kaappirakenne, joka voi täyttää virranjakelun, valaistuksen tehonjaon, loistehon kompensoinnin, sähköenergian mittauksen jne. toiminnot. Pääkytkin on tavallinen kuormakytkin tai älykäs katkaisija, joka on joustava asentaa ja helppokäyttöinen.

4. Muuntaja voi olla täysin suljettu öljyllä upotettu muuntaja tai kuivatyyppinen muuntaja. Öljymuuntajiin suositellaan S9-, S11-, S13- tai SH15-malleja, kun taas kuivamuuntajiin SCB11-, SCB12-, SCB14- tai SCBH15-malleja. Voidaan konfiguroida vapaasti asiakkaiden todellisten tarpeiden mukaan, valinta on joustavampi.

5. Laatikon yläkansi hyväksyy kaksikerroksisen rakenteen, ja keskikerros on täytetty vaahtomuovilla, joten lämmöneristysvaikutus on hyvä. Muuntajahuoneessa on kondensaation esto ja automaattinen lämpötilansäätö valvontalaitteet, lämmitys- ja jäähdytyslaitteet. Pölytiivis laite on sijoitettu suljinpaikkaa vastaavaan kohtaan ovilevyn ja sivulevyn ulkopuolelle.

Työympäristö

1.  Korkeus ei saa ylittää 1 000 metriä.

2.  Ympäristön lämpötila: -25 °C ~ + 40 °C;

3.  Suhteellinen kosteus: päivittäinen keskiarvo ei saa olla suurempi kuin 95 % ja kuukausittainen keskiarvo enintään 90 %;

4.  Asennuspaikka: paikka, jossa ei ole tulipaloa, räjähdysvaaraa, johtavaa pölyä, kemiallisesti syövyttävää kaasua ja voimakasta tärinää.

Jos yllä olevat ehdot ylittyvät, käyttäjä voi neuvotella yrityksemme kanssa.
