Eurooppalainen ulkokäyttöinen esivalmistettu sähköasema

European Type Outdoor Prefabricated Understation -sähköasemalla on kolmi-yhdessä integroitu rakenne, jossa yhdistyvät suurjännitekojeistot, muuntajat ja pienjännitekojeistot järjestelmän vahvan täydellisyyden takaamiseksi; Kattava korkea-/matalajännitesuojaus takaa turvallisen, luotettavan toiminnan ja yksinkertaisen huollon; Siinä on pieni koko, pienemmät investoinnit, lyhyt tuotantosykli ja helppo liikkuvuus; Joustavat johdotuskokoonpanot; Ainutlaatuinen rakenne: Kaksikerroksinen hunajakennokomposiittipaneelikotelo tarjoaa vankan eristyksen, lämmönpoiston, ilmanvaihdon, esteettisen houkuttelevuuden ja korkean IP-luokituksen. Koteloiden materiaaleja ovat ruostumaton teräs, titaaniseos, alumiiniseos, kylmävalssattu teräs ja väripinnoitettu teräs; Saatavilla useita konfiguraatioita: yleiskäyttöiset, huvilatyyliset, kompaktit jne. Suurjänniterengaspääyksiköt voidaan varustaa verkkoautomaatioliittimillä (FTU) oikosulkujen ja yksivaiheisten maavikojen luotettavaa havaitsemista varten. Sisältää "neljä etäominaisuutta" (kaukosäädin, etämittaus, etäsignalointi, kaukosäätö), mikä helpottaa jakeluverkon automaation päivityksiä.

Tekniset parametrit

Huomautus: Kohteita 5 ja 6 ei vaadita, kun muuntajan kapasiteetti on alle 200 kVA.

Käyttöehdot

Käyttäjien on annettava seuraavat tiedot tilattaessa:

• Korkeus: L 1000m;

• Ympäristön lämpötila: ·25. (:~+40. (:;

• Suhteellinen kosteus: päivittäinen keskiarvo on enintään 95 % ja kuukausittainen keskiarvo enintään 90 %;

• Tärinänvaimennustaso: vaakasuora kiihtyvyys 0,4 m/s2, pystykiihtyvyys 0,15 m/s2;

• Varmista, että asennuspaikka ei kärsi vakavista iskuista, vakavasta saastumisesta tai kemiallisesta korroosiosta eikä sähköä johtavaa pölyä tai räjähdysvaaraa ole. Jos se ei täytä normaaleiden käyttöolosuhteiden vaatimuksia, ota yhteyttä Cehoon ratkaisun saamiseksi.

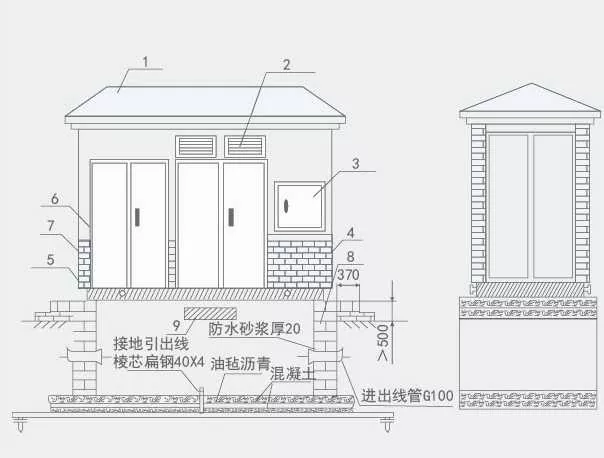

Asennusmittapiirros

1. Katto

2. Kaihtimet

3. Ulkoinen mittauslaatikko

4. Nostorengas

5. Ura jäykkä runko

6. Ovi

7. Nauha tiili, jäljitelmä tiiliseinän pinta

8. Betoniperustus

9. Haudan perustusten tuuletusaukko

Pitää tietää tilauksen yhteydessä

Tilausta tehdessäsi sinun on annettava seuraavat tiedot:

· Malli, kapasiteetti, määrä, väri- ja kokovaatimukset, kuoren materiaali;

· Muuntajan malli, suorituskyky, liitäntätila, väliottoalue ja impedanssivaatimukset;

· Korkeajännitepuolen ensiöjohdotuskaavio, komponenttimalli, erittely ja vaatimukset;

· Muuntajaöljy (25 #, 45 #, korkean syttymispisteen öljy);

· Älykkäiden virranhallintaverkkojen tai kiinteistönhallintaverkkojen konfigurointivaatimukset;

·Käyttöön liittyvät ympäristövaatimukset.
