Pienjännitesarjan laitteet

1.Perusmääritelmä

Pienjännitelaitteet ovat täydellisiä sähkölaitteita, joita käytetään virranjakelussa, ohjauksessa ja suojauksessa skenaarioissa, joissa vaihtovirtajännite on ≤ 1000V ja tasajännite ≤ 1500V. Se sisältää pääasiassa pienjännitteiset kytkentälaitteet, pienjännitekytkinkaapit, pienjännitejakelulaatikot ja muut luokat. Sähköjärjestelmien pienjännitevoimansiirron ydinlaitteistona sitä käytetään laajalti tehtaissa, rakennuksissa, uudessa energiassa ja muilla aloilla.

Tällaisten laitteiden suunnittelun, tuotannon ja käytön on noudatettava tiukasti GB/T 7251 -sarjan kansallisia standardeja, ja sen on läpäistävä Kiinan pakollinen tuotesertifikaatti (CCC). Tällä hetkellä pienjännitteiset laitteet ovat kehittymässä kohti älykkyyttä ja digitalisaatiota. Kansainvälinen standardiLisävaatimukset älykkäälle täydelliselle laitteistolleKiinan johtama ja muotoilema IEC TS 63290 on virallisesti julkaistu ja tarjoaa kansainvälisen perustan teollisuuden kehitykselle. Uuden sukupolven älylaitteet on yleensä varustettu digitaalisilla yhdyskäytävissä ja langattomilla antureilla, jotka voivat toteuttaa reaaliaikaisen toimintatilan seurannan, ennakoivan vikojen ylläpidon ja kauko-ohjauksen. Esimerkiksi ABB MNS® 3.0 Digital -pienjännitekojeistot ja kotimainen luokan 1E pienjännitekojeisto Hualong Onelle ovat tyypillisiä edustajia alalla.

2. Laitteen koostumus

Pienjännitekokoisten laitteiden ydintoiminnot ovat: muuntajien lähettämän tehon vastaanottaminen ja järkevä jakaminen; piirien suojaaminen ylikuormitukselta ja oikosulkuvialta; sisäisten kytkentälaitteiden kytkentäohjauksen ja toiminnanvalvonnan toteuttaminen.

Luokkajaon näkökulmasta se kattaa pienjännitekytkinkaapit, jakelukeskukset, ohjauskotelot, kytkinkotelot ja muut laitteet. Toimintojen mukaan se voidaan jakaa jakelutyyppisiin PCC-kaappiin (Power Control Center) ja moottorityyppisiin MCC-kaappiin (Motor Control Center). Pienjännitteisten sähkönjakelujärjestelmien yleisiä kaappityyppejä ovat tulokaapit, kondensaattorin kompensointikaapit, kytkentäkaapit, lähtevät kaapit ja niin edelleen. Markkinoilla olevat valtavirran ulosvedettävät kytkinkaapit, kuten MNS, GCS ja GCK, on ​​koottu vakiomoduuleilla, jotka sopivat tehonsyöttö- ja jakelujärjestelmiin, joiden nimellisjännite on ≤ 690 V ja nimellisvirta 6 300 A.

Sähkörakenteen näkökulmasta laitteisto on jaettu päävirtapiiriin (ensisijainen piiri) ja apupiiri (toisiopiiri). Pääpiiri vastaa voimansiirrosta ja sen ydinkomponentteja ovat katkaisijat, sulakkeet, kontaktorit, lämpöreleet, virtamuuntajat jne. Apupiiri vastaa ohjauksesta ja signaalinsiirrosta ja sen ydinkomponentteja ovat mittarit, ohjauspainikkeet, releet, valvonta- ja ohjausyksiköt jne.

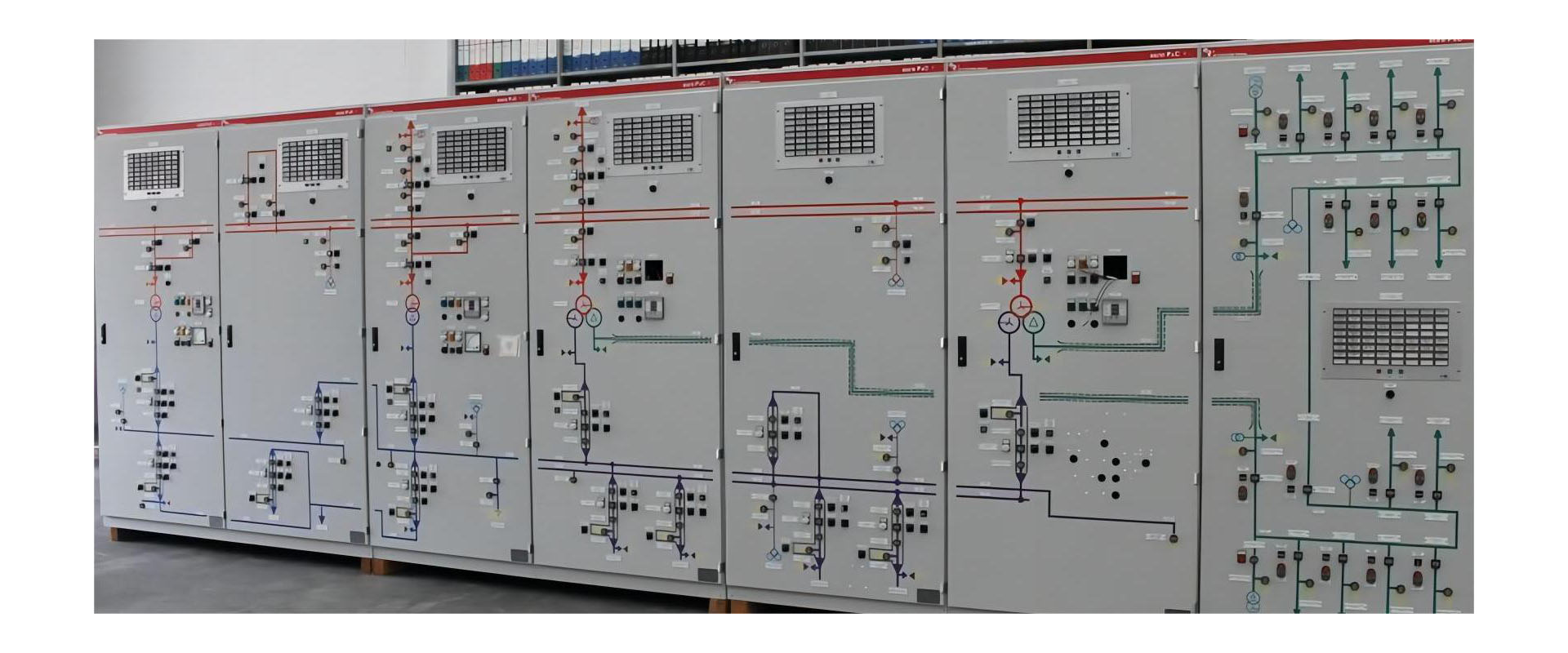

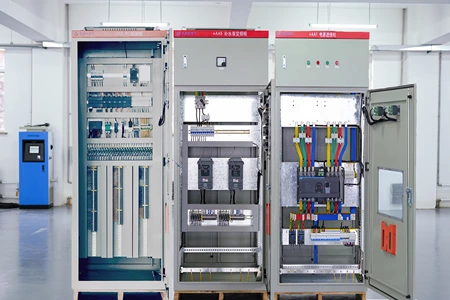

Fyysisen rakenteen näkökulmasta vakiokaappi sisältää kaapin rungon tukemiseen ja suojaamiseen, päävirtakiskot ja haarakiskot voimansiirtoon sekä virtakiskokammiot, asennusalueen sähkölaitteille ja komponenteille sekä kaapeliliitäntäkammion syöttökaapeleiden asentamista ja liittämistä varten. Ulosvedettävässä pienjännitekojeistossa sen komponentit asennetaan ulosvedettäviin laatikostoihin.

3. Toimintaperiaate

A.PerusprosessiMatalajännitekojeiston ydintehtävät ovat: virran vastaanottaminen muuntajilta, jakaminen jokaiseen syöttöpiiriin kiskojen kautta ja tehon syöttäminen loppupään laitteisiin; piirien suojaaminen ylikuormitukselta ja oikosulkuvialta; ohjaa tarkasti sisäisten kytkentälaitteiden kytkentää ja valvontaa.

B.Dual Power Automaattinen siirtoKaksi tulevaa katkaisijaa ja väyläkytkimen katkaisija on sähköisesti/mekaanisesti lukittu toisiinsa. Kun yksi piiri katkeaa, varavirtalähde kytkeytyy automaattisesti päälle tehonsyötön luotettavuuden parantamiseksi.

C.Älykäs työtila Kenttäväylä + PLC/SCADA-järjestelmä toteuttaa kauko-ohjauksen, tiedonkeruun, tilanvalvonnan, älykkään diagnoosin ja ennakoivan ylläpidon.

4. Päätyypit ja -tuotteet

4.1 Ulosvedettävät kytkentäkaapit

A.Edustaja: MNS, GCS, GCK

B.Standardit: IEC 60439-1, GB/T 7251

C.Sovellus: 50Hz, ≤690V, ≤6300A virtalähde- ja jakelujärjestelmät

4.2 Kiinteä erillistyyppinen kytkinlaite

A.Edustaja: GCD

B.Koostumus: Power Center (PC) -kaappi + Motor Control Center (MCC) -kaappi

4.3 Älykäs digitaalinen täydellinen laitteisto

A.Vakiokokoonpano: Gateway, anturit, langaton lämpötilan mittaus, tietoliikennemoduulit

B.Ominaisuudet: Etävalvonta, varhaisvaroitus, käytön ja ylläpidon hallinta

5. Tekniset parametrit ja standardit

5.1 Tekniset ydinparametrit

· AC: ≤ 1000V, taajuus ≤ 1000Hz

· DC: ≤ 1500V

· Teollinen yleinen käyttö: ≤ 690V, maksimivirta 6300A

5.2 Kansalliset standardit

· GB/T 7251.1-2023: Yleiset säännöt pienjännitekojeistoille ja ohjauslaitteistoille

· GB/T 7251.2-2023: Tehokytkin- ja ohjauslaitekokoonpanot (korvaa vanhan version GB/T 7251.12-2013)

· GB/T 7251.3: Erityisvaatimukset jakelukeskuksille

· GB/T 7251.4: Erityisvaatimukset rakennustyömaiden kokoonpanoille

· GB/T 15576: Pienjännitteen täydellinen loistehokompensointilaitteisto

5.3 Kansainväliset standardit

· IEC TS 63290: Älykkään kokonaisen laitteiston lisävaatimukset (Kiinan johtama ja laatima)

5.4 Sertifiointi ja valvonta

· Pakollinen: CCC-sertifiointi (perustuu GB/T 7251.2-2023)

· Vapaaehtoinen: CQC 3177-2025 Energiansäästösertifikaatti Tekniset tiedot

· Näytteenottotarkastuskohteet: Merkinnät, komponenttien kokoonpano, sisäiset piirit ja liitännät, ulkoisten johtimien liittimet, johdotukset, toimintakyky ja toiminnot, dielektriset ominaisuudet, sähköiskusuojaus ja suojapiirien eheys, välys ja ryömintäetäisyys jne.

6. Sovelluskentät

A.Perinteinen teollisuus ja energia: Voimalaitokset, sähköasemat, teollisuus- ja kaivosyritykset, öljy, kemianteollisuus, metallurgia, käytetään virransyöttö- ja jakelujärjestelmissä sähkönjakelussa, moottorin ohjauksessa ja valaistuksen tehon muuntamisessa ja ohjauksessa.

B.Kunnat ja rakentaminen: Kunnallinen rakentaminen, rakennukset, ostoskeskuskiinteistöt, suuret yritykset, sairaalat, koulut, kaupalliset kompleksit ja muut sähkönjakelujärjestelmien paikat.

C.Kehittyvät ja kriittinen infrastruktuuri: Soveltuu erityisen hyvin kriittisiin tehosovellusskenaarioihin, joissa on korkeat vaatimukset virtalähteen luotettavuudelle ja älykkyydelle, kuten datakeskukset, uusi energia, rautatieliikenne.

D.Päätarkoitukset: Tehonjako, muunnos, ohjaus ja loistehokompensointi vakaan ja turvallisen virransyötön varmistamiseksi.

7. Käyttöturvallisuusvaatimukset

7.1 Käyttötarkastuksen keskeiset kohdat

· Selkeät ja oikeat tarrat ja sähkökomponenttien numerot virranjakelupaneelissa ja paneelissa; paneelin kaikkien käyttökahvojen, painikkeiden ja näppäinten kiinteä kiinnitys, tarkka asento ja joustava käyttö todellisten työpaikan olosuhteiden mukaisesti.

· Oikea sulkemis-/laukaisumerkkivalojen ja muiden signaalien näyttö virranjakelupaneelissa.

· Erotinten, katkaisijoiden, sulakkeiden, muuntajien jne. kiinteät koskettimet, ei ylikuumenemista tai värimuutoksia.

· Toisiopiirin johtojen eristys ei ole vaurioitunut tai vanhentunut.

· Kun virranjakelupaneelissa on toimintaa jäljittelevä kortti, se on yhdenmukainen paikan päällä olevien sähkölaitteiden toimintatilan kanssa.

· Kiinteät mittarit tai lasikannet, tarkat mittarit.

· Hyvät valaistuslamput virranjakeluhuoneessa, kirkas ja tasainen valaistus, ei häikäisyä mittareita tarkkailtaessa.

· Käsittele tarkastuksessa havaitut ongelmat ajoissa ja pidä kirjaa.

7.2 Turvallisuusvaatimukset pienjännitteiselle jännitteelliselle työskentelylle

· Jännityksellä työskentelyä tulee valvoa erityishenkilö, käyttää eristetyillä kahvoilla varustettuja työkaluja, seisoa kuivien eristemateriaalien päällä, käyttää eristettyjä käsineitä, suojakypäriä ja pitkähihaisia ​​työvaatteita. Viilojen, metalliviivojen, harjojen ja pölynivien käyttö metalliesineiden kanssa on ehdottomasti kielletty.

· Kun työskentelet pienjännitejohdoilla, jotka on pystytetty samaan pylvääseen korkea- ja matalajännitteen kanssa, tarkista ensin etäisyys suurjännitelinjoista ja ryhdy toimenpiteisiin estääksesi vahingossa tapahtuvan kosketuksen korkeajännitteisten laitteiden kanssa.

· Ennen kuin pienjännitejohtimet on eristetty, työntekijät eivät saa ylittää niitä.

· Kun työskentelet jännitteisten pienjännitelaitteiden kanssa, varmista hyvä eristys tai vastaava turvallinen etäisyys ihmiskehon ja maan, ihmiskehon ja ympäröivän maadoitettujen metallien, ihmiskehon ja muiden johtimien välillä. Eristystoimenpiteillä on vältettävä vaiheiden välinen oikosulku ja yksivaiheinen maadoitus.

· Erottele vaihe- ja nollajohdot ennen kiipeämistä sauvoille ja valitse hyvä työasento.

· Kun irrotat johtoja, irrota ensin vaihejohdot ja sitten nollajohtimet; järjestys on päinvastainen kytkettäessä johtoja.

· Pienen jännitteen vaiheiden välisen etäisyyden vuoksi on huolehdittava siitä, että ihmiskeho ei kosketa kahta johdon päätä samanaikaisesti huollon aikana.
