Mikä on MNS-pienjännitekytkinlaite

MNS-pienjännitekytkinlaite

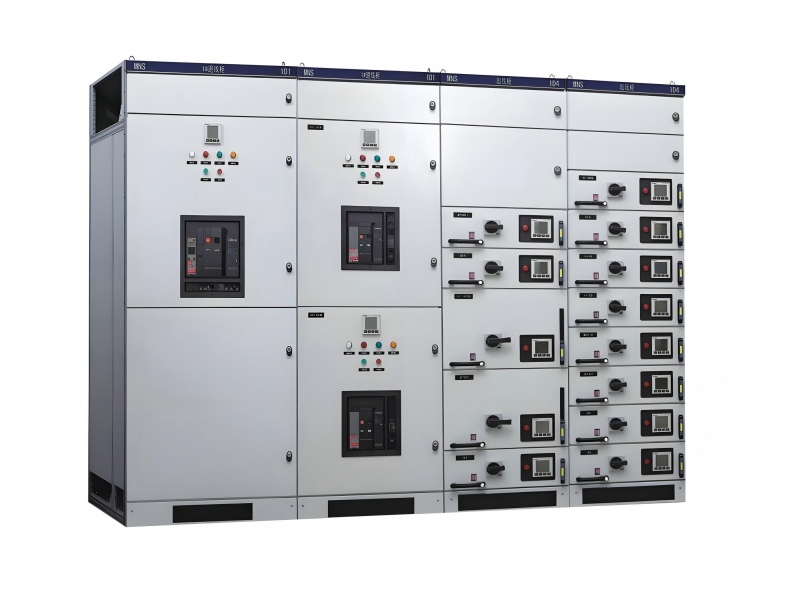

Pienjännitekojeisto MNS on moduuliyhdistelmälaite, joka on erityisesti suunniteltu pienjännitteisille sähkönjakelujärjestelmille ja soveltuu sähköverkkoihin, joiden vaihtovirtataajuus on 50-60 Hz ja nimelliskäyttöjännite 660 V tai vähemmän.

Sen ydinrakenne on koottu 25 mm:n moduulin C-profiiliteräskehyksiin, joissa on kolmiasentoinen rakenne (yhdistetty/testattu/erotettu) laatikkoyksiköille ja joka tukee 1-3 pääyksikön sekä 1/4- ja 1/2-alayksikön sekoitettua kokoonpanoa. Kaapin kokonaisasennuskorkeus on 1800mm. Tämän laitteen vaakakiskon suurin nimellisvirta voi nousta 5000A:iin, ja pystyvirtakiskon kestovirta vaihtelee välillä 900A - 1600A, suojausluokka kattaa IP30 - IP54-standardit.

Sen sovellusskenaariot sisältävät perinteiset ympäristöt, kuten voimalaitokset, teollisuus- ja kaivosyritykset sekä kunnallinen rakentaminen. Erikoiskäsittelyn jälkeen sitä voidaan käyttää myös äärimmäisissä ympäristöissä, kuten öljynporauslautoilla ja ydinvoimaloissa.

Sisällysluettelo

1. Ydinrakenne

2. Tekniset ominaisuudet

3. Ympäristöön sopeutumiskyky

4. Tyypilliset sovellukset

5. Innovatiivinen suunnittelu

6. Laadunvalvonta

1. Ydinrakenne (Modulaarinen, Modulus E = 25mm)

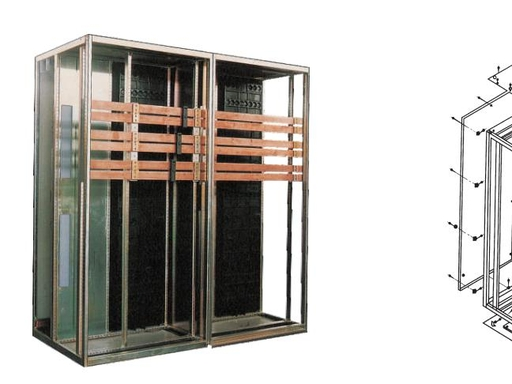

1.1 Kaapin runko

- Materiaali: Kylmävalssatut teräsprofiilit, joissa on 25 mm:n moduulireiät, galvanoitu ja jauheruiskutettu erinomaisen korroosionestokyvyn ja luotettavan maadoituksen saavuttamiseksi.

- Yleiset mitat: Korkeus 2200mm, leveys 400/600/800mm, syvyys 800/1000mm.

- Väliseinärakenne: Itsenäinen toiminnallinen osasto, virtakiskoosasto ja kaapeliosasto turvallisella eristyksellä jokaisen alueen välillä.

1.2 Toiminnalliset yksiköt (ytimen ulosvetotyyppi)

(1) PC-yksikkö (tehokenno, saapuva / väyläliitin / suurvirtasyöttö)

- Hyväksyy kiinteän tai vedettävän tyyppisen kokoonpanon, joka on varustettu katkaisijalla, kuten Emax suurivirtasovelluksiin.

- Asennusasento: Kaapin ylä- tai takaosa, kytketty päävirtakiskoon suurella katkaisukyvyllä.

(2) MCC-yksikkö (Motor Control Center, Drawer-Type Outlet)

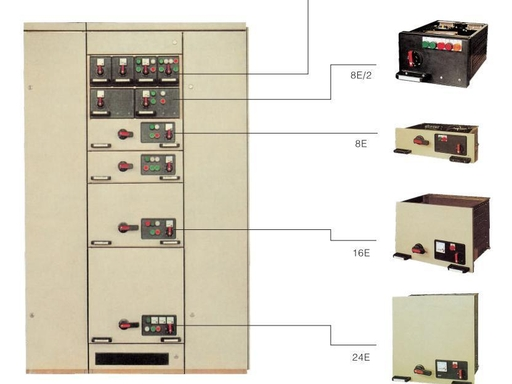

- Vakiolaatikoiden koot: Korkeus 100/150/200 mm (4E/6E/8E).

- Toiminnot: Moottorin ohjaus (suora käynnistys / tähti-kolmiokäynnistys / pehmeä käynnistys), tehonsyöttö, valaistus ja ohjauspiirit.

- Kolme työasentoa: työskentely (kytketty), testi (eristetty), ulosveto (virta pois päältä), varustettu mekaanisilla lukituksilla väärinkäytön estämiseksi.

(3) Korvausyksikkö

- Asennettu kondensaattori- ja reaktorisarjoilla loistehon kompensoimiseksi ja yliaaltojen vaimentamiseksi.

(4) Mittausyksikkö

- Varustettu PT-, CT- ja sähkömittareilla sähköenergian mittauksen ja toiminnan valvonnan toteuttamiseksi.

1.3 Virtakiskojärjestelmä

- Päävirtakisko: TMY-kuparitangot, vaakasuorassa eristetuilla sähkönjakelua varten.

- Jakovirtakisko: Pystysuoraan sijoitettu ja liitetty laatikoihin pistoliitäntöjen kautta luotettavan kosketussuorituksen takaamiseksi.

- Maadoitusjärjestelmä: Kaapin rungon, rungon ja laatikoiden täydellinen maadoitus jatkuvan suojauksen varmistamiseksi.

1.4 Suojaus ja turvallisuus

- Suojausluokka: Standardi IP30, mukautettava IP40/IP54 sähköiskujen ja vieraiden esineiden estoon.

- Lukituslaitteet: Mekaaniset lukitukset kolmiasentoisille laatikoille, katkaisijoiden ja erottimien väliset lukitukset sekä ovien ja katkaisijoiden lukitukset.

- Eristysrakenne: Erittäin lujat palosuojatut tekniset muoviset väliseinät valokaaren estämiseen ja vahingossa tapahtuvan kosketuksen suojaamiseen.

2. Tekniset ominaisuudet

ABB-teknologiaan perustuva optimoitu suunnittelu toteuttaa eri komponenttien kokoonpanon modularisoinnin avulla. Laatikossa on mekaaninen lukituslaite, joka tukee nopeaa liittämistä ja irrottamista. Päävirtaliittimellä on erinomainen lyhytkestoisuus ja korkea katkaisukyky sekä erinomainen dynaaminen ja lämpöstabiilisuus. Joustava sähköjärjestelmä vastaa useimpiin sähkönjakeluskenaarioihin.

Kaapissa on paksu C-profiilirunkorakenne, jossa on kylmävalssatun teräslevyn ja alumiinisinkin levyn kaksoiskorroosionestokäsittely. Sisäisiä toiminta-alueita ovat vaakakiskotila, sähkökomponenttiosasto ja kaapelitila, jotka on fyysisesti eristetty paloa hidastavilla teknisillä muovilevyillä. Vakiokaappi sisältää täydellisen modulaarisen sekakokoonpanon ja vahvan kohtauksen mukauttavuuden.

3. Ympäristöön sopeutumiskyky

Tavanomainen käyttölämpötila-alue ei ole korkeampi kuin +40 ℃ ja vähintään -5 ℃ ympäristön ilman lämpötilassa, ja keskilämpötila 24 tunnin sisällä ei ylitä +35 ℃. Kosteusolosuhteiden suhteen suhteellinen kosteus ei saa ylittää 50 % maksimilämpötilassa +40 ℃ ja voi nousta jopa 90 % +20 ℃ lämpötilassa.

Kaksitoimiset lämmönpoistojärjestelmät on konfiguroitu erityisiä ympäristöjä varten. Ilmajäähdytystilassa käytetään liikkuvia lämmönpoistolevyjä ja aktiivihiilen adsorptioverkkoja, kun taas vesijäähdytystilassa käytetään kierrettyjä vesiputkia lämmön kiertoon. Toimintatilaa voidaan vaihtaa automaattisesti kosteusantureiden mukaan.

4. Tyypilliset sovellukset

Sähköntuotantoalalla tämä laite toimii voimakeskuskaappina suuritehoisten moottoreiden ohjaamiseen ja on varustettu perinteisillä sarjakytkimillä. Sähköasemasovelluksissa pystysuorassa virtakiskossa on kaksikerroksinen rakenne, jolla on vakaa jatkuva virransiirtokyky. Petrokemian teollisuuden skenaarioihin valitaan kaapit, joiden suojausluokka on IP54, ja virtakiskotila on pinnoitettu happoa ja alkalia kestävällä maalilla.

Vuonna 2024 lanseerattu parannettu patentoitu malli lisää sähköiset teleskooppisauvat synkroniset ohjauslaatikot ja pyörivät suodatinseularakenteet, mikä parantaa toiminnan tehokkuutta ja luotettavuutta sähkön tuotannossa, siirrossa ja jakelussa.

5. Innovatiivinen suunnittelu

Jiangsu Linmai Electricin vuonna 2024 myöntämä hyödyllisyysmallipatentti (CN215221413U) toteuttaa usean vetolaatikon toiminnan, jossa sähköiset teleskooppitangot ohjaavat kolmen kiinteän levyryhmän synkronista liikettä.

Shandong Dingshengin vuonna 2024 antama keksintöpatentti (CN114665407A) sisältää kosteudenkestävän suorituskyvyn. Modulaarinen laatikkorakenne, kaksitoiminen lämmönpoistojärjestelmä ja kosteuden induktiolaukaisumekanismi parantavat sopeutumiskykyä kosteissa ympäristöissä. Kaapin ylälevyn ja vesisäiliön kytkentälaite estää tehokkaasti sadeveden takaisinvirtauksen ja pohjavirtauksen ohjausrakenne parantaa vedenpoiston tehokkuutta.

6. Laadunvalvonta

Tuotteella on CCC-sertifikaatti ja se toteuttaa GB7251.1-2005-standardin tuotantoprosessissa. Tehdastesti sisältää 2500V/1min dielektrisen lujuustestin.

Kuljetusspesifikaatio rajoittaa yksittäisen lähetysmäärän enintään 4 yksikköön, ja nostopystypoikkeama saa olla alle 15 astetta. Käyttöönoton aikana vaaditaan yli kolme laatikon kiinnitystestiä, jotta varmistetaan koskettimien pätevä kosketusresistanssi.

Yhteenveto

MNS-kytkinlaite on huippuluokan pienjännitelaite, jossa on modulaarinen rakenne, ulosvedettävä rakenne, korkea turvallisuus, kätevä huolto ja älykäs laajennettavuus. Luotettavan rakenteen, vakaan virransyötön ja joustavan huollon ansiosta siitä on tullut ensisijainen päälaite pienjännitesähkönjakelujärjestelmissä teollisissa ja keskeisissä rakennusprojekteissa.
