Mitkä ovat GGD-kiinteiden pienjännitekytkinlaitteiden ydinteknologiat ja käytännön sovellukset?

Mitkä ovat ydinteknologiat ja käytännön sovelluksetGGD kiinteä pienjännitekytkinlaite?

Virallinen määritelmä: GGD AC-pienjännitteinen jakelukaappi on vakionasisätiloissa kiinteä AC-pienjännitekojeistosuunniteltu ja valmistettu kansallisten pienjännitekojeistojen standardien mukaisesti. Se soveltuu tehotaajuisiin pienjännitejakelujärjestelmiin, joissa on täysin suljettu lattiakaappi ja kiinteä sähköasennusrakenne. Sitä käytetään pääasiassa pienjännitevirranjakelussa, sähköenergian mittauksessa, linjasuojauksessa, loistehon kompensoinnissa ja piiriohjauksessa. Se on Kiinan kypsin ja laajimmin käytetty standardoitu peruspienjännitteinen sähkönjakelulaite teollisuustuotannon, talonrakentamisen, kunnallisen tuen ja uuden energian jakelun aloilla.

Pienjännitekojeistot ovat voimansiirto- ja jakelujärjestelmien päätelaitteen ydinlaitteita, jotka määrittävät suoraan koko jakelujärjestelmän turvallisuuden, vakauden ja tehonsyötön laadun. Kypsän mekaanisen rakenteen, vakaan toimintakyvyn, vahvan ympäristön sopeutumiskyvyn ja erinomaisen suunnittelukustannussuorituskyvyn ansiosta kiinteät GGD-pienjännitekojeistot ovat pitkään olleet valtavirran peruskaappityyppi uudisrakentamiseen, kunnostukseen ja sähkönjakeluhankkeiden laajentamiseen. Tässä artikkelissa kehitetään systemaattisesti koko GGD-kytkinlaitteiden ydintietoa mallin tulkinnan, rakennetekniikan, suunnitteluperiaatteen, toiminnallisten kaappityyppien, piirien koostumuksen, mallien valinnan erojen, skenaarioiden mukauttamisen, asennuksen, käytön ja huollon sekä yleisten vikojen perusteella. Suositun sanamuodon ja vahvan käytännöllisyyden ansiosta sitä voidaan käyttää referenssinä ammatillisessa oppimisessa, laitevalinnassa, paikan päällä rakentamisessa, laitteiden vastaanottamisessa sekä päivittäisessä käytössä ja kunnossapidossa.

I. Mallin tulkinta ja tuotteen sijoittelu

GGD:n kolme kirjainta vastaavat laitteen ydinrakenteellisia ja toiminnallisia ominaisuuksia, jotka toimivat perusperustana kaappityyppien erottamiselle ja laitesovelluksien arvioinnista pienjännitesähkönjakeluteollisuudessa. Jokainen kirjain määrittelee laitteen suunnitteluominaisuudet ja sovellusrajat.

Ensimmäinen kirjain "G" edustaa täysin suljettua metallikaappirakennetta. Laitteessa on kiinteä suljettu kaappirakenne, joka eroaa avoimista virranjakotuista ja yksinkertaisista avoimista jakelulaatikoista. Sillä on täydelliset pölynesto-, vieraiden aineiden ehkäisy- ja vahingossa tapahtuvat kosketukset estävät toiminnot, jotka täyttävät standardien sähkönjakeluhuoneiden turvallisuusstandardit. Sitä voidaan soveltaa vain standardoituihin sisätilojen sähkönjakeluskenaarioihin, eikä sitä käytetä väliaikaiseen yksinkertaiseen sähkönjakeluun.

Toinen kirjain "G" edustaa kiinteää asennusrakennetta, joka on GGD:n erottuvin piirre. Kaikki kaapin ensisijaiset ja toissijaiset sähkökomponentit on pultattu ja kiinnitetty kaapin kantaviin palkkeihin ilman liikkuvia mekaanisia rakenteita, kuten vetoa, tulppaa, liukumista ja jousia. Tämä rakenne luopuu jännitteisen linjan ylläpidon mukavuudesta vastineeksi parempaan rakenteelliseen jäykkyyteen, vahvempaan oikosulkuiskunkestävyyteen ja vakaampaan pitkäaikaiseen käyttötilaan, mukautuen teollisten skenaarioiden 7 × 24 tunnin keskeytymättömän toiminnan vaatimuksiin.

Kirjain "D" edustaa erityistä tehonjakelun ominaisuutta. Laitteet on suunnattu puhtaasti sähkönjakelutoimintoihin keskittyen pienjänniteteho-taajuussähkön siirtoon, jakeluun, mittaukseen ja suojaamiseen. Se ei tue erityisiä ohjaustoimintoja, kuten taajuudensäätöä ja automaattista ohjelmaohjausta, jotka toimivat puhtaana voimansiirtoa tukevana laitteena.

Tuotteen ydinsijoittelun yhteenveto: GGD on standardoitu pienjännitteinen pääjakokaappi, jossa on sisätiloissa lattialle seisova tyyppi, täysin kiinteä rakenne, vahva suurvirtasopeutuvuus, vakaa toiminta ja korkea yleiskäyttöisyys. Sitä käytetään pääasiassa teollisuuden, rakennusten, kuntien ja uusien energianjakelujärjestelmien perussähkönsyöttölaitteistona.

II. Kaappirakenne, valmistustekniikka ja taustalla oleva suunnittelulogiikka

1. Rungon yleinen rakenne ja ydinedut

GGD-kojeistossa on koottu profiilikehysrakenne, joka eroaa perinteisistä täysin hitsatuista kaapeista. Laitteet on koottu erityisillä pylväillä, palkeilla ja pystypalkeilla pulttien läpi, mikä estää tehokkaasti kaapin muodonmuutoksen, epätasaisen jännityksen ja kokohitsaustekniikan aiheuttaman rungon vääristymisen, sillä on korkea muovaustarkkuus ja hyvä rakenteellinen yhtenäisyys. "Rungon kantavuuden ja levykotelosuojauksen" suunnittelulogiikkaa noudattaen kaikki virtakiskot, kytkimet ja kaapelit kantavat lujan profiilirungon, kun taas ulkolevyt suorittavat vain suljettuja suoja- ja pölyeristystoimintoja. Pitkän käyttöiän aikana ei tapahdu rungon muodonmuutoksia, huonoa oven sulkeutumista tai komponenttien siirtymistä ja löystymistä, mikä takaa korkean rakenteen kestävyyden.

2. Kaappimateriaali- ja pintatekniikan käytännön toiminnot

Kaappi on valmistettu korkealaatuisista kylmävalssatuista teräslevyistä, joissa on paksunnetut kantavat rungot yleisen kantavuuden ja mekaanisen iskunkestävyyden parantamiseksi. Kaapin pinta käyttää teollista sähköstaattista jauheruiskutustekniikkaa, joka ei ole vain ulkonäön koristelu, vaan sillä on useita käytännöllisiä suojaavia vaikutuksia: ensinnäkin eristyssuojaus metallikuoren vuodon johtumisen estämiseksi ja sähköiskun riskien vähentämiseksi; toiseksi korroosionesto ja ruosteenesto sopeutuakseen sähkönjakelutilojen monimutkaiseen ympäristöön, jossa on kosteutta, huonoa ilmanvaihtoa ja pölyn kertymistä ja viivyttää kaapin ikääntymistä; Kolmanneksi valokaaren palamiskestävyys pienten oikosulkujen synnyttämien valokaarien vastustamiseksi ja vian laajenemisen rajoittamiseksi. Samaan aikaan kaikki metalliosat, mukaan lukien kaapin rungot, siirrettävät ovet ja irrotettavat sivulevyt, on yhdistetty yhtenäiseen maadoitusjärjestelmään erityisillä maadoitusjohtimilla muodostaen täyden potentiaalintasausjärjestelmän ja eliminoiden staattisen sähkön kertymisen ja kuoren aiheuttamat sähköriskit.

3. Sisäisen neljän vyöhykkeen fyysisen eristyksen ydinturvallisuusperiaate

GGD-kaappi ottaa käyttöön standardoidun itsenäisen neljän vyöhykkeen fyysisen osion asettelun, joka on laitteen ydinturvallisuusrakenne. Sen tarkoituksena on eristää vikoja, sulkea kaaria ja toteuttaa vyöhykesuojaus, joka estää paikallisia vikoja aiheuttamasta koko kaapin halvausta.

Top Busbar-huone: Koko kaapin suurimman energian ydinalueena se on itsenäisesti suljettu ja järjestetty päävirtakiskoilla, nollajohtimilla ja suojamaadoituskiskoilla, täysin varustettu eristävillä väliseinillä ja vaipeilla. Se voi tehokkaasti estää virtakiskojen vaiheiden väliset oikosulut, jotka johtuvat alemman kytkimen valokaaresta, kaapelivioista ja putoavista vieraista aineista, rajoittaa suuret sähköiset viat yläalueelle ja suojata kaikki alemmat tehohaarat häiriöiltä.

Keskimmäinen sähkökomponenttihuone: Se asentaa keskitetysti tärkeimmät sähkökomponentit, kuten katkaisijat, muuntajat ja kontaktorit. Keskitetty asettelu varmistaa tasaisen jännityksen välttäen laitteiden resonanssin ja offsetin suurivirtakäytön aikana. Kiinteä pulttiasennus eliminoi aukot sähkökoskettimissa, mikä vähentää huomattavasti suurtaajuisten vikojen, kuten virtuaalisen yhteyden, ylikuumenemisen ja palamisen todennäköisyyttä.

Alempi kaapelihuone: Ainutlaatuinen itsenäinen tila saapuvien ja lähtevien kaapeleiden asennukseen, puristamiseen ja kiinnittämiseen, mikä toteuttaa fyysisen eristyksen kaapelipiirien ja suurjännitekiskojen välillä. Se välttää tehokkaasti kaapelin eristyksen ikääntymisen ja vaippavaurioiden aiheuttamat virtakiskomaadoitus- ja oikosulkuviat, erottaa vahvan ja heikkovirran johdot, saa aikaan siistit ja selkeät piirit sekä helpottaa myöhempää huoltoa ja vianetsintää.

Etuoven instrumentin toiminta-alue: Se järjestää vain toissijaisia ​​heikkovirtavarusteita, kuten instrumentteja, merkkivaloja, käyttöpainikkeita ja siirtokytkimiä, toteuttaen tiukan fyysisen eristyksen vahvojen ja heikkojen virtojen välillä. Käyttäjien ei tarvitse koskettaa korkeajännitteisiä virtapiirejä päivittäisen tarkastuksen, parametrien katselun ja laitteiden käytön aikana, mikä välttää olennaisesti henkilökohtaisia ​​sähköiskuvaaraa ja parantaa käyttöturvallisuutta.

4. Tulo- ja lähtöjohdotustilat ja skenaarion mukauttaminen

Alhaalta sisään ja alhaalta ulos: Alan standardien mukainen valtavirtatila, joka sopii useimpiin sähkönjakelutiloihin, joissa on kaivannon johdotus. Kaapelit tulevat kaappiin maahaudoista piilotetulla, siistillä ja turvallisella johdolla, mikä soveltuu useimpiin tavanomaisiin sähkönjakelutapauksiin, kuten tehtaisiin, rakennuksiin ja asuinyhteisöihin.

Top-in ja top-out: Sopeutuu sähkönjakelutiloihin, joissa on täysi yläsiltaasettelu, jota käytetään enimmäkseen korkeissa konehuoneissa ja työpajoissa, joissa on keskitetty siltajohdotus, vähemmän kaapelin taivutusta, pientä johtohäviötä ja sujuvaa johdotusta.

Ylhäältä sisään alhaalta ulos ja alhaalta sisään ylhäältä ulos: Erityiset mukautuvat tilat, joita sovelletaan pääasiassa erityisiin työolosuhteisiin, kuten vanhan sähkönjakeluhuoneen remonttiin, piirin laajentamiseen ja rajoitettuun paikan päällä tapahtuvaan johdotukseen, erittäin joustavasti.

III. Tehonjakologiikka ja erilaisten toiminnallisten GGD-kaappien sovellusskenaariot

Täydellinen pienjännitevirranjakelujärjestelmä rakennetaan yhdistämällä useita toimivia GGD-kaappeja. Kaikki kaapit suorittavat tehtävänsä ja tekevät yhteistyötä keskenään muodostaakseen täydellisen sähkönjakelujärjestelmän, joka yhdistää virransaannin, kuormanjaon, vikasuojauksen, energiatehokkuuden optimoinnin ja tehonmittauksen.

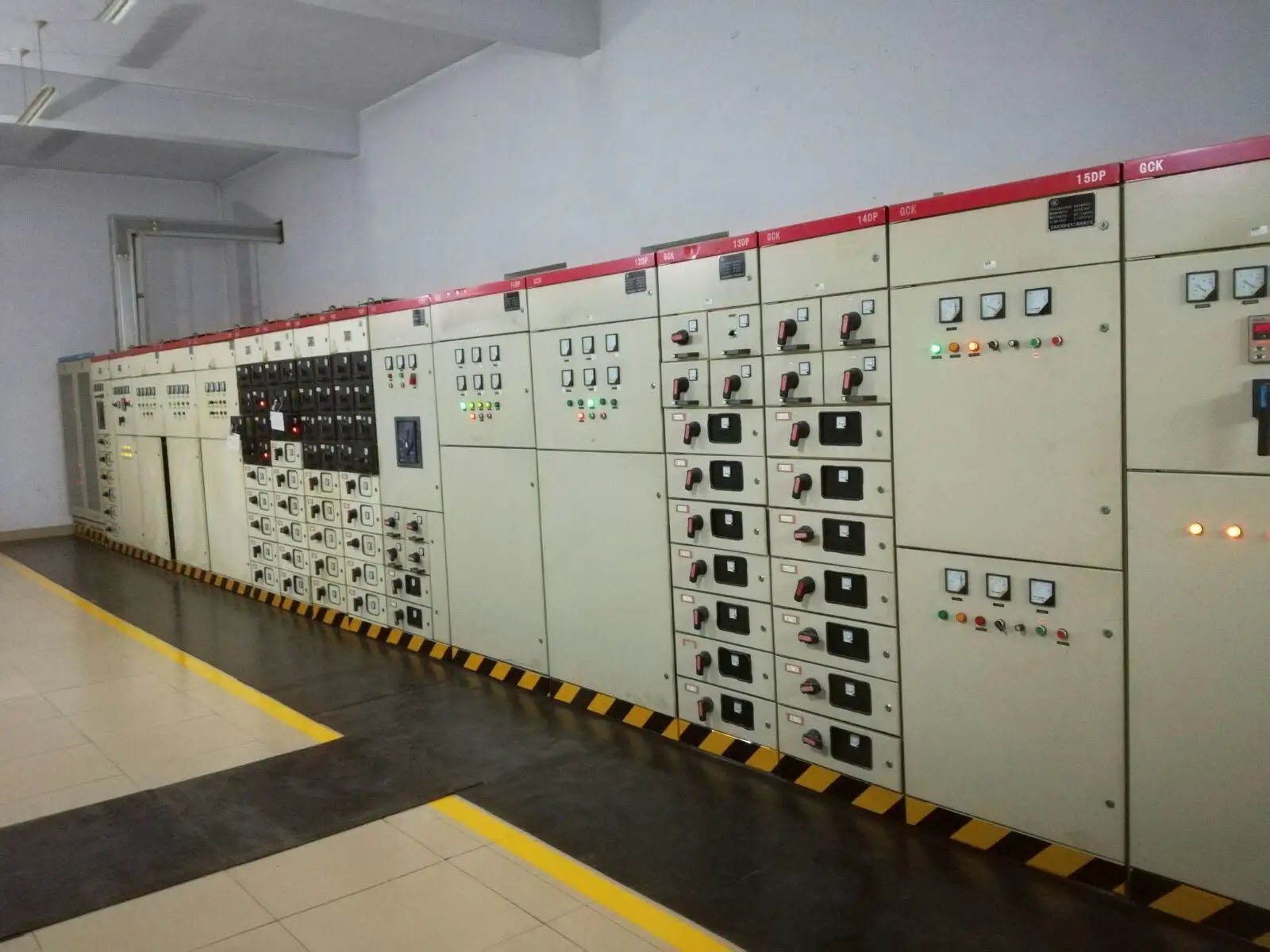

1. Incoming Cabinet (System Main Power Gatew

Saapuva kaappi on koko pienjännitteisen sähkönjakelujärjestelmän päävirtalähde, joka on varustettu yleisellä pääkatkaisijalla järjestelmän pääkytkennän ja ensisijaisen vikasuojauksen toimintojen suorittamiseksi. Ylemmän muuntajan teho siirtyy sisääntulokaappiin, joka on stabiloitu ja suojattu pääkatkaisijalla, ja sitten shuntissa kaikkiin takaosan toiminnallisiin kaappeihin. Laitteessa on useita suojatoimintoja, kuten ylikuormitus, oikosulku, alijännite ja vaihehäviö, ja se voi laukeaa välittömästi katkaistakseen virran, jos järjestelmässä ilmenee vakavia vikoja takalinjojen ja laitteiden suojaamiseksi. Yksittäinen tehonsyöttöjärjestelmä on varustettu yhdellä tulokaapilla, kun taas kaksipiirinen redundanttiteholähdejärjestelmä vaatii kaksi tulokaappia, jotka on sovitettu yhteen sidoskaapin kanssa.

2. Lähtevä kaappi (kuormanjakopääte)

Sähkönjakelujärjestelmän haaraydinlaitteistona lähtevä kaappi jakaa päävirtalähteen useisiin itsenäisiin haaroihin sopeutuakseen erilaisiin kuormituksiin, kuten sähkölaitteisiin, valaistusjärjestelmiin ja toimistotiloihin. Kun yhden piirin riippumaton tehonjakologiikka yhdellä suojauksella otetaan käyttöön, kunkin haaran suojaus on riippumaton toisistaan. Vain viallinen haara laukeaa ylikuormituksen, oikosulun tai yksittäisen haaran vuotamisen yhteydessä vaikuttamatta järjestelmän yleiseen virransyöttöön, mikä takaa tarkan vianeristyksen ja helpottaa nopeaa vianmääritystä ja virran palautusta.

3. Loistehon kompensointikaappi (järjestelmän energiatehokkuuden optimointiydin)

Teollisissa skenaarioissa on suuri osuus moottoreista ja induktiivisista laitteista, jotka aiheuttavat suuren määrän loistehohäviöitä toiminnan aikana, mikä johtaa alhaiseen verkkotehokertoimeen, lisääntyneeseen verkkojännitteen laskuun, kovenevaan laitteiden lämmitykseen ja tehokertoimen sakkomaksuihin tehonsyöttötoimistoilta, mikä nostaa yritysten virrankulutuskustannuksia. Loistehokompensointikaappi vaihtaa automaattisesti kondensaattoriryhmät reaaliaikaisten verkon kuormituksen muutosten mukaan kompensoidakseen dynaamisesti järjestelmän loistehoa, stabiloidakseen verkkojännitteen, vähentääkseen linjahäviöitä ja parantaakseen tehonkäyttöä. Harmonisissa työolosuhteissa intensiivisten taajuusmuuttajien ja suurtaajuuslaitteiden kanssa on asennettava reaktorit yliaaltojen vaimentamiseksi ja kompensointilaitteiden palamisen estämiseksi.

4. Sidekaappi (kaksitehoinen keskeytymättömän virtalähteen ydin)

Sidekaappi on tarkoitettu erityisesti erittäin luotettaviin redundanttisiin tehonsyöttöjärjestelmiin, joissa on kaksi tulojohtoa ja kaksi virtakiskoa. Normaaleissa käyttöolosuhteissa virtakiskojen kaksi osiota saavat virtaa itsenäisesti kahdesta sisääntulevasta kaapista, ja kiinnityskaappi pysyy auki. Kun jokin saapuva virtalähde katkeaa tai laukeaa, sidontakaappi sulkeutuu automaattisesti tai manuaalisesti, ja normaali virtalähde syöttää virtaa molemmille virtakiskoosille laaja-alaisen sähkökatkon välttämiseksi. Sitä käytetään laajalti keskeisissä skenaarioissa, joissa on korkeat vaatimukset virransyötön jatkuvuudelle, kuten sairaaloissa, suurissa ostoskeskuksissa, datahuoneissa, teollisissa tuotantolinjoissa ja palosähkönjakelujärjestelmissä.

5. Mittauskaappi (erityislaitteet tehonselvitykseen)

Mittauskaappi on erityinen standardoitu kaappi, joka on tehonsyöttöosastojen valvonnassa. Sen kaappirakenne, komponenttien kokoonpano ja johdotustekniikka noudattavat tiukasti virtalähteen hyväksymisvaatimuksia. Kaappi on erityisesti varustettu mittausmuuntajilla ja älykkäillä sähköenergiamittareilla, jotka keräävät ja laskevat tarkasti järjestelmän kokonaisvirrankulutuksen, mikä toimii laillisena perustana sähkömaksujen selvitykselle. Kaappi tukee lyijytiivistyksen ohjausta, ja yksityiset johdotukset ja laitteiden muuttaminen on kiellettyä vaatimustenmukaisen, tarkan ja jäljitettävän tehonmittauksen varmistamiseksi.

IV. Ensisijaisten ja toissijaisten piirien perusperiaatteet

1. Ensisijainen päävirtapiiri

Ensisijainen päävirtapiiri on järjestelmän vahvavirtainen pääkanava, joka sisältää pääasiassa päävirtakiskot, haarakiskot, katkaisijoiden pääkoskettimet, tulo- ja lähtökaapelit sekä kuormajohtoliittimet. Sen ydintehtävänä on siirtää ja jakaa suuritehoista sähköenergiaa, kytkemällä suoraan päätekuormat, määrittämällä kaapin kokonaisvirransyöttökapasiteetin ja oikosulkuvastus. GGD:n kiinteä rakenne varmistaa johtavien komponenttien lujan kiinnityksen ilman liikkuvia tulpparakoja ja vakaan kosketusvastuksen. Se ei ole altis ylikuumenemiselle, virtuaaliselle kytkennälle ja palamiselle pitkäaikaisen suurvirtakäytön aikana, sillä on erinomainen kaarivastus ja oikosulkuiskun kestävyys, ja se mukautuu pääsuurvirtapiirien pitkäaikaiseen vakaaseen toimintaan.

2. Toissijainen ohjauspiiri

Toissijainen ohjauspiiri on matalajännitteinen heikkovirta-apujärjestelmä, joka tukee ensiöpiiriä. Se ei välitä suoraan suuritehoista sähköenergiaa, ja sen ydintoimintoja ovat valvonta, suojaus, ohjaus ja ennakkovaroitus. Se sisältää pääasiassa neljä toimintoa: reaaliaikainen käyttötietojen, kuten jännitteen, virran ja virrankulutuksen, kerääminen; palaute laitteiden sulkemis-, avautumis- ja vikatiloista; ylikuormituksen, oikosulun, alijännitteen ja muun vikasuojauksen toteutuminen; paikallisen käytön ja kauko-ohjauksen tuki. Epäsuora voimakkaan virran ohjaus heikon virran kautta parantaa huomattavasti laitteiden käyttöturvallisuutta sekä käyttö- ja huoltomukavuutta.

V. GGD:n tärkeimmät edut ja haitat

1. Tärkeimmät edut

Ensinnäkin korkea toimintavarmuus ja alhainen vikaprosentti. Laitteessa ei ole herkkiä mekaanisia rakenteita, kuten laatikoita, liukukäytäviä ja jousia, mikä välttää pohjimmiltaan viat, kuten mekaanisen jumiutumisen, huonon kosketuksen ja komponenttivian, mukautuu 24 tunnin keskeytymättömään käyttöön ja vähentää myöhempää käyttö- ja huoltopainetta.

Toiseksi vankka rakenne ja vahva vikasietoisuus. Kiinteiden komponenttien asennuksen ja siistin ja vakaan virtakiskoasettelun ansiosta kaapin rakenne ei löysty, komponentit eivät ponnahda ulos eivätkä kaaret leviä laajasti järjestelmän oikosulkuvikojen yhteydessä, mikä varmistaa vahvan vikojen hallittavuuden.

Kolmanneksi korkea universaalisuus ja yhteensopivuus. Laitteilla on korkea standardointiaste, yhteensopiva useiden valtavirran pienjännitesähkökomponenttien kanssa laajasti käytetyillä teollisuuden lisälaitteilla ja ilman räätälöityjä teknisiä esteitä, mikä mahdollistaa nopean huollon, remontin ja kapasiteetin laajentamisen.

Neljänneksi suuri remontin joustavuus. Kaapissa on tilava sisätila ilman redundantteja rakenteita, mikä mahdollistaa uusien sähkönjakelupiirien, älykkäiden valvontamoduulien ja loistehon kompensointimoduulien lisäämisen myöhempien käyttö- ja huoltotarpeiden mukaan sopeutuen vanhojen sähkönjakelutilojen uusimiseen ja saneeraukseen.

Viidenneksi, huomattava kustannustehokkuus. Kypsällä tuotantotekniikalla ja alhaisilla massatuotantokustannuksilla sen hinta on paljon alhaisempi kuin laatikkotyyppisillä kojeistoilla samalla tehonjakelukapasiteetilla, mikä sopii laajamittaiseen sähkönjakeluprojektien toteuttamiseen.

2. Tärkeimmät haitat

Ensinnäkin riittämätön käyttö- ja ylläpitomukavuus ja pakollinen virrankatkaisuhuolto. Kaikki komponentit on asennettu kiinteästi ilman itsenäisiä vedettäviä huoltoyksiköitä, jotka vaativat ylemmän virtalähteen virran katkaisemista yksipiiristä vikahuoltoa ja laitteiden vaihtoa varten, ei pysty toteuttamaan jännitteellistä huoltoa.

Toiseksi alhainen modulaarisuusaste ja huono yksiköiden vaihdettavuus. Yhtenäistä modulaarista standardia ei ole, ja eri valmistajien kaappien sisäiset asettelut ja asennusmitat ovat erilaisia, joten piiriyksiköiden, kuten laatikkokaappien, suoraa vaihtoa ei voida toteuttaa.

Kolmanneksi rajoitettu sopeutuminen huippuluokan skenaarioihin. Virran katkaisun ylläpitoominaisuuden rajoittama se ei pysty vastaamaan korkeisiin virransyötön vaatimuksiin, kuten säännölliseen huoltoon, nollavirtakatkoksen ja tarkkuuskuormituksen virransyöttöön.

VI. GGD-, GCK- ja MNS-kaappityyppien erot ja valintalogiikka

GGD, GCK ja MNS ovat kolme yleistä kaappityyppiä Kiinan pienjännitesähkönjakeluteollisuudessa. Niiden keskeiset erot ovat rakenteellisessa muodossa, toiminta- ja huoltotavassa, luotettavuustasossa ja skenaarioiden mukauttatavuudessa pikemminkin kuin ulkonäössä.

GGD: Täysin kiinteä rakenne ilman liikuteltavia laatikostoja, vakaa rakenne, vahva oikosulkuvastus, alhainen hinta ja erinomainen suurvirtasuorituskyky. Sen haittana on virrankatkaisuhuolto, joka sopii järjestelmän pääkaappiin, päävirranjakoon ja tavanomaiseen vakaaseen kuormituksen tehonjakoon.

GCK: Puolilaatikkorakenne itsenäisesti vedettävillä ja vaihdettavilla lähtöpiireillä, jotka mahdollistavat yksittäisten piirien jatkuvan ylläpidon. Se tasapainottaa vakauden ja käyttömukavuuden, ja se on sovitettu pääasiassa työpajan tehokuormitukseen ja toistuvaa huoltoa vaativiin työolosuhteisiin.

MNS: Huippuluokan täysmodulaarinen laatikkokaappi, jossa on vahva yksiköiden vaihdettavuus, korkea älykkyys, korkea suojaustaso ja korkea käyttö- ja ylläpitotehokkuus, mutta korkea hinta, soveltuu konesaleihin, tarkkuustuotantoon, huippuluokan kauppaan ja keskeytymättömään tärkeisiin kuormitusskenaarioihin.

Toimialan valintakaava: Valitse GGD tavanomaiselle vakaan tilan virranjakelulle, suurivirtaisille pääpiireille ja budjettiohjatuille projekteille; valitse GCK korjaamon tehon ja säännöllisen huollon työoloille; Valitse MNS huippuluokan skenaarioihin, nollavirtakatkoksia ja tarkkuuskuormia varten.

VII. Sovellettavat ja soveltumattomat skenaariot

1. Ensisijaiset soveltuvat skenaariot

Eri tehtaiden pääsähkönjakeluhuoneet, rakennusten ja asuinyhteisöjen sähkönjakeluhuoneet, aurinkosähkövoimaloiden pienjänniteverkkoon kytketyt järjestelmät, väliaikaiset pääsähkönjakokaapit rakennustyömaille, tehdaspajojen pääsähkönjakelu, kunnallinen perinteinen sähkönjakelu, vesipumppuhuoneiden ja puhallinhuoneiden keskitetty sähkönjakelu sekä muut perussähkönjakelun tarpeet ilman toistuvia vakaita kuormituksia.

2. Ei-suositellut skenaariot

Datakeskusten ydinvoimanjakelu, sairaaloiden leikkaussalien hätäsähkönjako, tarkkuusinstrumenttilaboratorioiden sähkönjakelu, teollisuusautomaation ydintuotantolinjojen sähkönjakelu, toistuvaa käynnistystä, pysäytystä ja reaaliaikaista huoltoa vaativat avainkuormat sekä valvomattomat älykkäät korkean tason voimalaitokset, joilla on korkeat vaatimukset virransyötön jatkuvuudelle sekä toiminnan ja ylläpidon tehokkuudelle.

VIII. Asennus, käyttö, huolto ja yleisten vikojen analyysi

1. Asennuksen ydinkohdat

Kaappi sopii lattialle seinään asennettavaksi kiinteästi. Useat kaapit on tasoitettava tarkasti ja tiiviisti järjestelyn aikana, jotta varmistetaan tasainen virtakiskon puskuliitos, tasainen kaapin jännitys ja tasainen oven avautuminen ja sulkeminen. Kaapelijohdotus noudattaa tiukasti vahvan ja heikon virran kaapelointiperiaatetta, jotta vältetään sähkömagneettiset häiriöt, varmistetaan vakaat toissijaiset instrumentit ja suojaussignaalit ja saavutetaan siisti ja tukeva kokonaisuus.

2. Maadoituksen turvallisuuden perusvaatimukset

Täyden alueen luotettava maadoitus on GGD:n turvallisen toiminnan ydintakuu. Kaikki metalliosat, kuten kaapin karmit, siirrettävät ovet, sivulevyt, asennuspalkit ja kaapelihyllyt, on kytkettävä maadoitusjärjestelmään. Siirrettävät ovet on yhdistetty erityisillä joustavilla maadoitusjohtimilla estämään saranapisteiden hapettumisen ja korroosion aiheuttamia maadoitusvirheitä, mikä estää kokonaisvaltaisesti sähkövuodon, staattisen sähkön, sähköiskun ja laitteiden rikkoutumisriskit.

3. Päivittäisen käytön ja huollon tekniset tiedot

Päivittäinen rutiinitarkastus ei vaadi kaapin avaamista; laitteiden käyttöolosuhteet voidaan arvioida oveen asennettujen instrumenttien ja merkkivalojen avulla. Sisäisen kaapin huollon on noudatettava tiukasti neljää turvatoimenpidettä: virran katkaisu, virran katkaisu, varoituskilpien ripustaminen ja maadoitus. Live-kaapin avaaminen on ehdottomasti kielletty. Säännöllinen huolto keskittyy kaapin pölynpoistoon, kiskojen ja liittimien kiinnitykseen, toisiopiirin tarkastukseen ja maadoituksen kunnon tarkastukseen mahdollisten piilevien vaarojen poistamiseksi etukäteen.

4. Yleiset viat ja syyanalyysi

Epänormaali kaapin ylikuumeneminen: Yleisin laitevika, joka johtuu pääasiassa löystyneistä johtoliittimistä, löystyneistä virtakiskopulteista ja riittämättömästä kaapelin puristamisesta, mikä johtaa liialliseen kosketusvastukseen ja lämmön muodostumiseen. Se liittyy pikemminkin rakennus- ja käyttöprosessiongelmiin kuin kaapin laatuvirheisiin.

Usein haarojen laukeaminen: Syynä on useimmiten takakuormien ylikuormitus, johtojen sähkövuodot ja päätelaitteiden viat, kaapista itsestään riippumatta. Viat voidaan jäljittää ja poistaa tarkastamalla vastaavat haarakuormat.

Epänormaalit instrumenttitiedot: Syynä on useimmiten löystynyt toisiopiirin johdotus, muuntajavika tai heikkovirran signaalin sähkömagneettinen häiriö. Vianetsintä voidaan suorittaa nopeasti loppuun tarkistamalla ensin toissijainen ohjauspiiri.

IX. Kehityksen tila ja sovelluksen yhteenveto

GGD kiinteä pienjännitekojeisto on standardoitu ja kypsä pienjännitesähkönjakelulaitteisto, joka on todistettu vuosikymmenten insinöörikäytännöllä. Verrattuna huippuluokan modulaarisiin laatikkokaappeihin, GGD:ltä puuttuu korkea älykkyys, nopea iteraatio ja huoltovapaat edut, mutta se täyttää tarkasti useimpien tavanomaisten sähkönjakeluolosuhteiden vaatimukset Kiinassa. Vakaan rakenteen, korkean turvallisuuden ja luotettavuuden, vahvan universaalisuuden ja korkean kustannustehokkuuden ydinetujen ansiosta se on pitkään ollut siviili-, teollisuus-, kunnallis- ja uuden energianjakelun valtavirran markkinoilla. Jatkuvan energiatekniikan standardoinnin ja päivittämisen myötä GGD-kaappitekniikkaa ja turvakonfiguraatiota optimoidaan ja toistetaan jatkuvasti, mikä vahvistaa entisestään sen kulmakiviasemaa pienjännitesähkönjakelussa ja tarjoaa vankan takuun eri sähköjärjestelmien turvalliselle, vakaalle ja pitkäkestoiselle toiminnalle.

X. Usein kysytyt kysymykset (tiiviit kysymykset ja vastaukset)

Q1: Mitkä ovat GGD-kojeiston ydinmääritelmät ja -ominaisuudet?V: GGD on vakio sisätiloissa kiinteä pienjännitekojeisto. Se käyttää täysin suljettua lattiarakennetta kiinteillä komponenteilla, joissa on korkea vakaus, vahva oikosulkuvastus, alhainen vikanopeus ja korkea kustannustehokkuus tavanomaiseen pienjännitteisen virranjakelun, mittauksen ja suojauksen kannalta.

Q2: Mitkä ovat tärkeimmät erot GGD:n, GCK:n ja MNS:n välillä?V: GGD on täysin kiinteä, vakaa ja kustannustehokas, mutta vaatii virrankatkaisuhuoltoa. GCK on puolivedettävä ja MNS täysin modulaarisesti vedettävä, molemmat tukevat live-line-huoltoa korkeammalla kustannuksilla ja tehokkaammalla.

Q3: Mitkä skenaariot suosivat GGD:tä ja mitkä eivät ole suositeltavia?V: GGD soveltuu tehtaisiin, rakennuksiin, kunnalliseen ja aurinkosähköiseen tasaiseen tehonjakoon. Se ei sovellu datakeskuksiin, sairaaloiden hätävirtalähteeseen, tarkkuuslaboratorioihin eikä jatkuvaa virrankäyttöä vaativiin jatkuvaan huoltoon.

Q4: Miksi GGD:n sisäinen huolto on suoritettava virran ollessa pois päältä?V: Kaikki komponentit on asennettu kiinteästi ilman eristettyjä vedettyjä yksiköitä. Jännitteisen kaapin avaaminen voi aiheuttaa valokaaren oikosulun ja sähköiskun, joten virrankatkaisuhuolto on pakollista.

Q5: Mikä on GGD:n ja sen ehkäisymenetelmien yleisin vika?V: Yleisin vika on löystyneiden liitinten ja huonon kosketuksen aiheuttama ylikuumeneminen. Säännöllinen kiinnitys, pölypuhdistus ja maadoitustarkastus voivat tehokkaasti estää tällaiset viat.

Q6: Mitkä kaapit muodostavat täydellisen GGD-sähkönjakelujärjestelmän?V: Täydellinen järjestelmä sisältää tulevan, lähtevän, loistehon kompensoinnin, sidos- ja mittauskaapit täydellisten tehonjakelu-, suojaus- ja mittaustoimintojen toteuttamiseksi.

Q7: Mikä on kaapin neljän vyöhykkeen erotussuunnittelun ydintoiminto?V: Se eristää toiminnalliset alueet ja erilaiset virrat, hillitsee valokaaren etenemistä, estää vahingossa tapahtuvan kosketuksen ja vian laajenemisen sekä parantaa yleistä käyttöturvallisuutta ja vakautta.
