Kuinka suurjännitekojeistot takaavat sähköjärjestelmien turvallisen ja vakaan toiminnan?

Kuinka suurjännitekojeistot takaavat sähköjärjestelmien turvallisen ja vakaan toiminnan?

I. Suurjännitekojeiston ydinmääritelmä ja teollisuuden sijoittelu

Suurjännitekojeistot ovat voimansiirto- ja jakelujärjestelmän sähkönjakelulaitteiden ydin. Yleisten sähköalan standardien mukaan se tarkoittaa erityisesti suljettuja kojeistoja, joiden nimelliskäyttöjännite on yli 36 kV ja jotka voivat toteuttaa suurjännitevirtapiirien kytkennän, katkaisun, valvonnan, suojauksen ja ohjauksen. Poiketen tavallisista pienjännitteisistä sähkönjakelulaitteistoista, korkeajännitekojeistot ovat pitkään ladattuna valmiustilassa, pysyvät suurimman osan ajasta kiinni-asennossa ja suorittavat avaus- ja laukaisutoimenpiteitä vain laitehuollon, linjavikojen ja sähköverkkojakelun aikana erittäin alhaisella laitteiston vikasietokyvyllä ja erittäin korkeilla luotettavuusvaatimuksilla.

Sähköverkkojen, voimalaitosten, teollisuus- ja kaivosyritysten sekä suurten rakennusten sähkönjakelujärjestelmien keskeisenä keskuksena suurjännitekojeistot määräävät suoraan virransyötön vakauden, turvallisuuden ja jatkuvuuden. Se ei voi vain katkaista tarkasti vikavirtoja, kuten ylikuormitusta, oikosulkua ja salaman ylijännitettä, vaan myös toteuttaa sähköenergian kohtuullisen jakautumisen, linjan eristyksen ja laitteiden suojauksen, mikä tekee siitä välttämättömän ydinlaitteen korkea- ja matalajännitteisessä sähkönjakelujärjestelmässä. Viimeisten 15 vuoden aikana korkeajännitekatkaisijoiden tekniikka on toistunut nopeasti tehoälyn parantamisen ja viherryttämisen myötä. Vähimmäisöljykatkaisijat ja ilmapuhalluskatkaisijat on päivitetty asteittain, ja rikkiheksafluoridi (SF6) -katkaisijat ovat nousseet nykyisten suurjännitekojeistojen pääkokoonpanoksi niiden erinomaisen eristyksen ja valokaaren sammutuskyvyn ansiosta.

II. Kytkinlaitteiden jännitetasojen täydellinen luokkajako

Nimelliskäyttöjännitteen mukaan energiateollisuus jakaa kojeistot kolmeen luokkaan: pienjännite, keskijännite ja korkea jännite. Kolmen tyyppisillä laitteilla on merkittäviä eroja sovellusskenaarioissa, rakenteellisissa kokoonpanoissa ja turvallisuusstandardeissa, ja ne mukautuvat eri sähkönjakeluskenaarioiden tarpeisiin:

1. Pienjännitekytkinlaitteet (LV)

Nimelliskäyttöjännitteellä ≤ 1kV se asennetaan pääasiassa tehonjakelumuuntajien pienjännitepuolelle, ja sitä käytetään laajalti päätevirranjakelutilanteissa, kuten teollisuuspajoissa, kaupallisissa rakennuksissa ja asuinyhteisöissä. Se vastaa terminaalin sähköenergian jakelusta ja peruspiirin suojauksesta, yksinkertainen rakenne, kätevä käyttö ja alhaiset ylläpitokustannukset.

2. Keskijännitekytkinlaitteet (MV)

Nimelliskäyttöjännitealue on 1kV ~ 75kV. Se on yleinen laite teollisuustuotannossa sekä pienissä ja keskisuurissa sähköasemissa. Se on pääasiassa mukautettu generaattoreihin, syöttöpiireihin, suuriin moottoreihin, alueellisiin siirto- ja jakelulinjoihin ja muihin laitteisiin ottaen huomioon sähkönjakelun tehokkuus ja vikasuojausominaisuudet ja mukautumaan keskipään voimansiirtoskenaarioihin.

3. Korkeajännitekytkinlaitteet (HV)

Nimelliskäyttöjännitteellä ≥ 75kV, se on erikoislaite suurjännitteiseen voimansiirtoon ja jakeluun. Suunniteltu korkeajännitteisiin, suuriin virtoihin ja suuriin kuormituksiin, se on varustettu täydellisellä sarjalla parannettuja turvasuojalaitteita ja tarkkoja valvontakomponentteja. Sitä käytetään pääasiassa suuren riskin ja suuren kuormituksen tehoskenaarioissa, kuten suurissa sähköasemissa, voimalaitoksissa, maakuntien välisissä siirtolinjoissa, petrokemianteollisuudessa ja metallurgisessa raskaassa teollisuudessa, ja se on ydintakuu suurjänniteverkkojen vakaalle toiminnalle.

III. Yksityiskohtainen selitys suurjännitekojeiston kaikista ydinkomponenteista ja toiminnoista

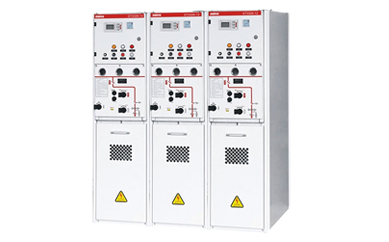

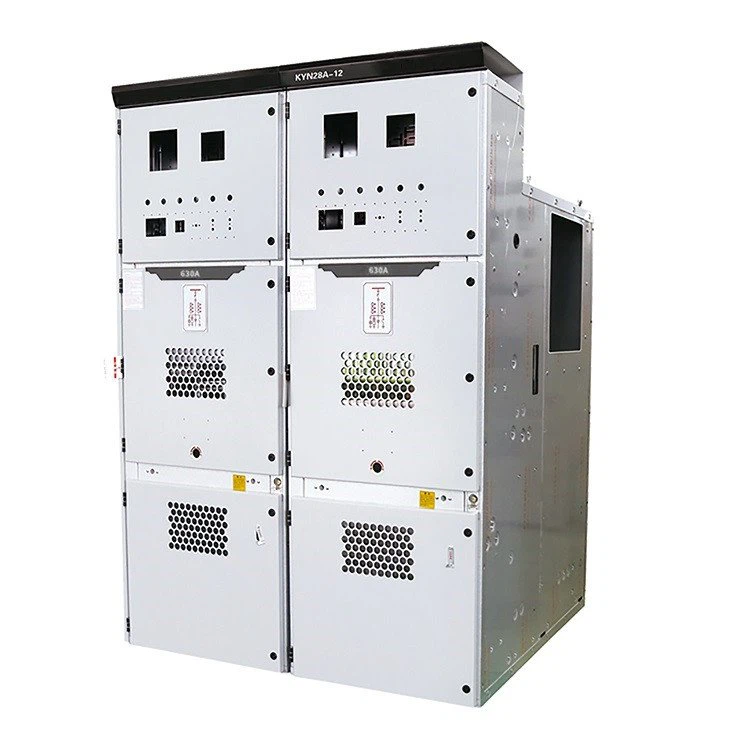

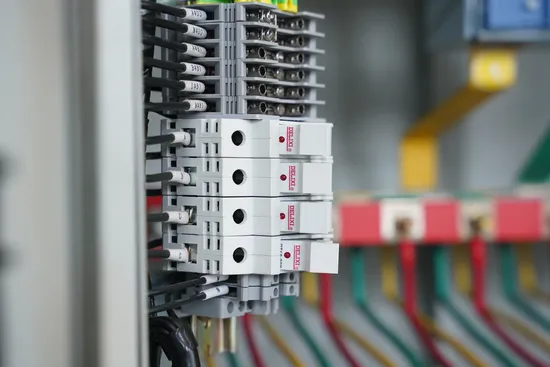

Suurjännitekojeistossa on modulaarinen suljettu kaappirakenne, joka on jaettu sisä- ja ulkoasennusmuotoihin. Kokonaisuus koostuu kolmesta moduulista: ensisijaisesta pääpiirilaitteistosta, toissijaisesta ohjaus- ja valvontalaitteesta sekä turvasuojavarusteista. Kaikki komponentit muodostavat yhdessä täydellisen virranjakelu-, suojaus- ja valvontajärjestelmän. Ydinkomponenttien toiminnot ovat seuraavat:

1. Suurjännitekatkaisin (ydinkomponentti)

Korkeajännitekojeiston "sydämenä" tunnettu se on ainoa ydinkomponentti, joka voi kytkeä päälle ja pois kuormitettuja piirejä ja katkaista oikosulkuvikavirrat. Laitteen vastenopeus voi olla millisekunteja. Kun linjassa esiintyy ylikuormitusta, oikosulkua, vuotoa ja muita vikoja, se voi välittömästi katkaista vikapiirin, estää vian leviämisen ja suojata taustalaitteita ja koko siirtolinjaa. Tällä hetkellä yleisin tyyppi on SF6-katkaisija, jonka etuna on vahva valokaaren sammutuskyky, hyvä eristyskyky, alhainen vikanopeus ja pitkä käyttöikä, joka mukautuu pitkäaikaisiin keskeytymättömiin käyttöolosuhteisiin.

2. Laitemuuntajat (seurannan ja mittauksen ydin)

Jaettu virtamuuntajiin (CT) ja jännitemuuntajiin (VT), ne ovat kytkinlaitteiden "aistielimiä". Ydintoiminto on muuntaa korkea jännite ja suuri virta tavallisiksi pienjännite- ja pienivirtasignaaleiksi. Toisaalta se tarjoaa tarkat tiedot instrumenttimittaukseen ja tehotietojen seurantaan; toisaalta se antaa laukaisusignaaleja suojareleille, toteuttaa automaattisen vian varhaisen varoituksen ja laukaisun sekä varmistaa sähköjärjestelmän visualisoidun ja ohjattavan toiminnan.

3. Maadoituskytkin (turvasuojauksen ydin)

Se on pakollinen turvakomponentti, jota käytetään pääasiassa laitteiden huoltoolosuhteissa. Kun katkaisija ja erotin on avattu ja katkaistu, maadoituskytkin voi nopeasti muodostaa maadoituspiirin, vapauttaa kokonaan johdossa ja laitteessa jäljellä olevat indusoidut varaukset ja jäännösjännitteen, poistaa piilevän jännitteellisen käytön vaaran ja varmistaa täysin huoltohenkilöstön henkilökohtaisen turvallisuuden ja laitteiden turvallisuuden.

4. Step-Up/Step-Down-muuntaja

Se on kojeiston suurin ja kallein tehonmuunnoslaitteisto. Step-up-muuntajia käytetään pääasiassa lähetyspäässä vähentämään lähetysvirtaa lisäämällä jännitettä ja vähentämään tehohäviötä pitkän matkan lähetyksessä; Tehonjakelupäätteessä käytetään alaspäin muuntavia muuntajia korkeajännitesähkön muuntamiseen teollisuus- ja siviililaitteisiin sopivaksi pienjännitesähköenergiaksi, mikä mahdollistaa tehokkaan siirron ja sähköenergian järkevän mukauttamisen.

5. Irrotuskytkin (eristyskomponentti)

Tunnetaan myös isolaattorina, se on mekaaninen manuaalinen kytkin ilman valokaaren sammutustoimintoa, ja sen käyttö kuormalla on ehdottomasti kielletty. Sen päätehtävänä on toteuttaa fyysinen eristys laitteiden ja sähköverkon välillä, muodostaa ilmeinen virrankatkaisupiste, tarjota turvalliset käyttöolosuhteet laitteiden huollolle ja linjakäytölle ja huollolle, ja se on perusturvatakuulaite suurjännitekäyttöön.

6. Suojarele (älykäs ohjauskomponentti)

Kojeiston "älykkäät aivot" voivat valvoa toimintaparametreja, kuten verkkojännitettä, virtaa ja lämpötilaa reaaliajassa 24 tuntia vuorokaudessa ja tunnistaa tarkasti epänormaalit työolosuhteet, kuten oikosulku, ylikuormitus ja maasulku. Kun vika havaitaan, se lähettää välittömästi käskyn laukaista katkaisija laukeamaan ja samalla sammuttaa vikakaaren ja tallentaa vikatiedot, mikä mahdollistaa nopean vian eristyksen ja jäljitettävyyden.

7. Virtakiskot (sähköenergian siirtokanava)

Valmistettu matalaimpedanssisista johtavista materiaaleista, se on pääkanava sähköenergian siirtoon kojeiston sisällä. Se vastaa kaikkien ydinkomponenttien, kuten katkaisijoiden, muuntajien ja muuntajien liittämisestä, mikä varmistaa tehokkaan ja vakaan sähköenergian siirron kaapissa. Sen materiaalin laatu ja asennusprosessi vaikuttavat suoraan kojeiston yleiseen siirtotehokkuuteen.

8. Ylijännitesuojat ja maadoitusverkko (ylijännitesuojajärjestelmä)

Ylijännitesuojat on suunniteltu erityisesti ohimeneviin suurjänniteiskuihin, kuten salaman ylijännite ja kytkentäylijännite. Ne voivat imeä nopeasti ylijänniteenergiaa ja välttää laitteiden eristyskerrosten korkeajännitteisen rikkoutumisen; tukeva maadoitusverkko koostuu maanalaisista metallielektrodeista ja maadoitustankoista, jotka voivat johtaa nopeasti vikavirtaa ja aaltovirtaa maahan, mikä tarjoaa kaksinkertaisen suojan laitteille ohimeneviä suurjännitevaurioita vastaan.

9. Kontaktori

Soveltuu matalajännitteisille apupiireille, joiden jännite on alle 1 kV, ja se voi usein kytkeä päälle ja pois ohjauspiirejä ja tehopiirejä etäältä ohjaten pääasiassa kuormia, kuten moottoreita, kondensaattoreita ja valaistuslaitteita. Katkaisimiin verrattuna kontaktoreissa on korkeampi toimintataajuus ja pidempi mekaaninen käyttöikä, mutta niillä ei ole korkeajännitteistä vikakatkaisukykyä, ja niitä käytetään vain pienjänniteapuohjauskomponentteina.

IV. Kaksi päätyyppiä suurjännitekojeistoja ja niiden etujen ja haittojen vertailu

Eri eristysmateriaalien mukaan teollisuus jakaa suurjännitekojeistot kahteen luokkaan: ilmaeristetyt kytkinlaitteet (AIS) ja kaasueristetyt kytkinlaitteet (GIS). Näillä kahdella on merkittäviä eroja sopeutumisskenaarioissa, suorituskykyominaisuuksissa sekä käyttö- ja ylläpitokustannuksissa:

1. Ilmaeristetyt kytkinlaitteet (AIS)

Luonnonilman eristysväliaineena se on perinteisen suurjännitekojeiston yleisin tyyppi. Sen tärkeimmät edut ovat yksinkertainen rakenne, alhaiset kustannukset, kätevä asennus, intuitiivinen vianmääritys ja alhaiset päivittäiset huoltovaikeudet; sen haittoja ovat kaapin suuri tilavuus, ympäristön vaikutuksesta suuresti vaikuttava eristyskyky ja helppo eristyksen hajoaminen kosteissa, pölyisissä ja saastuneissa ympäristöissä. Se soveltuu pääasiassa tavanomaisille ulkosähköasemille ja korkeajännitteisille sähkönjakelukohteille, joissa on hyvät työolosuhteet.

2. Kaasueristetyt kytkinlaitteet (GIS)

Käyttämällä erittäin puhdasta rikkiheksafluoridikaasua (SF6) eristeenä ja valokaaren sammutusaineena, kaikki jännitteiset komponentit suljetaan kaasutäytteiseen kaappiin. Sen tärkeimmät edut ovat kompakti kaappi, pieni lattiapinta-ala, vakaa eristyskyky, johon ulkopuolinen pöly, kosteus ja ankarat säät eivät vaikuta, erittäin korkea toimintavarmuus ja erittäin alhainen vikasuhde; sen haittoja ovat korkeat laitekustannukset, monimutkainen huoltoprosessi ja tiukat vaatimukset tiivistyskyvylle. Se soveltuu pääasiassa huippuluokan skenaarioihin, kuten kaupunkien ydinsähköasemille, suljetuille konehuoneille, ankarille työolosuhteille ja suuritiheyksisille voimansiirroille.

V. Korkeajännitekytkinlaitteiden yleiset viat ja standardoidut vianetsintäsuunnitelmat

Suurjännitekojeiston kokonaisvikaprosentti on alhainen, mutta pitkäaikainen käyttö, ympäristöeroosio, virheellinen käyttö ja komponenttien vanheneminen voivat aiheuttaa erilaisia ​​vikoja. Yhdessä etulinjan käyttö- ja huoltokokemuksen kanssa tässä artikkelissa selvitetään suurtaajuisten vikojen syitä ja standardoituja ratkaisuja, jotka soveltuvat päivittäiseen tarkastus- ja laitehuoltotyöhön:

1. Käyttökahvaa ei voi lukita: Se johtuu useimmiten ruosteesta, jumiutumisesta, sisäisen lukitusmekanismin vanhenemisesta tai yhteensopimattomista avaimista. Käsittelytapa: Tarkista erityinen käyttöavain, puhdista ja puhdista lukitusmekanismi, lisää erityistä voitelurasvaa ja vaihda vaurioituneet osat suoraan mekaanisen lukituksen normaalin toiminnan varmistamiseksi.

2. Epänormaalia ääntä kaapin sisällä: Keskeisiä syitä ovat sähkömagneettinen tärinä, jonka aiheuttavat väliseinän löystyneet kiinnitysruuvit ja kaapelit koskettavat tiivistelevyä. Käsittelymenetelmä: Kiristä kaapin väliseinälevyn ruuvit kokonaan ja kiinnitä kaapeliliitäntä tiivisteaineella kontaktin tärinääänen poistamiseksi.

3. Ylikuumentuneet johtoliitokset: Se johtuu pääasiassa löystyneistä pulteista, pitkäaikaisesta ylikuormitustoiminnasta ja liiallisesta kosketusvastuksesta. Käsittelymenetelmä: Käytä tiukasti laitteiden nimellisvirran mukaan, kiinnitä kaikki johtopultit ja vaihda vanhentuneet ja hapettuneet kiskot ja liitokset ajoissa.

4. Epäpätevä eristystesti ja usein esiintyvät maadoitusvirheet: Tärkeimmät syyt ovat halkeilevat, kosteat ja likaantuneet eristeet, mikä heikentää merkittävästi eristyksen suorituskykyä. Käsittelytapa: Vaihda vaurioituneet eristeet, puhdista kaapin eristysosat erityisillä eristyspuhdistusaineilla ja kuivaa kosteat alueet perusteellisesti eristyksen suorituskyvyn palauttamiseksi.

5. Suojaluukkujen epänormaali avaaminen ja sulkeminen: Sälekaihtimien muodonmuutos, öljyn puute liikkuvissa osissa ja sekalaisten esineiden tukkeutuminen johtavat siihen, että ne eivät avaudu ja sulkeudu normaalisti. Hoitomenetelmä: Puhdista liikkuvien osien sekalaiset esineet, korjaa vääntyneet ikkunaluukut, lisää voiteluöljyä ja säädä avautumis- ja sulkeutumistarkkuus.

6. Tilan merkkivalojen sammuminen: Yleisiä syitä ovat polttimovauriot, sulakkeen/vastuksen palaminen, apukytkimien huono kosketus ja rajakytkimien viat. Hoitomenetelmä: Vaihda vaurioituneet polttimot ja sulakkeet, puhdista apukytkimien koskettimet ja tarkista liittimen katkaisijan toimintatila.

7. Ohjausyksikön toimintahäiriö: Keskeisinä syinä ovat liitinriman löystyneet ruuvit ja ohjauspistokkeen huono kosketus. Hoitomenetelmä: Kiristä kaikki liitinruuvit, kytke uudelleen ja lukitse ohjausliitin varmistaaksesi vakaan linjakosketuksen.

VI. Korkeajännitekojeiston viisi estävää ydintoimintoa (turvaydin)

Viiden eston lukitustoiminto on korkeajännitekojeiston ydinturvallisuusrakenne, joka on teollisuudessa pakollinen vakiokokoonpano. Se voi mekaanisesti eliminoida suuret sähköonnettomuudet, jotka johtuvat ihmisen väärinkäytöstä, ja se on korkeajännitekäyttöturvallisuuden ydintakuu:

1. Estä sulkeutuminen kuormalla: Kun katkaisijavaunu on suljettu testiasennossa, mekaaninen lukko lukitsee vaunun, jota ei voida työntää jännitteiseen käyttöasentoon, mikä eliminoi kuormituksen aiheuttaman sulkeutumisonnettomuuden.

2. Estä sulkeutuminen maadoitusjohdolla: Kun kaapin maadoituskytkin on kiinni-asennossa, katkaisijaa ei voi sulkea ja kytkeä päälle, jolloin vältetään pakotetun voimansiirron aiheuttama oikosulku ja räjähdys ilman maadoitusjohdon irrottamista.

3. Estä vahingossa pääsy live-intervalliin: Kun katkaisija on suljetussa ja jännitteisessä tilassa, kaapin takaovi lukittuu mekaanisella lukolla, eikä sitä voi avata, mikä estää henkilöitä pääsemästä jännitteelle alueelle ja saamaan sähköiskun.

4. Estä roikkuu maadoitusjohto sähköllä: Kun katkaisija on suljetussa ja jännitteisessä tilassa, maadoituskytkimen toimintamekanismi on lukittu, eikä sitä voida sulkea ja maadoittaa, mikä eliminoi oikosulkuvian, jonka aiheuttaa roikkuva maadoitusjohto sähköllä.

5. Estä veitsen vetäminen kuormalla: Kun katkaisija on suljetussa tilassa kuormitettuna, vaunua ei voi siirtää pois työasennosta, ja katkaisijan avaaminen kuormitettuna on kielletty.

VII. Koko tekstin ydintiivistelmä

Suurjännitekojeistot ovat yli 75 kV:n suurjännitejärjestelmien sähkönjakelulaitteiden ydin. Modulaaristen komponenttien, kuten katkaisijoiden, instrumenttimuuntajien, releiden ja maadoitusjärjestelmien, koordinoituun työhön luottaen se yhdistää viisi ydintoimintoa: sähköenergian jakelu, piirien ohjaus, vikasuojaus, turvallisuussuoja ja reaaliaikainen valvonta. Luokkien suhteen se jaetaan pääasiassa kahteen tyyppiin: AIS-ilmaeristetyt kytkinlaitteet, joissa on yksinkertainen rakenne ja helppokäyttöinen käyttö ja huolto, ja GIS-kaasueristeinen kojeisto, jolla on vakaa suorituskyky ja joka sopii huippuluokan skenaarioihin.

Laitteelle kokonaisuudessaan on ominaista alhainen vikaantumisaste, pitkä käyttöikä ja korkea luotettavuus, ja se on pitkään valmiustilassa. Sen ydinturvallisuustakuu tulee standardoidusta viiden estävän lukituksen rakenteesta ja täydellisistä ylijännite-, ylikuormitus- ja oikosulkusuojamekanismeista. Päivittäiset toimintahäiriöt johtuvat enimmäkseen komponenttien ikääntymisestä, löysästä asennuksesta, ympäristön eroosiosta ja virheellisestä käytöstä, ja vikojen todennäköisyyttä voidaan pienentää huomattavasti säännöllisellä tarkastuksella ja standardoidulla käytöllä ja huollolla. Esimerkiksi sähköverkon siirrossa, teollisuuden sähkönjakelussa ja uudessa energiavoimassa suurjännitekojeiston vakaa toiminta on keskeinen perusta koko sähköjärjestelmän turvalliselle, tehokkaalle ja jatkuvalle toiminnalle.

VIII. Korkean taajuuden UKK (Yleinen teollisuus)

Q1: Mikä on keskeinen ero suurjännitekojeiston ja pienjännitekojeiston välillä?

A1: Ydinerot ovat nimellisjännitteessä, eristystasossa ja toiminnallisessa sijainnissa. Suurjännitekojeistossa (≥75kV) on suurjännitekaarisammutus, oikosulkukatkaisukyky ja viiden eston suojaus, jota käytetään päälinjan siirtoon; Pienjännitekojeistoa (≤1kV) käytetään vain päätevirranjakelussa, rakenteeltaan yksinkertainen ja ei korkeajännitesuojaa.

Q2: Kuinka valita GIS- ja AIS-suurjännitekytkinlaitteiden välillä?

A2: Valitse AIS tavanomaiseen ulkokäyttöön, hyviin työolosuhteisiin ja rajoitettuun budjettiin; Valitse GIS kaupunkien ydinalueille, suljetuille konehuoneille, ankariin työolosuhteisiin ja rajalliseen tilaan.

Q3: Voiko suurjännitekojeistoa käyttää usein?

A3: Ei. Suurjännitekatkaisijat eivät saa käyttää usein kuormaa; vain pienjännitekontaktorit voivat usein kytkeä päälle ja pois apupiirejä, muuten se nopeuttaa laitteiden vanhenemista ja aiheuttaa piileviä vaaroja.

Q4: Voidaanko suurjännitekojeiston viiden estotoiminto vapauttaa manuaalisesti?

A4: Sen vapauttaminen ilman lupaa on ehdottomasti kielletty. Vain ammattitaitoinen käyttö- ja huoltohenkilöstö voi avata sen tilapäisesti ohjeiden mukaisesti huollon aikana ja turvatoimenpiteiden jälkeen, ja se on palautettava välittömästi käytön jälkeen.

Q5: Mitkä ovat ylikuumeneneiden kytkinlaitteiden liitosten tärkeimmät vaarat ja käsittelyperiaatteet?

A5: Vaaroja ovat komponenttien ikääntymisen kiihtyminen, oikosulkujen ja jopa tulipalojen aiheuttaminen; Hoitoperiaatteet: Tarkista kuormitus, kiinnitä liitokset, vaihda ikääntyviä komponentteja ja poista ylikuormitus.

Kysymys 6: Onko tarpeen sammuttaa huoltoa varten, jos korkeajännitekojeistossa on epänormaalia ääntä?

A6: Kyllä. Epänormaali melu on varhainen varoitus laitteiston poikkeavuudesta. Jos sitä ei valvota pitkään aikaan, se aiheuttaa vikoja. On välttämätöntä sammuttaa välittömästi piilotettujen vaarojen tarkistamiseksi ja poistamiseksi ennen toiminnan jatkamista.

Q7: Mitä indikaattoreita on havaittava päivittäin SF6-kaasueristeisille kojeistoille?

A7: Tunnista säännöllisesti SF6-kaasu (paine, puhtaus, mikrovesi) ja kaapin ilmatiiviys ja tarkista eristyksen suorituskyky ja mekaanisen toiminnan joustavuus.
