ZN85 sisäkäyttöinen suurjännitetyhjiökatkaisija

Voit olla varma, että ostat tehtaaltamme ceho ZN85-sisäkäyttöisen korkeajännitteisen tyhjiökatkaisijan. ZN85-40.5-sarjan sisätilojen suurjännitetyhjiökatkaisija (jäljempänä katkaisija) soveltuu kolmivaiheisiin 50 Hz:n vaihtovirtasähköjärjestelmiin, joiden nimellisjännite on .4033 kV. ZN85 Indoor High Voltage Vacuum Circuit Breater käytetään teollisuus- ja kaivosyrityksissä, voimalaitoksissa, sähköasemissa ja muissa paikoissa kuormitusvirran, ylikuormitusvirran ja vikavirran kytkemiseen. Katkaisija ja sen toimintamekanismi ovat pystysuorassa asettelussa, mikä vähentää tehokkaasti katkaisijan syvyyttä.

Kolmivaihekatkaisin ja siihen liittyvät varautuneet osat on eristetty kolmella erillisellä epoksihartsieristyssylinterillä muodostamaan komposiittieristysrakenteen. Normaalin toiminnan aikana katkaisija voi täyttää ilmaraon ja ryömintäetäisyyden vaatimukset, ja kokonaiskoko pienenee merkittävästi. Johtavan piirin pääkomponentit (tyhjiökatkaisin ja dynaamiset/staattiset johtavat liitännät) asennetaan eristyssylintereihin, joiden vaiheväli on vain 300 mm. Kaikki pääpiirin sähköliitännät ovat kiinteitä ja eristyssylinterit on asennettu katkaisijakehyksen yläpuolelle.

Katkaisijan runkoon on asennettu erityinen jousikäyttömekanismi. ZN85 Indoor High Voltage tyhjiökatkaisijan rakenteelliset ominaisuudet sopivat erityisen hyvin katkaisijoiden pystysuoraan järjestelyyn. Mekanismin suunnitteluperiaate on yksinkertainen, ja lähtökäyrä ja suorituskyky on optimoitu 33kV/40,5kV tyhjökatkaisijan ominaisuuksien ja vaatimusten mukaisesti.

ZN85 Indoor High Voltage Vacuum Circuit Breaker -katkaisijan yleinen asettelu on kohtuullinen, esteettisesti miellyttävä ja yksinkertainen. Sen kompakti rakenne, joustava toiminta, luotettava sähköinen suorituskyky, pitkä käyttöikä, kätevä huolto ja huoltovapaa mekaaninen rakenne tekevät siitä ihanteellisen valinnan toistuvaan käyttöön ja vaativiin sovelluksiin tai työolosuhteisiin.

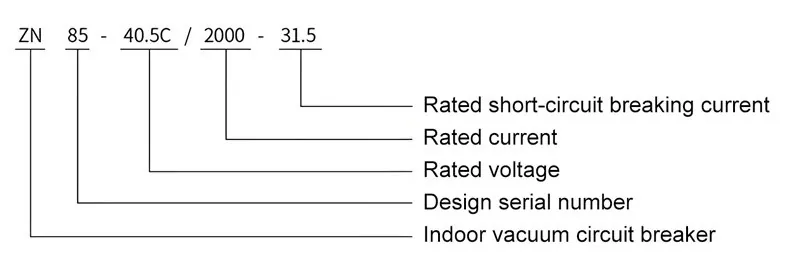

Tuoteparametrit

Aiheeseen liittyvät huomautukset

Normaalit käyttöolosuhteet:

◆ Ympäristön lämpötila: alle 40 ℃; vuorokauden keskilämpötila: alle 35℃; alin ympäristön lämpötila: -15℃;

◆ Suhteellinen kosteus: päivittäinen keskiarvo ≤95%; kuukausikeskiarvo ≤90 %;

◆ Päivittäinen keskimääräinen vesihöyryn paine ≤2,2kPa; kuukausikeskiarvo ≤1,8kPa;

◆ Korkeus: alle 1000 m;

◆ Ympäröivä ympäristö: On varmistettava, ettei pölyä, savua, syövyttävää tai syttyvää kaasua, höyryä tai suolasumua ole havaittavissa.

◆ Ulkoiset tärinät tai maaliikkeet, jotka vaikuttavat kojeisiin ja ohjauslaitteisiin, ovat merkityksettömiä;

◆ Toissijaisessa järjestelmässä indusoituvan sähkömagneettisen häiriön amplitudi ei saa ylittää 1,6 kV;

◆ Erityiset huoltoolosuhteet: Jos se asennetaan yli 1000 metrin korkeuteen, ympäristön ilman lämpötila ylittää normaalit käyttöolosuhteet tai se on helppo tiivistyä korkean kosteuden vuoksi, ota yhteyttä räätälöimiseksi.
