VS1 sisäkäyttöinen suurjännitetyhjiökatkaisija

Ceho voi tarjota VS1-sisäkäyttöisen suurjännitteisen tyhjiökatkaisijan kattavalla myynnin jälkeisellä palvelulla ja oikea-aikaisella toimituksella. Tämän tyhjökatkaisijan toimintaperiaate on, että kun liikkuva kosketin ja staattinen kosketin erotetaan käyttömekanismin vaikutuksesta, syntyy sähkökaari koskettimien väliin ja koskettimien pinta haihduttaa höyryä korkeissa lämpötiloissa. Tämän tuotteen kosketinrakenteen erityinen muoto synnyttää magneettikentän, kun virta kulkee sen läpi. Tämän magneettikentän vaikutuksesta sähkökaari liikkuu nopeasti kosketuspinnan tangentiaalisuunnassa. Jonkin verran metallihöyryä tiivistyy metallisylinterille (suojalle), ja kaari kulkee luonnollisesti nollan läpi ja sammuu sitten. Kun kaari sammuu, koskettimien välinen dielektrinen lujuus palautuu nopeasti

Lähetä kysely

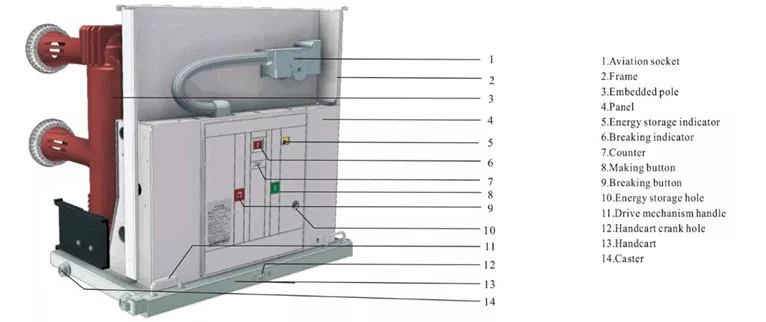

Tuotteen Kuvaus

Voit olla varma, että ostat Ceholta VS1-sisäkäyttöisen suurjännitteisen tyhjiökatkaisijan. Tyhjiökatkaisija soveltuu käytettäväksi sähköjärjestelmissä, joiden nimellisjännite on 12kv suojaustarkoituksiin, sekä sähköverkkolaitteiden ja teollisuuden voimalaitteiden ohjausyksiköissä. Se voidaan varustaa KYN28:lla(GZS1). Erilaisia kytkinkaappipaneeleja, kuten XGN ja GG-1A. Liittyvät tuotteet: eristysvaunut, sulakevaunut ja muut jännitemuuntajavaunut.

Tuotestandardit

♦ IEC62271-100 suurjännitekytkin- ja ohjauslaitteet, osa 100: AC-katkaisijat

♦ GB1984 High VoltageAC -katkaisijat

♦ GB/T11022 Yleiset vaatimukset suurjännitekytkinlaitteiden ja ohjauslaitteiden standardeille

♦ JB/T 3855 High VoltageAC tyhjiökatkaisijat

♦ DL/T402 Korkeajännitteisten AC-katkaisijoiden erittely

Ympäristöolosuhteet

♦ Ympäristön lämpötila: -15 ℃ ~ +40 ℃;

♦ Korkeus: ≤1000m;

♦ Suhteellinen kosteus: päivittäinen keskiarvo ≤95%, kuukauden keskiarvo ≤90%；

♦ Maanjäristyksen voimakkuus: ≤8 tasoa;

♦ Paikat, joissa ei ole tulipaloa, räjähdysvaaraa, vakavaa likaa, kemiallista korroosiota sekä voimakasta tärinää

Tekninen päivämäärä

Ei.	Tuote	Yksikkö	Päivämäärä
1	Nimellisjännite	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Nimellinen lyhytaikainen tehotaajuus kestää jännitettä (1 min)		90/102? ? ? ? ? ? ? ? ??65/79
3	Nimellinen salamaimpulssin kestojännite		50/59? ? ? ? ? ? ? ? ??125/145
4	Nimellistaajuus	Hz	50
5	Nimellisvirta	A	630? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Nimellinen lyhytkestoinen toleranssivirta	The	20 50 50	25 63 63	31.5 80 80
7	Nimellishuipputoleranssivirta
8	Nimellinen oikosulkusulkuvirta (huippu)
9	Nimellinen toimintajakso		O-0.3s-co-180s-co
10	Mekaaninen käyttöikä	kertaa	20000
11	Nimelliskäyttöjännite	V	AC/DC220, AC/DC110
12	Aukioloaika	ms	20-50
13	sulkemisaika		30-70
14	Nimelliset oikosulkuvirran katkaisuajat		50

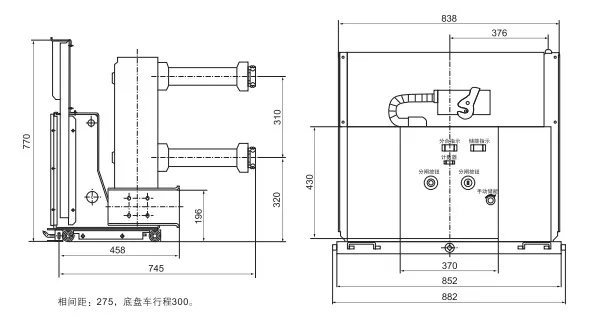

Kokonaismittapiirros
