Pikaopas: Tärkeimmät erot ja valintaopas kuivatyyppisille vs. öljyupotetuille muuntajille

Pikaopas: Tärkeimmät erot ja valintaopas kuivatyyppisille vs. öljyupotetuille muuntajille

Kun uusien voimajärjestelmien kehitys kiihtyy, jakelumuuntajilla, jotka ovat kriittisiä laitteita energian muuntamisessa, on tärkeä rooli turvallisuuden, energiatehokkuuden sekä käyttö- ja ylläpitokustannusten määrittelyssä. Nykyisiä markkinoita hallitsevat kaksi pääluokkaa: kuivatyyppiset muuntajat ja öljy-uppomuuntajat. Nämä kaksi tyyppiä eroavat toisistaan ​​merkittävästi eristyksen ja jäähdytyksen, turvallisuuden ja ympäristönsuojelun, sovellettavien skenaarioiden ja kustannustehokkuuden suhteen. Pakollisen energiatehokkuusstandardin GB 20052-2024 mukaisesti tämä artikkeli tarjoaa kattavan analyysin näiden kahden tyyppisten laitteiden välisistä eroista ja tarjoaa arvovaltaisen viittauksen suunnitteluun.

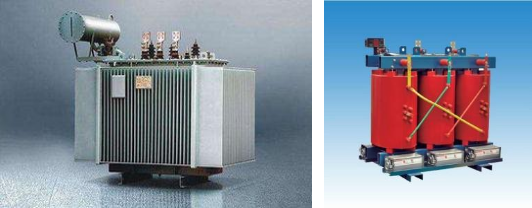

I. Keskeiset peruserot: Erot eristys- ja jäähdytysmenetelmissä

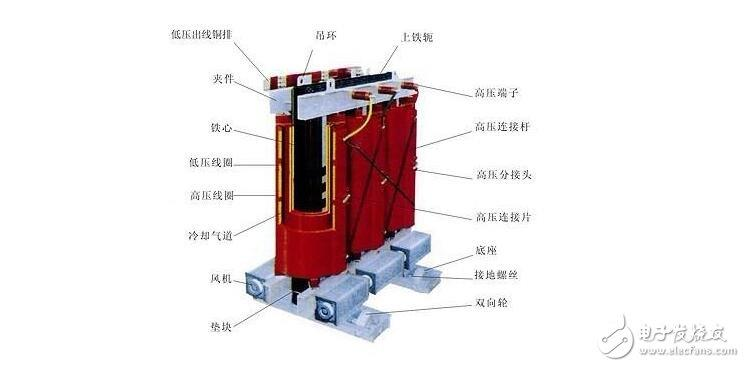

Kuivatyyppiset muuntajat käyttävät ilmaa jäähdytysväliaineena. Käämit on eristetty epoksihartsityhjiövalulla tai Nomex-paperikyllästyksellä, mikä eliminoi nestemäisten väliaineiden tarpeen. Niissä on yksinkertainen rakenne, eivätkä ne aiheuta vuotoriskiä. Öljyupotetut muuntajat käyttävät eristävää öljyä sekä jäähdytys- että eristysväliaineena. Sydän ja käämit upotetaan öljysäiliöön luottaen öljyn kiertoon lämmön haihduttamiseksi. Tämä tekniikka on kypsä ja tarjoaa laajemman valikoiman kapasiteettia. Tämä perustavanlaatuinen suunnitteluero määrittää näiden kahden kattavan eron turvallisuuden, ympäristövaikutusten sekä käytön ja huollon suhteen.

II. Vertailu kuuden keskeisen ulottuvuuden välillä

III. Uusien määräysten täytäntöönpano: Laitteiden valinnan on oltava standardien mukainen

GB 20052-2024, pakollinen kansallinen tehomuuntajien standardi, joka tulee voimaan helmikuussa 2025, määrittelee energiatehokkuusluokat ja vaiheittaiset käytöstäpoistoaikataulut. Vähätehoisten mallien valinta uusissa rakennuskohteissa on ehdottomasti kielletty, ja olemassa olevista paljon energiaa kuluttavista laitteista tulee luopua asteittain. Sisäsähkönjakoon siviilitaloissa GB 51348-2019 pakollisten määräysten mukaisesti on valittava kuivatyyppiset tai palamattomat nesteeristeiset muuntajat.

IV. Valintasuositukset: Tarkka vastaavuus sovellusskenaarioiden perusteella

Valitse kuivatyyppi: Sisäympäristöt, runsaasti asuntoja olevat tilat, tiukat paloturvallisuusvaatimukset, rajallinen tila, kevyet kuormituksen vaihtelut sekä keskittyminen ympäristönsuojeluun ja vähäiseen kunnossapitoon.

Valitse öljyllä upotettu: Ulkokäyttöön, suurikapasiteettisiin keskitettyihin kuormiin, jatkuviin raskaisiin kuormiin, ankariin ympäristöihin ja tilanteisiin, joissa etusijalla ovat alhaiset alkukustannukset.

V. Toimialatrendit

Turvallisuus- ja vähähiilisten tavoitteiden ohjaama kuivatyyppisten muuntajien levinneisyysaste jatkaa nousuaan kaupunkien jakeluverkoissa, datakeskuksissa ja uusilla infrastruktuurisektoreilla; Öljyupotetut muuntajat, jotka hyödyntävät suurta kapasiteettiaan ja kustannustehokkuuttaan, ovat edelleen hallitsevia ulkona tapahtuvassa voimansiirrossa ja muuntamisessa sekä teollisissa energiasovelluksissa. Nämä kaksi laitetyyppiä eivät sulje toisiaan pois; pikemminkin ne täydentävät toisiaan eri skenaarioissa ja tukevat yhdessä nykyaikaisten sähköverkkojen turvallista ja tehokasta toimintaa.

Teholaitteiden valmistajat suosittelevat, että valinnan tulee tasapainottaa turvallisuus, energiatehokkuus, käyttö ja huolto sekä säädöstenmukaisuus. Päätökset tulee tehdä kokonaisvaltaisesti ottaen huomioon kuormitusominaisuudet, asennusympäristöt ja budjettisyklit, jotta vältetään virheellisestä valinnasta aiheutuvat kustannusten nousut, turvallisuusriskit ja vaatimustenmukaisuusriskit.
