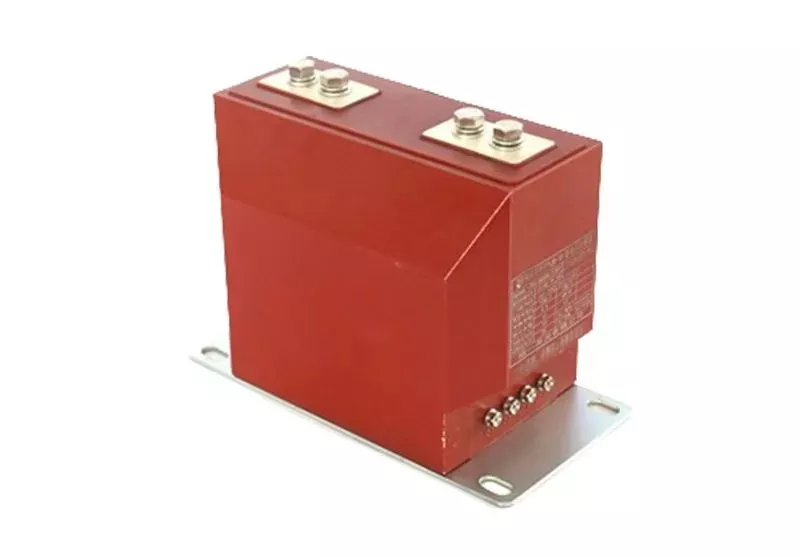

LZZBJ-vahvistettu epoksihartsivalettu pylvästyyppinen virtamuuntaja

LZZBJ-vahvistettu epoksihartsivalettu pylvästyyppinen virtamuuntaja on yksi Cehon tehtaan tuotteista, voimme tarjota sinulle erilaisia sähkölaitteita ja kilpailukykyiset hinnat. Jos haluat saada laadukkaita, tehokkaita ja helposti huollettavia ratkaisuja, voit ottaa meihin yhteyttä nyt saadaksesi tehdashinnastomme. Sekä uudet että vanhat asiakkaat ovat tervetulleita.

Lähetä kysely

Tuotteen Kuvaus

Ceho tarjoaa korkealaatuisia LZZBJ-vahvistettuja epoksihartsivalettuja pylvästyyppisiä virtamuuntajia. Halkeamankestävä ja iskunkestävä, sopii kaappeihin, joissa on suuri mekaaninen rasitus; Täysin tiivistetty pilari: P1/P2 ovat M10-M16 kupari-/alumiinitankoja tai kaksireikäisiä tankoja, joiden pohja on 4 × Φ 14 mm, ja ne voidaan asentaa mihin tahansa suuntaan. lineaarisuus. Toissijainen liitin: 6-12 sydäntä suojakannen sisällä, voidaan laajentaa kaksoiskäämeillä (0,2S/0,5/5P10/10P10) tai kolmella käämityksellä (mittaus + suoja + jäännös);Matala lämpötila: -25 ℃ - +40 ℃, korkeus: ≤ 2 000 m3, ilmankosteus: 000 m3 kondensaatio; Palonsuojaluokka V-0, CTI ≥ 600, RoHS-yhteensopiva;Paino: 25-35 kg 10 kV luokassa; 24 kV luokka 32-45 kg 40,5 kV luokka ≤ 81 kg.

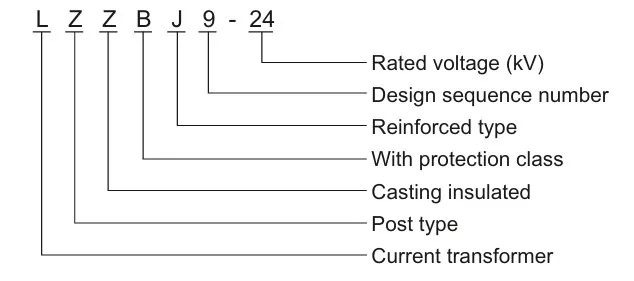

Malli

Tuoteparametrit

EI	Tuote			Yksikkö	Arvo
1	Nimellisjännite			KV	40.5
2	Nimelliseristys taso	Virran taajuus kestää jännitettä	Kuiva testi		95
			Märkä testi		80
		Salamaimpulssin kesto jännite (huippu)			185
3	Nimellisvirta			A	1250,1600,2000
4	Nimellinen oikosulkukatkaisuvirta			The	20,25,31,5
5	Nimellinen toimintajakso				0-0,3s-yhdistelmä-180s-yhdistelmä
6	Nimelliset oikosulkuvirran katkaisuajat			kertaa	12
7	Nimellinen oikosulun sulkemisvirta (huippu)			The	50,63,80
8	Nimellishuippukestävyysvirta
9	Nimellinen lyhytkestoinen kestovirta			The	20,25,31,5
10	Nimellinen oikosulku jatkuva virta			S	4
11	Keskimääräinen avausnopeus			m/s	1,5±0,2
12	Keskimääräinen sulkemisnopeus				0,7±0,2
13	Kontaktin sulkeutumishetki			s	≤2
14	Kolmivaiheinen yhdistetty (minuutti)portti synkroninen aikaero				≤2
15	Sulkemisaika				≤150
16	Aukioloaika				≤60
17	Mekaaninen käyttöikä			kertaa	10 000
18	Nimelliskäyttöjännite ja apupiirin nimellisjännite			V	DC220,110,24
					AC220,110,24
19	Tasavirtavastus vaihepiiriä kohti (ilman muuntajaa)			m Oh	≤100
20	Dynaamiset ja staattiset koskettimet mahdollistavat kulumisvahvuuden			mm	3
21	paino			kg	800

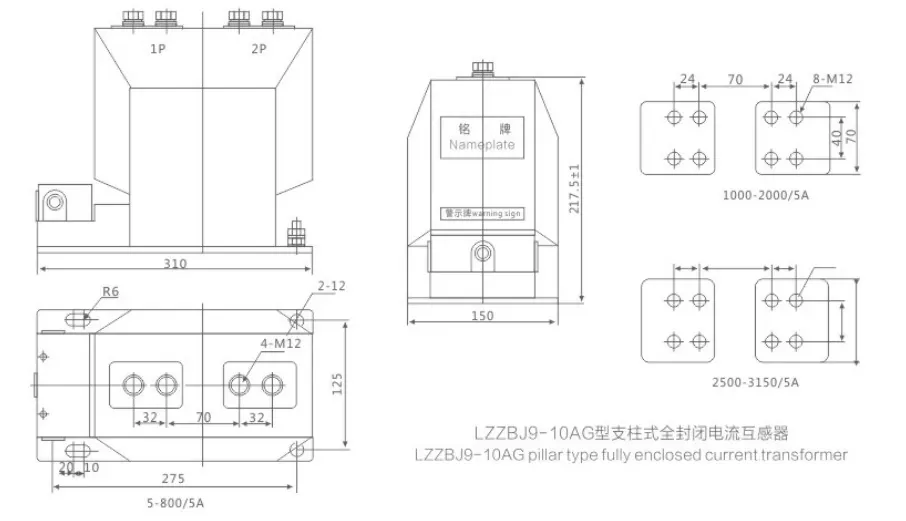

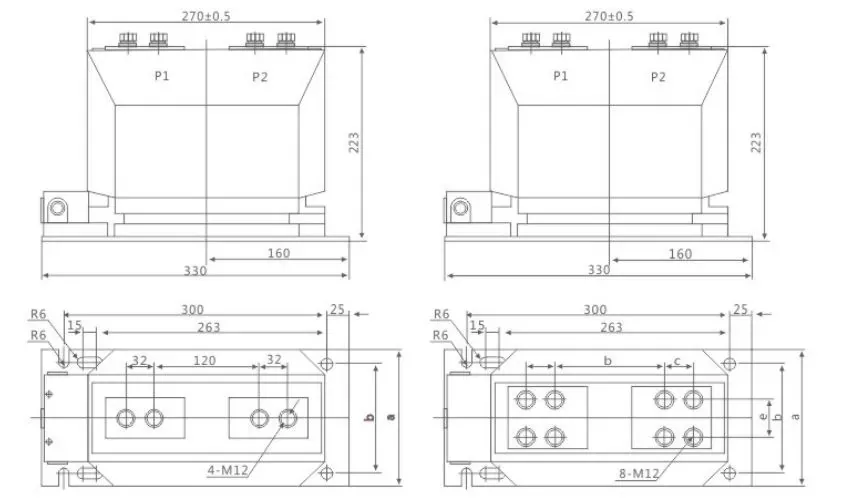

Piirustus

Pikavalintatarkastus

1. Nimellisjännite → Valitse 7,2kV / 12kV / 24kV / 40,5kV

2. Nimellinen ensiövirta → Kuorman tai virtakiskon eritelmien mukaan (100A, 300A, 600A, 1250A)

3. Tarkkuus ja kuormitus → Mittaus 0,2S/0,5 (10-20 VA); Suojaa 5P10/10P15 (15-30 VA)

4. Lyhytaikainen lämpövirta → Yhdistä järjestelmän oikosulkuvirta (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Asennustapa → Pilari pysty-/sivuasennus/asennus ylösalaisin; Pohja on kiinnitetty 4-M12 laajennuspulteilla

6. Erityisvaatimukset: Korkea korkeus 3000 m, matala lämpötila -40 ℃, saastumisenestoluokka III, kaksoismuunnossuhde, hanatyyppi, suojakansi
